3DN1–3DN4 — роз'єднувачі зовнішнього встановлення 40,5–800 кВ (центрально-поворотні, дворозривні, пантографічні, вертикально-рубальні)
Siemens Energy 3DN1–3DN4 — високовольтні роз'єднувачі зовнішнього встановлення для ВРУ на напруги від 36–40,5 до 800 кВ, номінальні струми до 5000 А і струми КЗ до 80 кА протягом 1 с. Їх ставлять на ВРУ підстанцій 35–750 кВ, електростанціях, HVDC-об'єктах і у випробувальних лабораторіях.
- Номінальна напруга
- 36/40,5–800 кВ (до 1200 кВ за брошурою)
- Номінальний струм
- до 5000 А (3DN1 — до 4000 А)
- Струм КЗ
- до 80 кА (1 с)
- Типи
- 3DN1 — центрально-поворотний; 3DN2 — дворозривний з поворотною середньою колоною; 3DN3 — пантографічний; 3DN4 — вертикально-рубальний
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
За даними виробника, поставлено близько 123 000 роз'єднувачів до понад 110 країн, окремі виконання доходять до 1200 кВ. Виробництво розподілене по глобальній мережі заводів. У Бразилії компанія успадкувала понад 80-річний досвід Siemens і випускає місцеву лінійку EVL, DAL, RDA, BC, EVR, LAV, LAH.

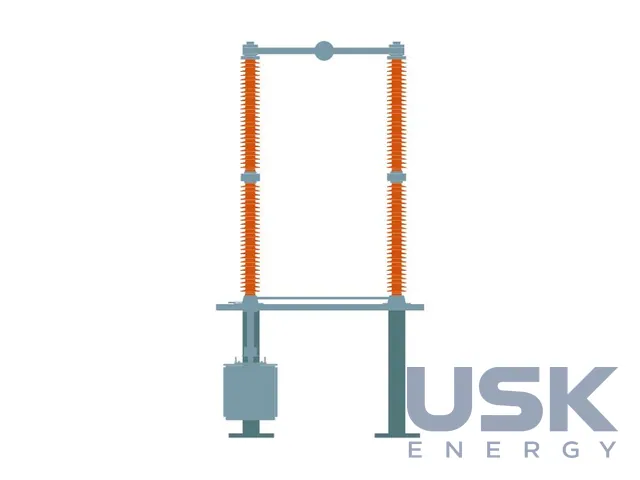

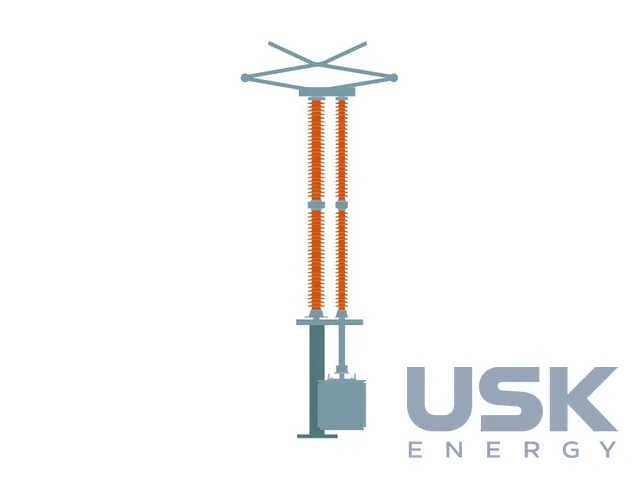

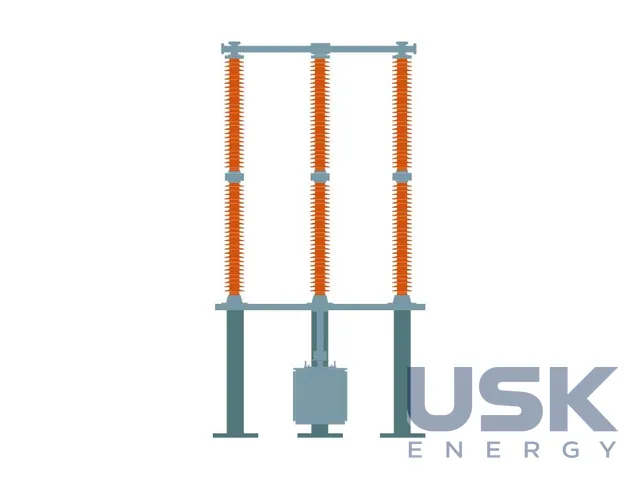

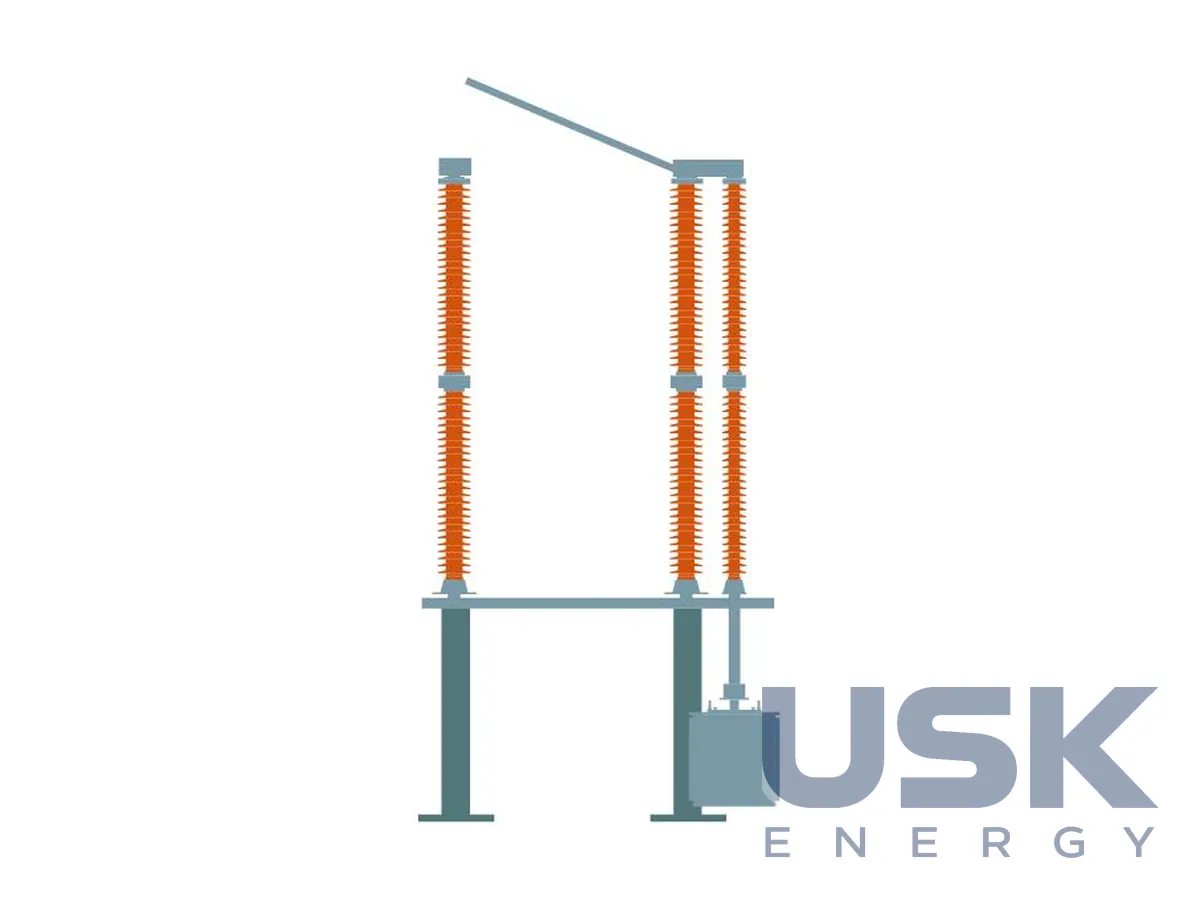

Лінійку 3DN зібрано з однакових модулів. Це струмовідний контур, контактна система, опорні й поворотні ізолятори, рама, тяги та привод. 3DN1 має два обертові ізолятори на загальній рамі і належить до найпоширенішого у світі центрально-поворотного типу. Контур розкривається вбік, тому за паралельного встановлення міжфазна відстань велика. 3DN2 має три колони, середня повертається й несе ножі. Такий дворозривний апарат ставлять на підстанціях з обмеженим міжфазним простором, його можна поєднати з ОПН. 3DN3 пантографічний, з вертикальним розривом і підключенням «ножицями» до гнучкої або жорсткої ошиновки, займає мінімум площі. 3DN4 вертикально-рубальний, з подвійним рухом ножа. Він зменшує міжфазні відстані й добре працює в умовах сольового туману.
Контакти виконано як самопружні циліндричні ламелі з покриттям срібло–графіт, без натискних пружин. Вони самозмащуються й самоочищуються, а за струмів КЗ контактне натискання зростає. Обслуговування контактів не потрібне, міжсервісний інтервал 25 років.
Апарати розраховано на ожеледь 10–20 мм, температури від −60 до +55 °C, узбережжя та високу сейсмічність. Доступні розширені норми щодо радіозавад. Для переведення з шини на шину є дугогасні роги, що комутують зрівнювальні струми за додатком B IEC 62271-102. Приводи моторні або ручні, у корпусі з нержавкої сталі IP54. Полюси приходять зібраними й відрегульованими. Дугогасні роги можна поставити на будь-який тип роз'єднувача, їх типові випробування охоплюють понад 100 циклів вмикання й вимикання струму. Привод 3DV8 бразильської лінійки потребує ревізії лише після 1000 операцій, а система фіксації з подвійною кінематикою тримає контакт навіть за струму КЗ понад 50 кА.
Роз'єднувачі випробувано за IEC 62271-102, ANSI, ГОСТ Р і GB. Систему якості сертифіковано за ISO 9001.
Технічні характеристики
| Номінальна напруга | 36/40,5–800 кВ (до 1200 кВ за брошурою) |
|---|---|
| Номінальний струм | до 5000 А (3DN1 — до 4000 А) |
| Струм КЗ | до 80 кА (1 с) |
| Типи | 3DN1 — центрально-поворотний; 3DN2 — дворозривний з поворотною середньою колоною; 3DN3 — пантографічний; 3DN4 — вертикально-рубальний |
| Контакти | самопружні ламелі з покриттям Ag/графіт, без пружин, без мастила |
| Ожеледь | 10/20 мм |
| Температура | −60 (−55)…+55 °C |
| Привод | моторний/ручний, корпус з нержавкої сталі IP54 |
| Стандарти | IEC 62271-102, ANSI, ГОСТ Р, GB; ISO 9001 |
Запит ціни та строку поставки
3DN1–3DN4 — роз'єднувачі зовнішнього встановлення 40,5–800 кВ (центрально-поворотні, дворозривні, пантографічні, вертикально-рубальні). Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 30 10 00 (до 72,5 кВ) 8535 30 90 00 (від 72,5 кВ) |
|---|---|
| HS, 6 знаків | 8535 30 |
| CN (ЄС) | 8535 30 10 (до 72,5 кВ) 8535 30 90 (від 72,5 кВ) |
| HTSUS (США) | 8535 30 00 80 |
| Митний тариф КНР | 8535 30 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який тип роз'єднувача 3DN обрати для тісної ВРУ?
Найменше площі займає пантографічний 3DN3 з вертикальним розривом. За обмеженого міжфазного простору підходять також дворозривний 3DN2 і вертикально-рубальний 3DN4.
Який номінальний струм мають роз'єднувачі 3DN?
Лінійка розрахована на струми до 5000 А і струм КЗ до 80 кА протягом 1 с. Центрально-поворотний 3DN1 випускають на струм до 4000 А.
Чи працюють роз'єднувачі 3DN за сильної ожеледі?
Так, апарати розраховано на ожеледь 10–20 мм і температури від −60 до +55 °C. Привод розміщено в корпусі з нержавкої сталі IP54.
