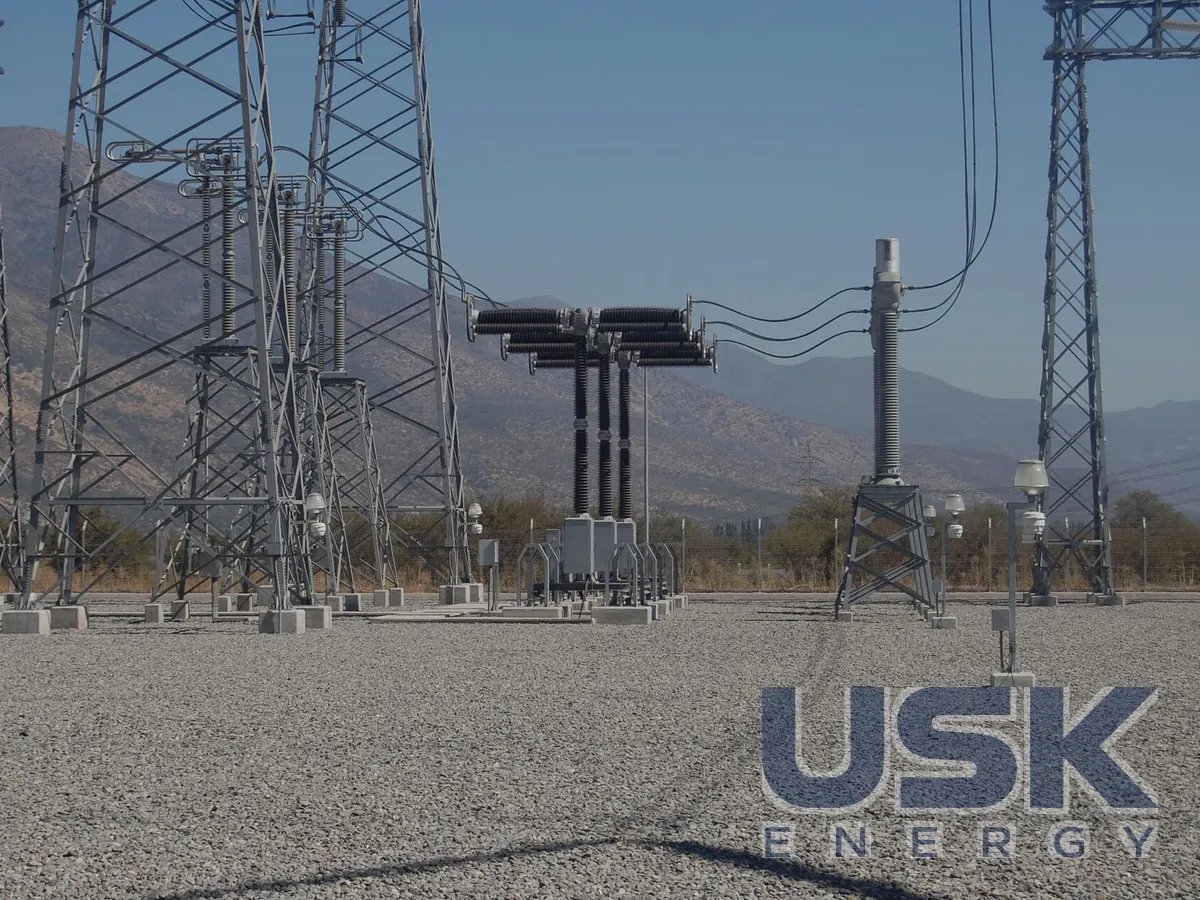

3AP — елегазові колонкові (live tank) вимикачі 72,5–1100 кВ
3AP — основна лінійка елегазових вимикачів колонкового типу (live tank) для ВРУ підстанцій класів 72,5–1100 кВ. Вимикачі комутують робочі струми й струми короткого замикання та тривало проводять номінальний струм. Їх ставлять у системоутворювальних і розподільчих мережах, на підстанціях електростанцій і промислових підприємств.
- Номінальна напруга
- 72,5–1100 кВ
- Виконання
- 3AP1 (до 300 кВ, 1 дугогасний блок на полюс), 3AP2 (до 550 кВ, 2 блоки), 3AP3 (362–550 кВ з передвмикальними резисторами), 3AP4/3AP5 (4 блоки на полюс, 3AP5 — з резисторами)
- Привод
- пружинний (stored-energy spring), трифазне (FG) або пополюсне (FE, FI) керування
- Принцип гасіння
- самокомпресія / динамічна самокомпресія, SF6
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
У колонковому вимикачі дугогасний пристрій під час роботи перебуває під потенціалом лінії й стоїть на опорній ізоляційній колоні. Цим він відрізняється від бакового виконання. Ті самі дугогасні блоки, приводи та елементи керування виробник застосовує і в елегазових КРУЕ, тож 3AP фактично є базовим апаратом для обох типів розподільчих установок. Компанія повідомляє про понад 220 000 вимикачів, поставлених до 150 країн.
Лінійку побудовано за модульним принципом. 3AP1 на напругу до 300 кВ має один дугогасний блок на полюс, 3AP2 до 550 кВ має два блоки. Для класів 362–550 кВ є 3AP3 із передвмикальними резисторами. 3AP4 для вищих класів (до 800 кВ) несе чотири блоки на полюс, а 3AP5 відрізняється від нього резисторами. Схем керування три. Трифазне керування із загальною рамою позначають FG, пополюсне на загальній рамі FE, пополюсне виконання на окремих основах FI. Ізолятори порцелянові або композитні.
Дугу гасять за принципом самокомпресії або динамічної самокомпресії, запатентованим з 1973 року. Для розриву дуги використовується її власна теплова енергія, тому приводу вистачає малої енергії. Це й дало змогу застосувати один і той самий пружинний привод аж до 1100 кВ. Привод разом з апаратурою керування розміщено в компактній шафі. Гарантований ресурс становить 10 000 циклів, міжсервісний інтервал становить 25 років або 6000 операцій.
Вимикачі до 300 кВ відвантажують повністю зібраними й після приймально-здавальних випробувань. Монтаж одного апарата одним шеф-інженером триває близько півтори доби, пусконалагодження та обслуговування виконують на замовлення. Усі типи випробувано за IEC та ANSI, власна лабораторія в Берлині акредитована за IEC 17025 і входить до PEHLA та STL. Заводи працюють у Німеччині, США, Мексиці, Бразилії, Китаї та Індії.
До сімейства належать також вимикачі-роз'єднувачі DCB на 145 і 420 кВ. Вони поєднують комутацію з видимим розривом і зменшують площу підстанції. Опційно постачають контролер керованої комутації PSD, аналізатор зносу контактів SiCEA01 і систему цифрового моніторингу Sensgear.
Технічні характеристики
| Номінальна напруга | 72,5–1100 кВ |
|---|---|
| Виконання | 3AP1 (до 300 кВ, 1 дугогасний блок на полюс), 3AP2 (до 550 кВ, 2 блоки), 3AP3 (362–550 кВ з передвмикальними резисторами), 3AP4/3AP5 (4 блоки на полюс, 3AP5 — з резисторами) |
| Привод | пружинний (stored-energy spring), трифазне (FG) або пополюсне (FE, FI) керування |
| Принцип гасіння | самокомпресія / динамічна самокомпресія, SF6 |
| Ізолятори | порцеляна або композит |
| Механічний ресурс | 10 000 циклів (гарантія) |
| Обслуговування | без обслуговування 25 років або 6000 циклів |
| Випробування | IEC, ANSI; лабораторія в Берліні акредитована за IEC 17025, член PEHLA і STL |
| Виробництво | Німеччина (Берлін), США, Мексика, Бразилія, Китай, Індія |
Запит ціни та строку поставки
3AP — елегазові колонкові (live tank) вимикачі 72,5–1100 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 29 00 00 |
|---|---|
| HS, 6 знаків | 8535 29 |
| CN (ЄС) | 8535 29 00 |
| HTSUS (США) | 8535 29 00 40 |
| Митний тариф КНР | 8535 29 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке виконання 3AP обрати для класу 550 кВ?
Для напруги до 550 кВ призначено 3AP2 із двома дугогасними блоками на полюс, а з передвмикальними резисторами для 362–550 кВ постачають 3AP3. 3AP1 з одним блоком розрахований лише до 300 кВ.
Коли вимикачу 3AP потрібне перше технічне обслуговування?
Міжсервісний інтервал становить 25 років або 6000 операцій. Механічний ресурс приводу гарантовано на рівні 10 000 циклів.
За якими стандартами випробувано вимикачі 3AP?
Усі типи випробувано за IEC та ANSI. Лабораторія в Берліні акредитована за IEC 17025 і є членом PEHLA та STL.
