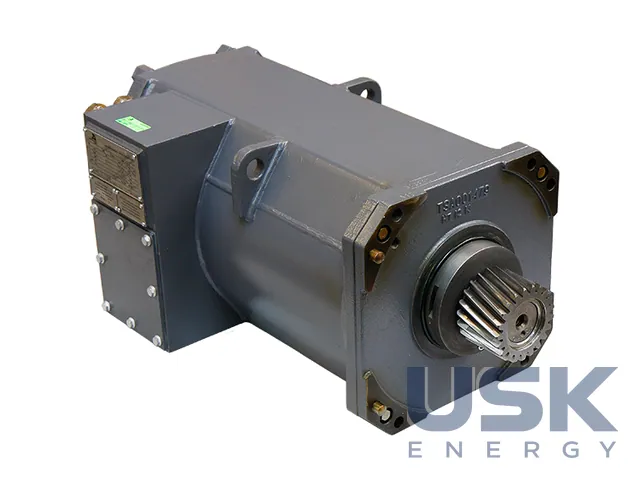

TMW — тяговий асинхронний двигун з рідинним охолодженням 50–173 кВт
TMW — серія тягових асинхронних двигунів з рідинним охолодженням потужністю 50–173 кВт. Тепло йде через сорочку статора в рідинний контур вагона, тому двигун компактний і тихий. Двигуни працюють у трамваях, метро, сервісних локомотивах і колійних машинах, часто в парі з редуктором того самого виробника.
- Тип
- трифазний асинхронний
- Потужність (за референс-листами)
- 50–173 кВт
- Напруга
- 398–832 В
- Макс. частота обертання
- до 8124 об/хв
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Вентилятора й повітряних каналів у TMW немає. Рідинний контур знімає тепло зі статора, тож за малих габаритів двигун видає високу питому потужність і працює дуже тихо. Такі машини беруть там, де місця у візку мало, а вимоги до шуму жорсткі, тобто в низькопідлогових трамваях, вагонах метро малого габариту та спеціальних машинах. Закритий корпус без зовнішнього повітрообміну не засмоктує пил і вологу з-під вагона.
Двигун трифазний асинхронний з короткозамкненим ротором, оптимізований для роботи від інвертора. Ізоляція TSADUR класу 220, корпус повністю закритий зі ступенем захисту IP6K9K. TMW часто постачають разом із редуктором того самого виробника як єдиний тяговий привод, з редукторами GFH для трамваїв і GMK для метро. За референс-листами виробника виконання TMW мають напругу 398–832 В, максимальну частоту обертання до 8124 об/хв і масу 144–690 кг.
Найлегший у референсах TMW 28-17-4 на 50 кВт і 144 кг стоїть на трамваях Bombardier Flexity у Відні. TMW 28-23-4 на 68 кВт і 8124 об/хв працює в метро Stadler у Глазго разом із редуктором GMK 2-101-383A, і там двигун та редуктор постачає один виробник. TMW 32-22-4 на 100 кВт їздить на Tramlink у Лугано та Гмундені, TMW 31-38-4 на 110 кВт у віденському метро U6 і на сервісному локомотиві Hamburger Hochbahn. Трамвай-поїзди Орхуса мають TMW 32-43-4 на 135 кВт, а гібридна колійна машина Plasser & Theurer E3 отримала TMW 45A-32-6 на 173 кВт.
Серія охоплює трамваї та трамвай-поїзди, вагони метро, сервісні локомотиви й колійні машини. Ресурс і ККД у відкритих даних виробник майже не наводить, характеристики подано за окремими проєктами. Для добору двигуна замовник передає виробнику цикли руху й результати тягових розрахунків. За ними виробник розраховує енергоспоживання й температури обмоток і підтверджує, що виконання підходить для конкретних маршрутів. Двигуни проєктують, виготовляють і випробовують на власній випробувальній станції у Вінер-Нойдорфі. На весь строк служби доступний сервіс Long-Life Value Service з обмінним фондом, ремонтом і модернізацією.
Технічні характеристики
| Тип | трифазний асинхронний |
|---|---|
| Потужність (за референс-листами) | 50–173 кВт |
| Напруга | 398–832 В |
| Макс. частота обертання | до 8124 об/хв |
| Маса | 144–690 кг |
| Охолодження | рідинне |
| Ступінь захисту | IP6K9K |
| Ізоляція | TSADUR клас 220 |
Запит ціни та строку поставки
TMW — тяговий асинхронний двигун з рідинним охолодженням 50–173 кВт. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8501 53 50 00 (тягові, >75 кВт) 8501 52 90 00 (37–75 кВт) |
|---|---|
| HS, 6 знаків | 8501 53 |
| CN (ЄС) | 8501 53 50 (тягові, >75 кВт) 8501 52 90 (37–75 кВт) |
| HTSUS (США) | 8501 53 40 00 (тягові, >75 кВт) 8501 52 80 00 (≤75 кВт) |
| Митний тариф КНР | 8501 53 00 00 (>75 кВт) 8501 52 00 00 (≤75 кВт) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Навіщо тяговому двигуну TMW рідинне охолодження?
Тепло через сорочку статора йде в рідинний контур вагона, вентилятора й повітряних каналів немає. Двигун виходить компактним і тихим, найлегше виконання важить 144 кг.
Який ступінь захисту має двигун TMW?
Корпус повністю закритий, ступінь захисту IP6K9K. Ізоляція обмоток TSADUR класу 220.
Яка потужність і напруга двигунів TMW?
За референс-листами виробника потужність 50–173 кВт, напруга 398–832 В, максимальна частота обертання до 8124 об/хв.
