POLL — статичні перетворювачі та зарядні пристрої бортової мережі рухомого складу до 50 кВт
POLL o. Виробник випускає статичні перетворювачі та центральні джерела енергії (CES) для бортових мереж рейкового рухомого складу. Перетворювачі живлять бортову мережу вагона, заряджають акумуляторні батареї та живлять одно- й трифазних споживачів. Зарядні пристрої мають потужність до 50 кВт і ККД до 95 %.
- Потужність зарядних пристроїв
- до 50 кВт
- Топологія
- перемикання за нульової напруги (ZVS), частота до 100 кГц
- ККД
- до 95 %
- Гальванічна розв'язка
- ізоляція до 4000 В (діюч.)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Зарядні пристрої POLL побудовано за топологією з перемиканням за нульової напруги (ZVS) з частотою комутації до 100 кГц. Висока частота дає змогу ставити планарні трансформатори та індуктивні елементи, тому маса й габарити блоків невеликі. Інвертори мають цифрове керування, а схеми відпрацьовують на комп'ютерних моделях ще до виготовлення зразка. Гальванічна розв'язка має ізоляцію до 4000 В ), корпус виконується до IP65. Блоки працюють за температури довкілля від −40 до +50 °C із пасивним або активним охолодженням і підключаються до інших систем через CAN, RS-485 і Ethernet.

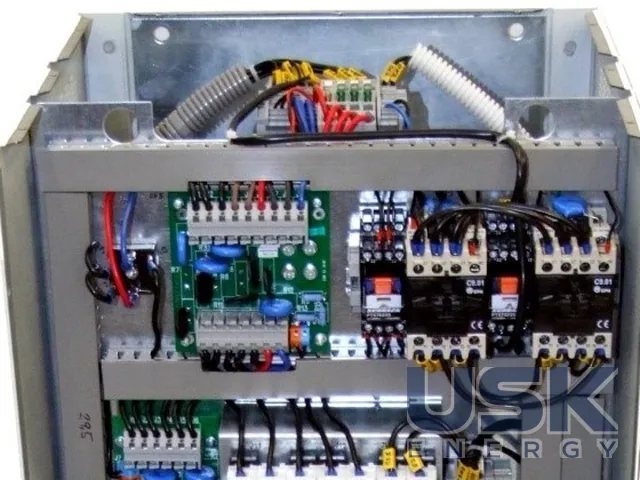

Від одного блока живляться бортова мережа постійного струму, зарядження батареї та одно- й трифазні споживачі вагона. Перетворювачі та CES постачаються для локомотивів, приміських електропоїздів і трамваїв тієї самої групи. Для України POLL виготовила блок зовнішнього живлення BVN-02-UA до електропоїздів 8Ев (2011). Номінальна вхідна напруга блока 570 В DC (±15 %), вхід зовнішнього живлення 3 × 400 В 50 Гц. Вихід для зарядних пристроїв видає 570 В DC / 15 А, однофазний вихід 230 В 50 Гц / 10 А живить сервісну розетку, маса блока 48 кг. За відсутності основного живлення BVN-02-UA автоматично перемикає джерела й живить зарядні пристрої від зовнішньої мережі, тож батареї поїзда заряджаються від стаціонарної мережі.
Інший приклад — водоохолоджуваний статичний перетворювач 04 для кондиціонерів Thermo King на автобусах. Він видає 15 кВт (версія MKC до 25 кВт) і живиться від 3 × AC 150–600 В або DC 600–700 В, маса 7 кг. Серію випускають обсягом 300–600 виробів на рік. За призначенням ці блоки відповідають бортовим перетворювачам власних потреб і зарядним агрегатам для електропоїздів, трамваїв і локомотивів.
Тягове й бортове обладнання групи перевіряють у власному випробувальному центрі, де відпрацьовують сумісність усього тягового ланцюга від трансформатора й перетворювача до двигуна й редуктора. Під час розроблення виконують електромагнітні та теплові розрахунки. На нові продукти виробник спрямовує в середньому 10 % річного обороту, у технічних підрозділах працює понад 200 фахівців. Обладнання постачається як для нових вагонів, так і для модернізації парку, що експлуатується.
Технічні характеристики
| Потужність зарядних пристроїв | до 50 кВт |
|---|---|
| Топологія | перемикання за нульової напруги (ZVS), частота до 100 кГц |
| ККД | до 95 % |
| Гальванічна розв'язка | ізоляція до 4000 В (діюч.) |
| Ступінь захисту | до IP65 |
| Робоча температура | −40…+50 °C |
| Інтерфейси | CAN, RS-485, Ethernet |
| Виконання | BVN-02-UA (вхід 570 В DC / 3×400 В AC), MKB-04.04 15 кВт / MKC 25 кВт |
Запит ціни та строку поставки
POLL — статичні перетворювачі та зарядні пристрої бортової мережі рухомого складу до 50 кВт. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 40 88 00 (інвертори >7,5 кВА) 8504 40 82 00 (випрямлячі) |
|---|---|
| HS, 6 знаків | 8504 40 |
| CN (ЄС) | 8504 40 88 (інвертори >7,5 кВА) 8504 40 82 (випрямлячі) |
| HTSUS (США) | 8504 40 95 10 |
| Митний тариф КНР | 8504 40 99 99 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність і ККД мають зарядні пристрої POLL?
Потужність до 50 кВт, ККД до 95 % за частоти комутації до 100 кГц у топології ZVS.
У яких умовах можуть працювати перетворювачі?
За температури довкілля від −40 до +50 °C, з корпусом до IP65 і гальванічною розв'язкою з ізоляцією до 4000 В (діюч.).
Чи постачалися перетворювачі POLL для українського рухомого складу?
Так, для електропоїздів 8Ев 2011 року виготовлено блок зовнішнього живлення BVN-02-UA. Вхід 570 В DC або 3 × 400 В 50 Гц, виходи 570 В DC / 15 А і 230 В 50 Гц / 10 А, маса 48 кг.
