MV-CONNEX Surge Arrester — штекерні металооксидні ОПН 10 кА для КРП і трансформаторів, Ur 7,5–52,5 кВ

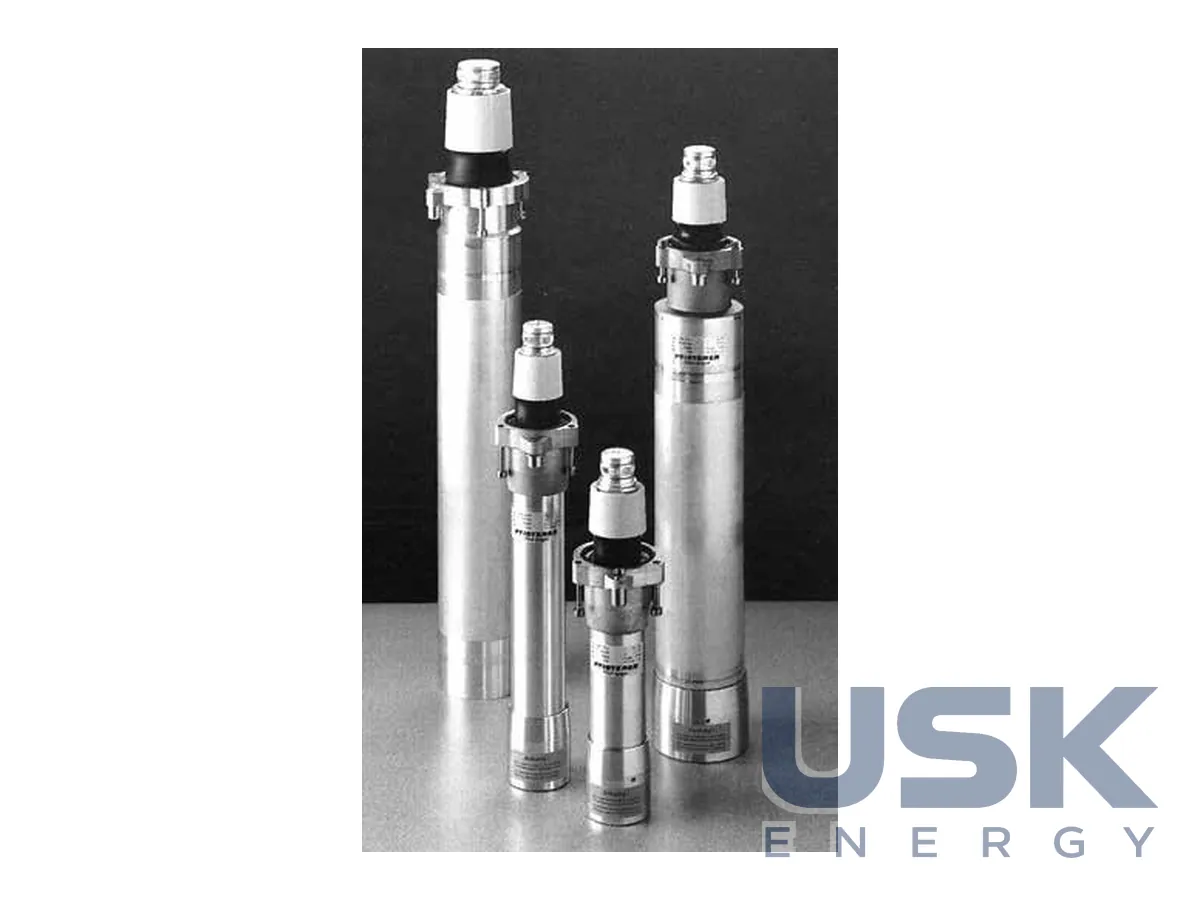

MV-CONNEX Surge Arrester — штекерний металооксидний обмежувач перенапруг на номінальний розрядний струм 10 кА і номінальну напругу Ur від 7,5 до 52,5 кВ. Його ставлять безпосередньо на металізовані КРП і трансформатори зі штекерними вводами за EN 50180 і EN 50181. Обмежувач зрізає неприпустимі перенапруги від відбиття біжучих хвиль і комутацій.
- Номінальна напруга Ur
- 7,5–52,5 кВ
- Тривало допустима напруга Uc
- 6–42 кВ
- Номінальний розрядний струм
- 10 кА, 8/20 мкс
- Залишкова напруга за 10 кА
- 22–152 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Захисну здатність обмежувача узгоджено з імпульсною міцністю обладнання з урахуванням просторового розташування. Якщо КРП або трансформатор приєднано до повітряної лінії через кабельну вставку, перехід від кабелю до ПЛ також захищають відповідними обмежувачами.
Активна частина зібрана з металооксидних резисторів без іскрових проміжків. Розміри резисторів вибрано так, щоб мати високу термічну стабільність. Резистори вміщено в силіконову оболонку, яка ізолює їх від металевого корпусу. Корозійностійкий алюмінієвий корпус робить обмежувач іскробезпечним, герметично закриває активні частини й захищає персонал. Апарат металізований, повністю ізольований, захищений від доторкання, працює без обслуговування, придатний для зовнішнього встановлення й морського застосування, ступінь захисту IP66. Обмежувачі відповідають IEC 60099-4, приєднувальні розміри виконано за EN 50180 і EN 50181.
Випускаються розміри 1, 2 і 3. Тривало допустима напруга Uc становить від 6 до 42 кВ. Залишкова напруга за імпульсу 8/20 мкс і струму 10 кА лежить у межах 22–152 кВ. Клас розряду лінії 1, енергоємність 2 кДж на кВ Ur. Обмежувач витримує великий імпульсний струм 65 кА (4/10 мкс), струм довгої хвилі 250 А (2 мс) і коротке замикання 16 кА протягом 0,2 с. Заземлювальний провідник потрібен перерізом щонайменше 16 мм². Довжина корпусу 350, 490 або 500 мм, маса від 3,5 до 5,2 кг.
Під час вибору Uc має перевищувати максимальну напругу, тривало прикладену до обмежувача. Залишкова напруга повинна бути нижчою за рівень захисту обладнання, а тимчасові перенапруги нижчими за характеристику TOV. У глухозаземленій мережі приймають Uc = 1,05·Us/√3, в ізольованій або компенсованій Uc = Us. Відношення Ur/Uc беруть рівним 1,25, звідси й отримують номінальну напругу апарата.
Технічні характеристики
| Номінальна напруга Ur | 7,5–52,5 кВ |
|---|---|
| Тривало допустима напруга Uc | 6–42 кВ |
| Номінальний розрядний струм | 10 кА, 8/20 мкс |
| Залишкова напруга за 10 кА | 22–152 кВ |
| Клас розряду лінії | 1 |
| Енергоємність | 2 кДж/кВ Ur |
| Великий імпульсний струм | 65 кА, 4/10 мкс |
| Струм довгої хвилі | 250 А, 2 мс |
| Стійкість до КЗ | 16 кА, 0,2 с |
| Ступінь захисту | IP66 |
| Стандарти | IEC 60099-4; інтерфейс EN 50180 / EN 50181 |
| Розміри | 1, 2, 3; маса 3,5–5,2 кг |
