3EL / 3EQ / 3EP — станційні обмежувачі перенапруг (ОПН) до 800 кВ
Siemens Energy 3EL, 3EQ і 3EP — три сімейства станційних обмежувачів перенапруг змінного струму для підстанцій класів від 3 до 800 кВ. ОПН захищають трансформатори й реактори, вимикачі, генератори, двигуни, конденсатори, вводи та КРУ від грозових і комутаційних перенапруг. Їх ставлять на підстанціях 6–750 кВ, у КРУ та на ПЛ.
- Клас мережі
- від 3 кВ до 800 кВ (портфель загалом — до 1200 кВ)
- 3EL (3EL1/2/3/5)
- силіконова покришка, конструкція Cage Design™ (каркас зі склопластикових стрижнів), до 800 кВ
- 3EQ (3EQ1/3/4)
- силікон на склопластиковій трубі, спрямоване скидання тиску, до 800 кВ
- 3EP (3EP3/4/5/6)
- порцелянова покришка, спрямоване скидання тиску, до 800 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
ОПН компанія випускає з 1925 року, а портфель у цілому охоплює мережі до 1200 кВ, зокрема HVDC і FACTS. Заводи працюють у Берліні (Німеччина) та Усі (Китай). Активна частина зібрана з колонки металооксидних варисторів без іскрових проміжків. Вони мають високу енергоємність і низький рівень захисту, стійкі до тривалих імпульсів струму і, за даними виробника, зберігають характеристики протягом строку служби.

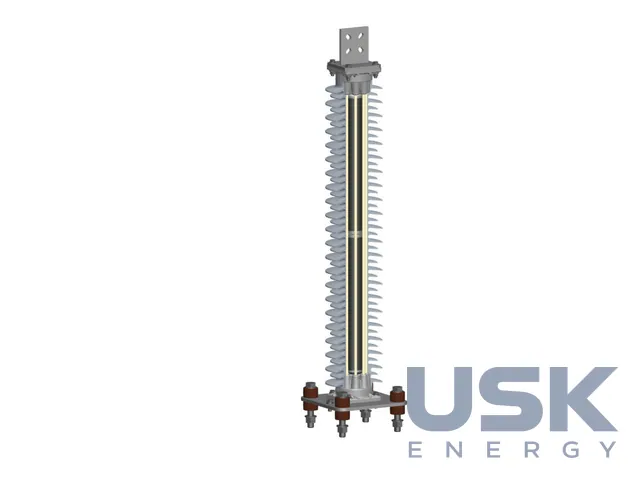

3EL (типи 3EL1, 3EL2, 3EL3, 3EL5) має силіконову покришку й конструкцію Cage Design™. Варистори затиснуто каркасом з попередньо напружених склопластикових стрижнів, силікон відливають безпосередньо на варистори й каркас, без порожнин і бульбашок. Часткових розрядів і проникнення вологи немає. У разі перевантаження дуга виходить через м'яку оболонку, внутрішні частини не розлітаються. Такі ОПН легкі й міцні, їх ставлять і на підстанціях, і на лініях.

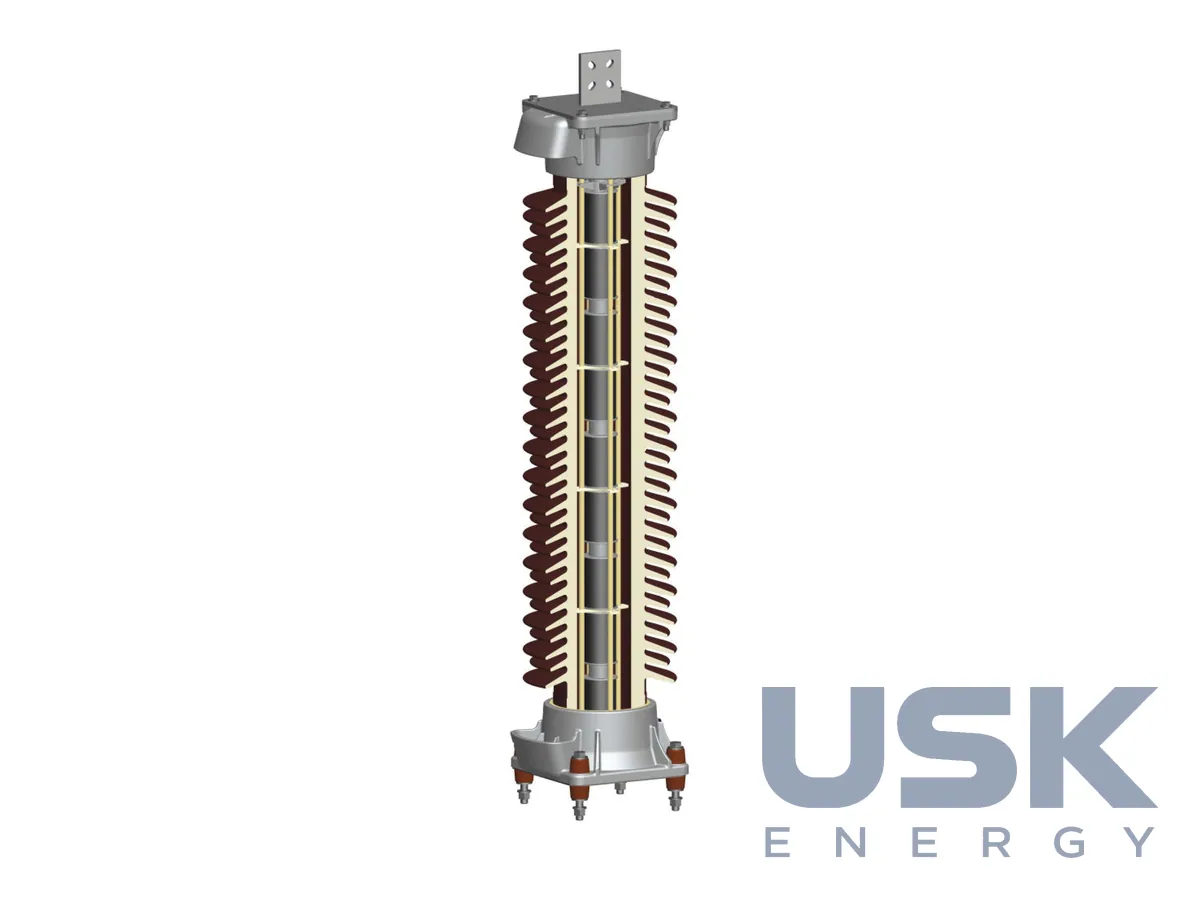

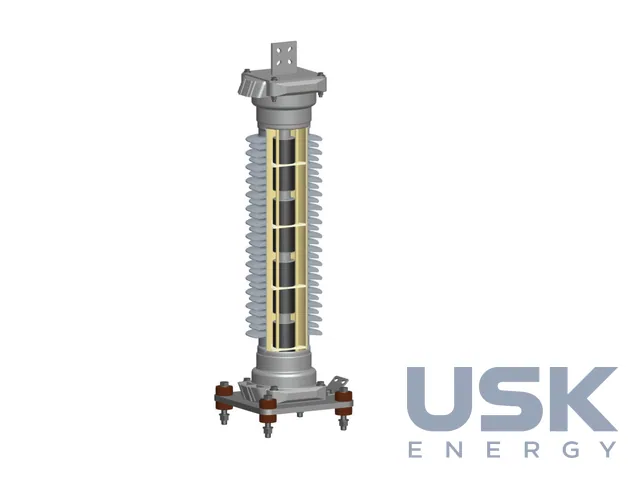

3EQ (3EQ1, 3EQ3, 3EQ4) має силіконову покришку на склопластиковій трубі з фланцевими ущільненнями та пристроями спрямованого скидання тиску. Механічна міцність дуже висока, тому ОПН можна використати як опорний ізолятор, зокрема в сейсмонебезпечних і вітрових районах. 3EP (3EP3, 3EP4, 3EP5, 3EP6) виконано в порцеляновій покришці зі склопластиковим каркасом і спрямованим скиданням тиску. Алюмінієві фланці закладено на сірчаному цементі, і міцність закладення вища за міцність самої порцеляни.
Силіконова ізоляція лише високотемпературної (HTV) або рідкої (LSR) вулканізації. Вона лишається гідрофобною весь строк служби, стійка до УФ, озону та ерозії, вогнестійка й самозгасальна за IEC 60707 і UL94 V-0, працює від −60 до +200 °C. Тому ОПН годяться для прибережних, пустельних і сильно забруднених районів, де сольовий туман або промисловий пил швидко псують гуму EPDM.
До ОПН пропонують лічильники спрацьовувань і системи моніторингу 3EX5 та Sensarrester. Вироби відповідають міжнародним стандартам IEC. Приклад застосування можна побачити на підстанції Bidingen 400 кВ, де 3EQ4 захищають розподільчу установку. Ущільнення всіх типів не пропускають вологу, і саме волога найчастіше виводить ОПН з ладу в старих конструкціях, тому порцелянові 3EP теж працюють десятиліттями без відмов.
Технічні характеристики
| Клас мережі | від 3 кВ до 800 кВ (портфель загалом — до 1200 кВ) |
|---|---|
| 3EL (3EL1/2/3/5) | силіконова покришка, конструкція Cage Design™ (каркас зі склопластикових стрижнів), до 800 кВ |
| 3EQ (3EQ1/3/4) | силікон на склопластиковій трубі, спрямоване скидання тиску, до 800 кВ |
| 3EP (3EP3/4/5/6) | порцелянова покришка, спрямоване скидання тиску, до 800 кВ |
| Варистори | металооксидні (MOV), без іскрових проміжків |
| Силікон | HTV/LSR, −60…+200 °C, IEC 60707 / UL94 V-0 |
| Виробництво | Берлін (Німеччина), Усі (Китай) |
Запит ціни та строку поставки
3EL / 3EQ / 3EP — станційні обмежувачі перенапруг (ОПН) до 800 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 40 00 00 |
|---|---|
| HS, 6 знаків | 8535 40 |
| CN (ЄС) | 8535 40 00 |
| HTSUS (США) | 8535 40 00 00 |
| Митний тариф КНР | 8535 40 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке сімейство ОПН обрати для сейсмонебезпечного району?
Для таких умов підходить 3EQ на склопластиковій трубі, механічна міцність якого дає змогу використати ОПН і як опорний ізолятор. Сімейство випускають до 800 кВ.
Чи можна ставити ОПН 3EL на лініях?
Так, ОПН 3EL легкі й механічно міцні, тому їх застосовують і як станційні, і як лінійні. Конструкція Cage Design™ виключає часткові розряди та проникнення вологи.
Чим 3EP відрізняється від силіконових ОПН?
3EP має порцелянову покришку зі склопластиковим каркасом і спрямованим скиданням тиску. Його випускають у типах 3EP3, 3EP4, 3EP5 і 3EP6 до 800 кВ.
