MV-CONNEX — штекерні з'єднувальні й T-подібні кабельні муфти та пристрої заземлення до 52 кВ
З'єднувальна й відгалужувальна частина системи MV-CONNEX на напругу до 52 кВ і струм до 1250 А. Сюди входять однополюсні з'єднувальні муфти, T-подібні муфти, з'єднувальний елемент і трипольні пристрої заземлення. З них будують штекерні кабельні лінії середньої напруги, розширюють розподільні пристрої та заземлюють обладнання з інтерфейсом CONNEX.
- З'єднувальні муфти
- розмір 1 — 36 кВ, 630 А; розмір 2 — 42 кВ, 800 А; розмір 3 — 52 кВ, 1250 А
- T-подібні муфти
- 36 / 42 / 52 кВ, 630 / 800 / 1250 А, маса 17,6–46 кг
- З'єднувальний елемент
- розмір 2, 42 кВ, 800 А
- Екранування
- литі екрани, стійкі до КЗ, до 95 мм² (розмір 3)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Однополюсні з'єднувальні муфти MV-CONNEX ставлять просто неба, прокладають у ґрунті й застосовують на морських об'єктах. Муфта приходить заводського складання, контактні втулки вже інтегровано в ґрунтостійке ізолювальне тіло. З'єднання утворюється простим уведенням роз'ємних з'єднувачів CONNEX з обох боків. Для прокладання в землі або на морі дзвоноподібні фланці з'єднувачів мають бути бронзовими.
Муфти випускаються розміру 1 на 36 кВ і 630 А, розміру 2 на 42 кВ і 800 А та розміру 3 на 52 кВ і 1250 А. Для розмірів 1 і 2 є варіант, нечутливий до ґрунту, з термоусаджувальною трубкою в комплекті. У розміру 3 литі екрани дають стійке до короткого замикання приєднання екрана кабелю перерізом до 95 мм².
Однополюсні T-подібні муфти в металевому корпусі або в ґрунтостійкому виконанні постачаються готовими до приєднання. Якщо мережа змінюється, підземну T-муфту можна замінити з'єднувальною муфтою CONNEX. Разом зі з'єднувальним елементом розміру 2 на 42 кВ і 800 А T-муфта дає змогу згодом перевести підстанцію з гніздами CONNEX на подвійне приєднання або зробити штекерне відгалуження кабелю. T-муфти розраховані на 36, 42 і 52 кВ, струми 630, 800 і 1250 А, маса від 17,6 до 46 кг. Той самий з'єднувальний елемент з металевим фланцем електрично об'єднує різні компоненти з гніздами CONNEX на мінімальній відстані.

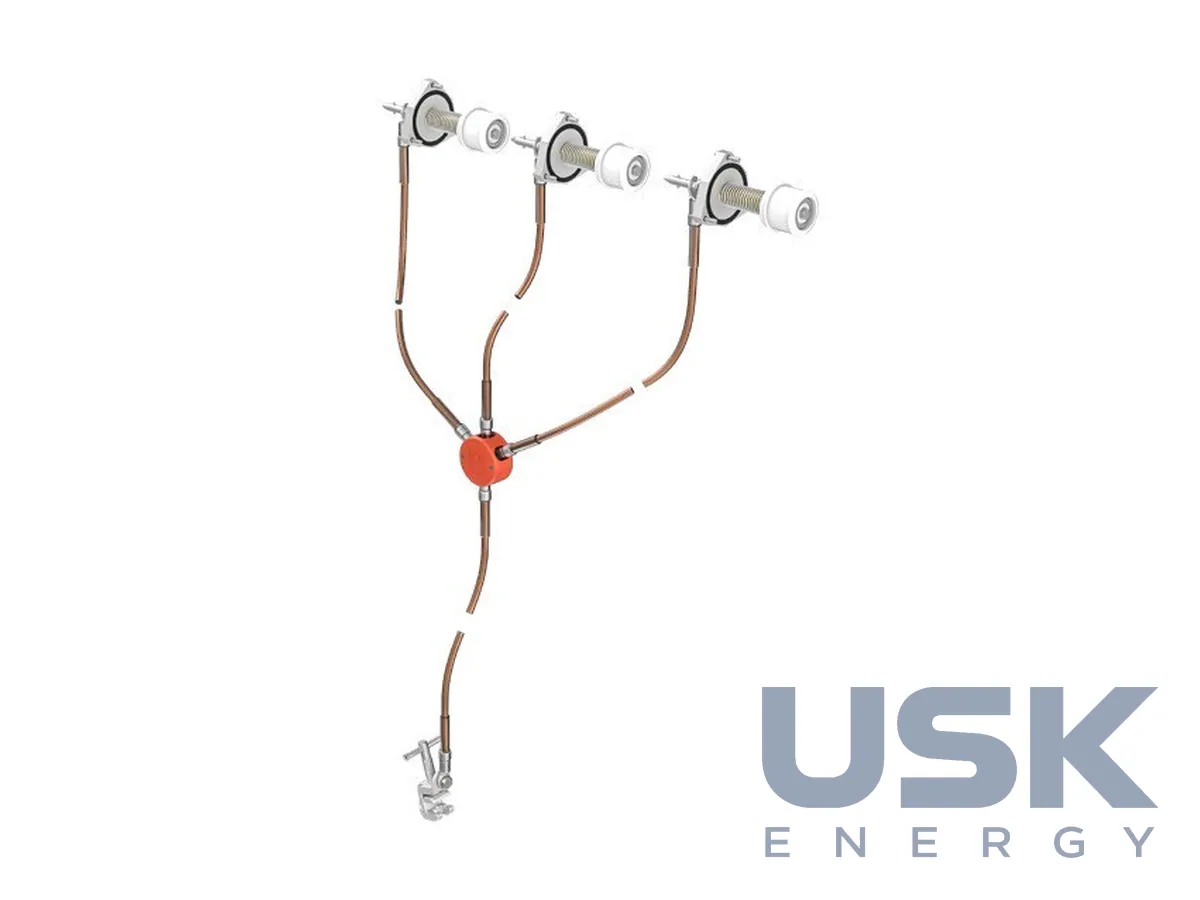

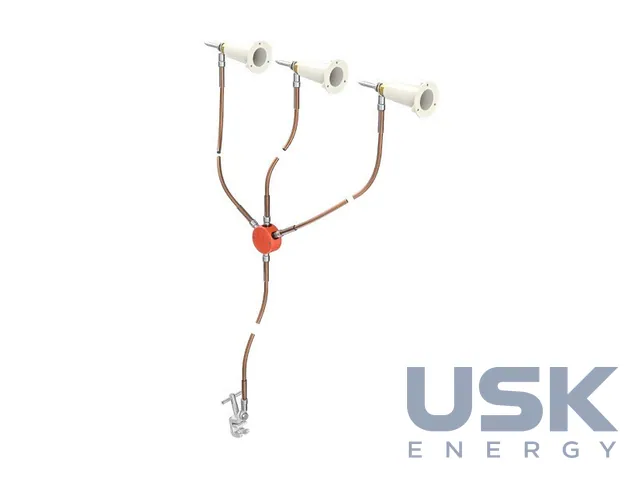

Для заземлення й закорочування КРП, трансформаторів та іншого обладнання з гніздами CONNEX, а також кабелів із роз'ємними з'єднувачами CONNEX випускаються трипольні пристрої. Є виконання для гнізд за EN 50180, EN 50181 і DIN 47637 та для з'єднувачів розмірів 1, 2 і 3. Пристрої працюють у приміщеннях і назовні. Комплект містить закорочувальні кабелі перерізом 150 мм² завдовжки по 600 мм, заземлювальний кабель 50 мм² завдовжки 1500 мм і заземлювальний затискач E2. Встановлюють пристрій відкидною оперативною штангою, інші варіанти виготовляють на запит.
Технічні характеристики
| З'єднувальні муфти | розмір 1 — 36 кВ, 630 А; розмір 2 — 42 кВ, 800 А; розмір 3 — 52 кВ, 1250 А |
|---|---|
| T-подібні муфти | 36 / 42 / 52 кВ, 630 / 800 / 1250 А, маса 17,6–46 кг |
| З'єднувальний елемент | розмір 2, 42 кВ, 800 А |
| Екранування | литі екрани, стійкі до КЗ, до 95 мм² (розмір 3) |
| Виконання | для зовнішнього встановлення, у ґрунті, морське |
| Пристрої заземлення | трипольні, кабелі 150 / 50 мм² |
| Довжини кабелів заземлення | 600 / 600 / 600 / 1500 мм |
Запит ціни та строку поставки
MV-CONNEX — штекерні з'єднувальні й T-подібні кабельні муфти та пристрої заземлення до 52 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 (муфти та з’єднувачі) 8544 42 90 00 (пристрої заземлення) |
|---|---|
| HS, 6 знаків | 8535 90 8544 42 |
| CN (ЄС) | 8535 90 00 (муфти) 8544 42 90 (пристрої заземлення) |
| HTSUS (США) | 8535 90 80 60 (муфти) 8544 42 90 90 (пристрої заземлення) |
| Митний тариф КНР | 8535 90 00 90 (муфти) 8544 42 29 00 (пристрої заземлення) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які розміри з'єднувальних муфт MV-CONNEX випускаються?
Розмір 1 розрахований на 36 кВ і 630 А, розмір 2 на 42 кВ і 800 А, розмір 3 на 52 кВ і 1250 А.
Чи можна прокладати муфти в ґрунті?
Так, з'єднувальні муфти мають ґрунтостійке ізолювальне тіло й підходять для ґрунту та моря. У такому разі дзвоноподібні фланці з'єднувачів мають бути бронзовими.
Що входить до пристрою заземлення MV-CONNEX?
Трипольний пристрій має закорочувальні кабелі 150 мм² завдовжки по 600 мм, заземлювальний кабель 50 мм² завдовжки 1500 мм і затискач E2. Встановлюють його відкидною оперативною штангою.
