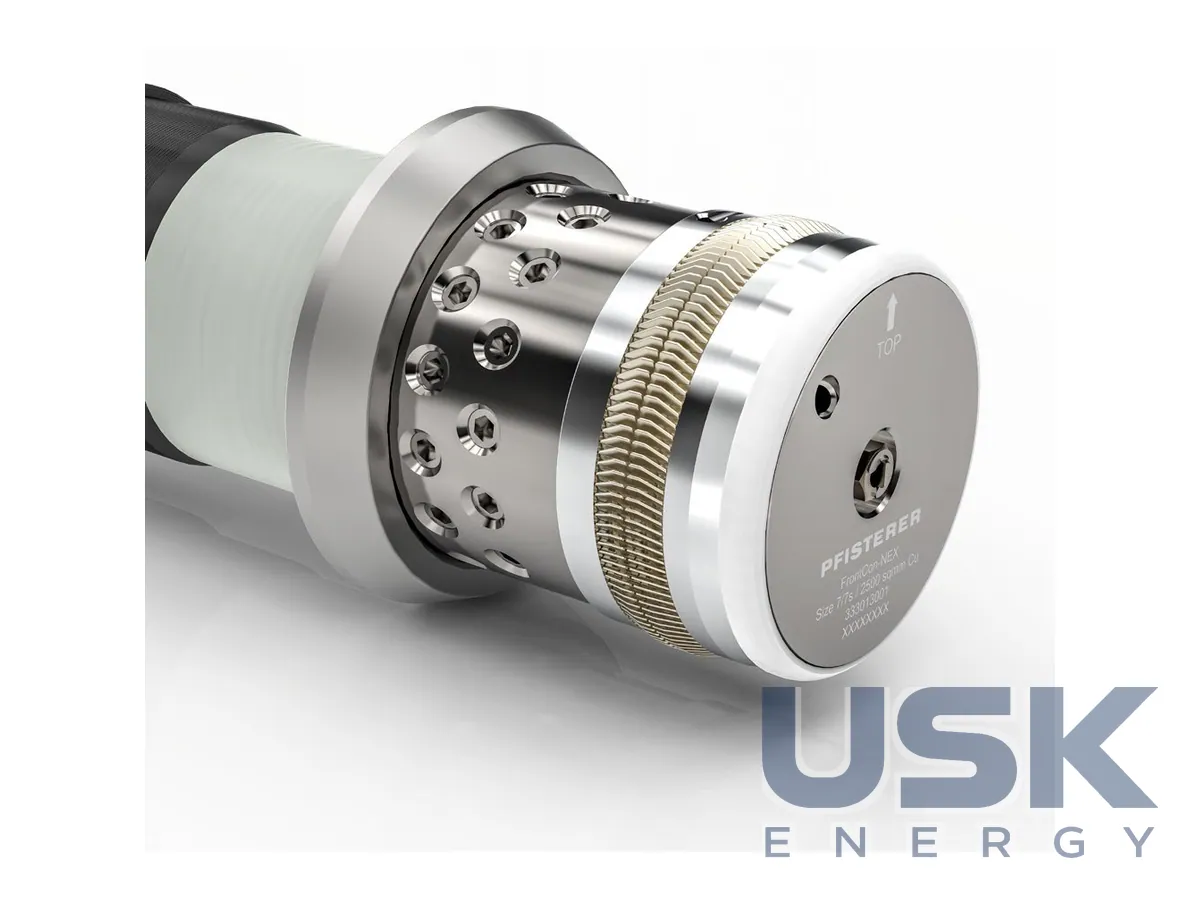

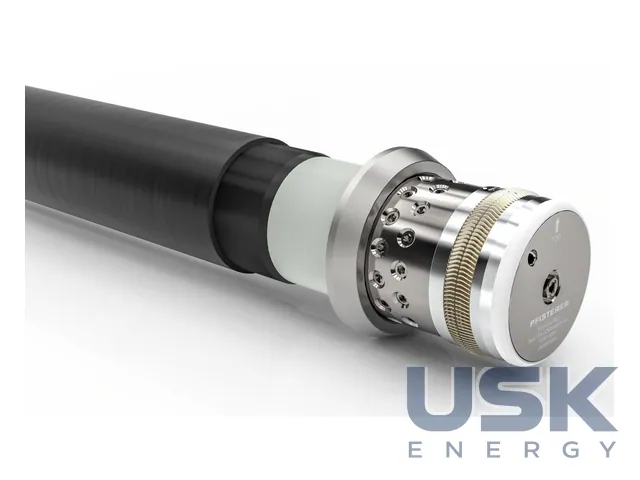

FrontCon — торцева контактна система для кабелів ВН з емальованими дротами жили, до 2500 мм²
FrontCon — контактна технологія PFISTERER для приєднання жил високовольтних кабелів з емальованими дротами, ізольованими один від одного. Контакт іде через торець жили, тому ізоляцію з окремих дротів знімати не потрібно. Система розрахована на мідні жили перерізом до 2500 мм² і всі рівні напруги.
- Призначення
- приєднання жил з емальованими дротами (сегментні, типу Milliken)
- Переріз жили
- до 2500 мм² (більше — на запит)
- Матеріал жили
- мідь (алюміній — на запит)
- Клас напруги
- усі рівні напруги
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Жили з емальованих дротів, часто розділені на сегменти за типом Milliken, ставлять у кабелі ВН дедалі частіше. Вони знижують поверхневий ефект і ефект близькості, тож за того самого перерізу кабель передає більшу потужність. Звичайне приєднання такої жили трудомістке. Жилу розпускають, знімають ізоляцію з кожного дроту, зачищають дроти до блиску й потім приблизно відновлюють початкову форму, намагаючись не пошкодити жодного. Початкової структури на місці монтажу все одно не повернути, і на кінці жили перевага емальованих дротів втрачається.
FrontCon працює інакше. Кабель рівно відпилюють і знімають зовнішню ізоляцію. Контактну систему центрично й зі стійким тиском затискають на оголений пучок дротів, у з'єднувач засипають контактні кульки й затягують натискний гвинт. Кульки притискаються до торців дротів, струм іде через торцеві поверхні й кульки. Разом кульки поводяться подібно до рідини, згладжують невеликі нерівності торця й дають однакове контактне зусилля по всьому перерізу. Вбудований пружинний механізм компенсує усадку від теплового розширення й стиснення кабелю. Перехідний опір лишається низьким, а контактне зусилля стабільним протягом усього строку служби. Структура жили зберігається, вузол виходить коротким і компактним.
За даними виробника, монтаж триває близько двох годин, тобто не довше, ніж для звичайного кабелю зі стандартним з'єднувачем. Раніше на одне приєднання йшло близько 16 годин, отже час скорочується на 80 %. Ризик помилок монтажу й пошкодження дротів помітно падає, а монтажникові не доводиться працювати з кожним дротом окремо.
Стандартно FrontCon виконують для мідних жил до 2500 мм², більші перерізи та алюмінієві жили виготовляють на запит. Систему ставлять вертикально або горизонтально, її можна адаптувати до будь-якої арматури. Є три виконання. FrontCon NEX працює з кабельними з'єднувачами CONNEX до трансформаторів і КРПЕ, FrontCon MSA з насувними з'єднувальними муфтами підземних кабелів, FrontCon ESX із зовнішніми кінцевими муфтами. Технологія пройшла типові випробування з конкретними кабелями, перші проєкти експлуатуються вже кілька років.
Технічні характеристики
| Призначення | приєднання жил з емальованими дротами (сегментні, типу Milliken) |
|---|---|
| Переріз жили | до 2500 мм² (більше — на запит) |
| Матеріал жили | мідь (алюміній — на запит) |
| Клас напруги | усі рівні напруги |
| Час монтажу | близько 2 год на приєднання (раніше близько 16 год) |
| Виконання | FrontCon NEX (CONNEX), FrontCon MSA (муфти), FrontCon ESX (кінцеві муфти) |
| Монтаж | вертикальний або горизонтальний |
Запит ціни та строку поставки
FrontCon — торцева контактна система для кабелів ВН з емальованими дротами жили, до 2500 мм². Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких жил призначена система FrontCon?
Для мідних жил високовольтних кабелів з емальованими дротами, зокрема сегментних типу Milliken, перерізом до 2500 мм². Більші перерізи й алюмінієві жили виготовляють на запит.
Скільки часу займає монтаж FrontCon?
За даними виробника, приєднання триває близько 2 год замість приблизно 16 год за звичайної технології. Час скорочується на 80 %.
З якою арматурою PFISTERER сумісна система FrontCon?
FrontCon NEX працює з кабельними з'єднувачами CONNEX, FrontCon MSA з насувними з'єднувальними муфтами, FrontCon ESX із зовнішніми кінцевими муфтами. Систему можна ставити вертикально або горизонтально.
