LINKBOX — клемні коробки заземлення й транспозиції екранів кабелів ВН і НВН, IP66 / IP68

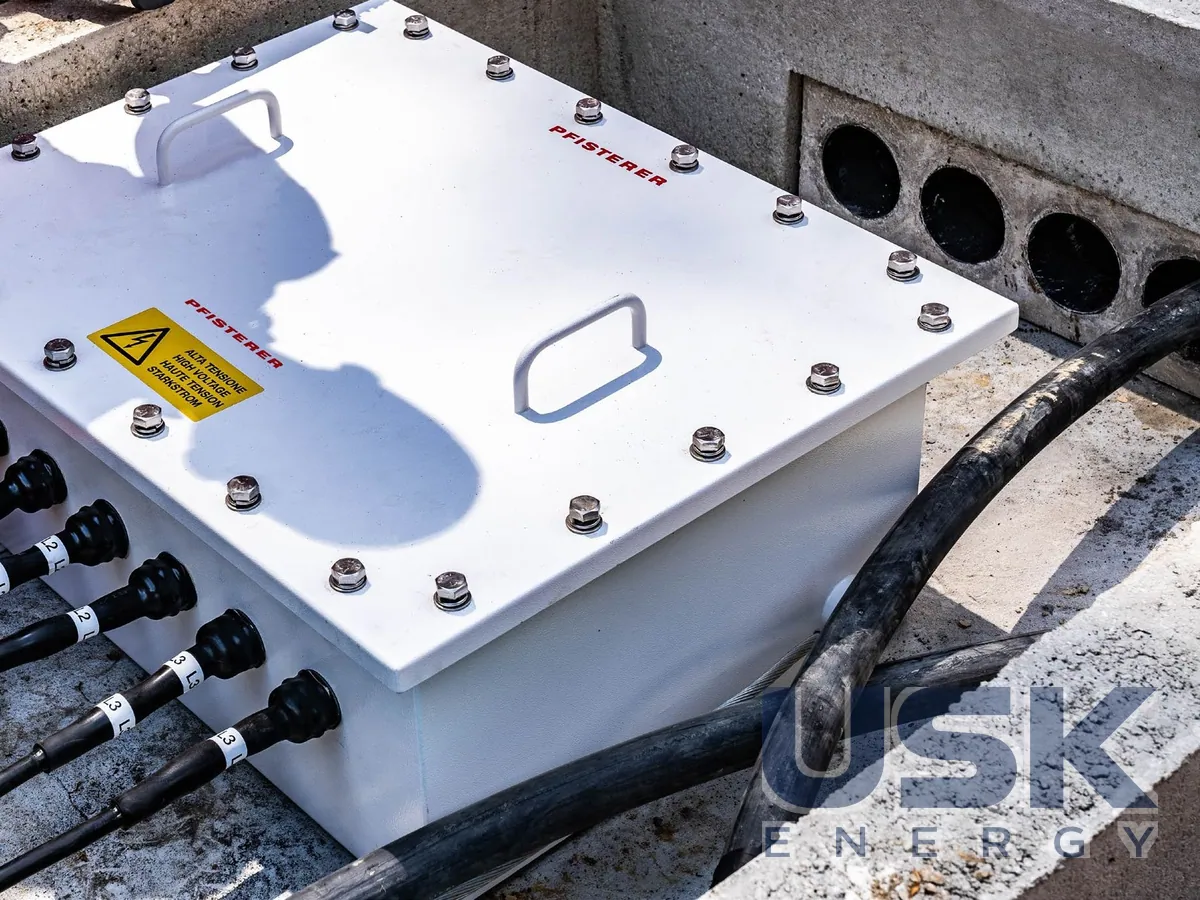

Клемні коробки LINKBOX дають захищені й доступні точки з'єднання між екранами кабелів ВН і НВН та системою заземлення біля кінцевих муфт. Вони ж з'єднують екрани з'єднувальних муфт у схемах транспозиції (cross-bonding). Коробки на одножильні кабелі до 500 мм² виготовляють під конкретний проєкт для всіх типів кінцевих і з'єднувальних муфт.
- Призначення
- заземлення та cross-bonding екранів кабелів ВН/НВН біля кінцевих і з'єднувальних муфт
- Кабелі
- одножильні та коаксіальні, до 500 мм²
- Ступінь захисту
- IP66 (настінні), IP68 (підземні)
- Матеріал корпусу
- нержавна сталь AISI 304 / AISI 316L, поліестер
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Коробки заземлюють кабельні системи за різними схемами. Так обладнання й люди захищені від руйнівних струмів і перенапруг, а електромагнітні завади обмежено. Друге завдання полягає в транспозиції екранів з'єднувальних муфт, яка зменшує втрати від наведених струмів у довгих кабельних лініях змінного струму. Екрани кожної фази розділяють у певних точках, виводять з муфти та з'єднують з екранами тієї самої фази інших муфт. У коробці можна поставити обмежувачі перенапруг поруч з обладнанням, наприклад за однобічного заземлення екрана для захисту незаземленої сторони. Через коробку зручно дістатися до екранів для випробувань, пошуку пошкоджень і вимірювання часткових розрядів.
Контакт виконують з'єднувачами SICON зі зривними болтами. Коробки для кінцевих муфт бувають однофазними й трифазними для одножильних кабелів до 500 мм². Їх монтують на стіну, ступінь захисту IP66, корпус з нержавної сталі AISI 304, морської нержавної сталі AISI 316L або міцного поліестеру. Коробки для з'єднувальних муфт розраховані на одножильні й коаксіальні кабелі до 500 мм². Вони бувають настінними з IP66 або підземними до IP68 і підтримують пряме заземлення, транспозицію екранів або заземлення разом із захистом обмежувачами. На запит додають знімні роз'єднувальні перемички, замок, датчики часткових розрядів і заливання компаундом.
Вбудовувані металооксидні обмежувачі класів SVL-DH і SL за IEC 60099-4 мають номінальну напругу від 1,2 до 12 кВ і тривало допустиму від 1,0 до 9,6 кВ. Позначення коробки складається з коду, наприклад LINKBOX W.X.8.1.S3.E1.0000.M40.M40.x. У ньому зашифровано тип встановлення, матеріал, спосіб оброблення екрана, тип кабелю, кількість вводів (1, 3 або 6), приєднання заземлювального кабелю всередині чи зовні, напругу ОПН і розміри кабельних вводів від M16 до M70.
Герметичність корпусу, стійкість до короткого замикання та електричну міцність випробовують за стандартами IEC. Коробки пройшли численні кваліфікаційні випробування в замовників.
Технічні характеристики
| Призначення | заземлення та cross-bonding екранів кабелів ВН/НВН біля кінцевих і з'єднувальних муфт |
|---|---|
| Кабелі | одножильні та коаксіальні, до 500 мм² |
| Ступінь захисту | IP66 (настінні), IP68 (підземні) |
| Матеріал корпусу | нержавна сталь AISI 304 / AISI 316L, поліестер |
| Вбудовані ОПН | ZnO, SVL-DH / SL за IEC 60099-4, Ur 1,2–12 кВ |
| Кількість вводів з'єднувальних кабелів | 1, 3 або 6 |
| Кабельні вводи | M16–M70 |
| Опції | роз'єднувальні перемички, замок, датчики ЧР, заливання |
Запит ціни та строку поставки
LINKBOX — клемні коробки заземлення й транспозиції екранів кабелів ВН і НВН, IP66 / IP68. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який ступінь захисту мають коробки LINKBOX?
Настінні коробки мають ступінь захисту IP66, підземні до IP68. Корпус виготовляють з нержавної сталі AISI 304, AISI 316L або поліестеру.
Які обмежувачі перенапруг вбудовують у коробки?
Металооксидні ОПН класів SVL-DH і SL за IEC 60099-4 з номінальною напругою від 1,2 до 12 кВ. Тривало допустима напруга від 1,0 до 9,6 кВ.
На який переріз кабелів розраховані коробки?
Коробки приймають одножильні й коаксіальні кабелі до 500 мм². Кількість вводів з'єднувальних кабелів 1, 3 або 6, розміри кабельних вводів від M16 до M70.
