ESS / ESP / ESU / ESG — оливонаповнені кінцеві муфти для відкритого встановлення, трансформаторів і КРПЕ 72,5–550 кВ
Оливонаповнені кінцеві муфти ESS, ESP, ESU та ESG розраховані на напругу 72,5–550 кВ. Їх ставлять просто неба на підстанціях і опорах ПЛ, а також використовують для введення кабелю в трансформатор або КРПЕ. Усі муфти підходять для кабелів з ізоляцією зі зшитого поліетилену та EPR з мідними або алюмінієвими жилами.
- ESS (композитний ізолятор)
- 72,5–550 кВ, довжина шляху витоку 2340–22 000 мм
- ESP (порцеляновий ізолятор)
- 72,5–550 кВ, довжина шляху витоку 2248–19 600 мм
- ESU (у трансформатор)
- 72,5–245 кВ, монтажна довжина 583–960 мм
- ESG (у КРПЕ)
- 72,5–300 кВ, монтажна довжина 583–960 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

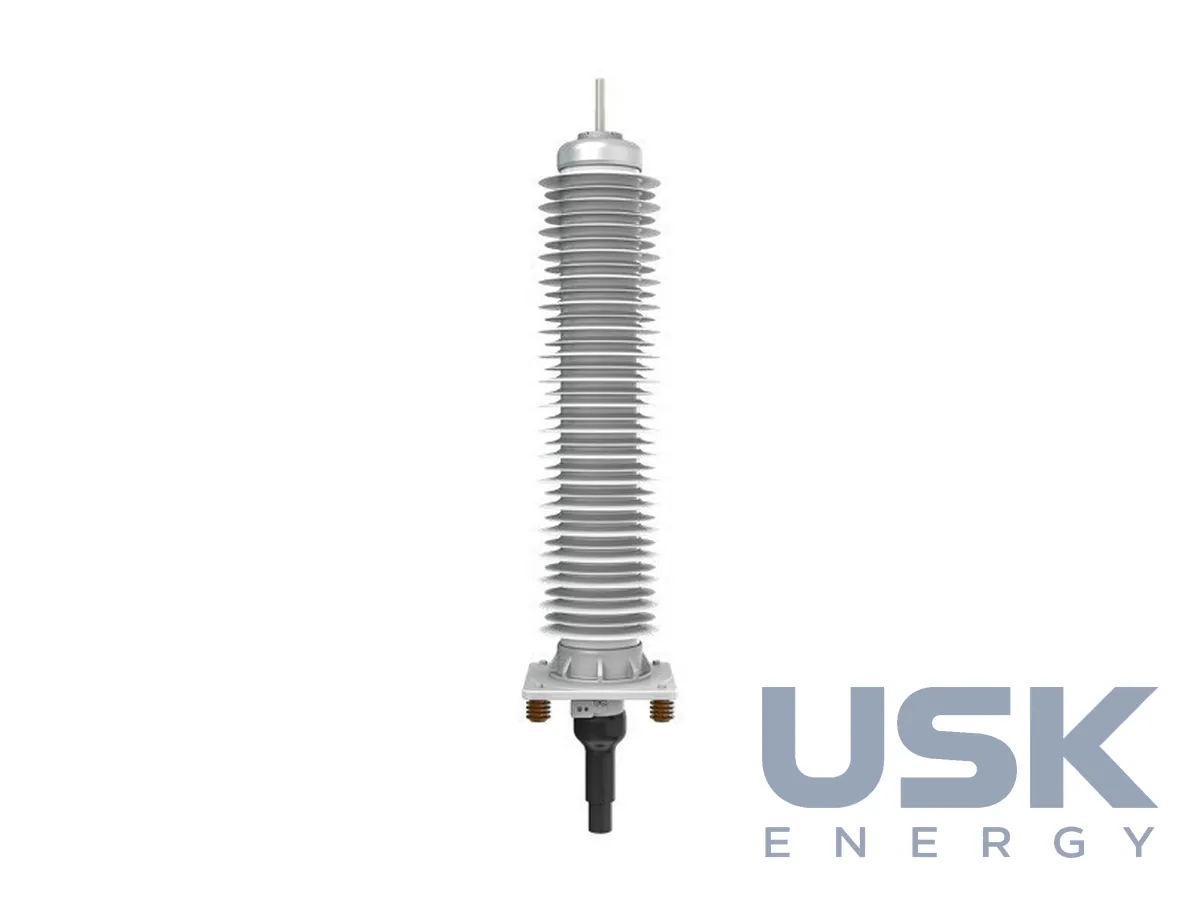

Самонесуча муфта ESS для напруг до 550 кВ зроблена за композитною технологією. Механічну міцність дає склопластикова труба з силіконовими ребрами, заповнена ізоляційним середовищем на оливній основі. Головна арматура легко монтується й герметизує муфту на весь строк служби без обслуговування. Довжина шляху витоку залежить від виконання, від 2340 мм у ESS72 до 22 000 мм у ESS550-C220.

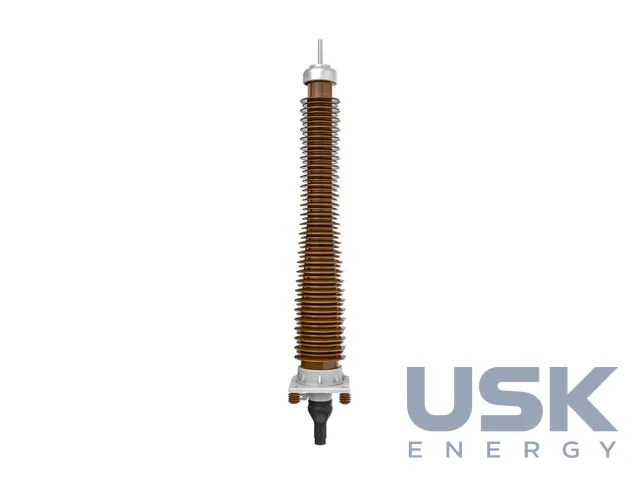

Самонесуча муфта ESP має порцелянові ребра й так само розрахована на напруги до 550 кВ. Порцеляну, за словами виробника, у низці регіонів світу цінують як перевірений міцний матеріал. Силіконовий елемент вирівнювання поля в ESP такий самий, як у ESS, довжина шляху витоку 2248–19 600 мм. Обидві муфти витримують грозовий імпульс від 325 до 1550 кВ і приймають жили перерізом 95–2500 мм². Клас забруднення переважно IV/e за IEC 60815-3, для ESS300 III/d. Серед опцій сплайс-бокс, датчик часткових розрядів, дугогасний ріг і екранне кільце.

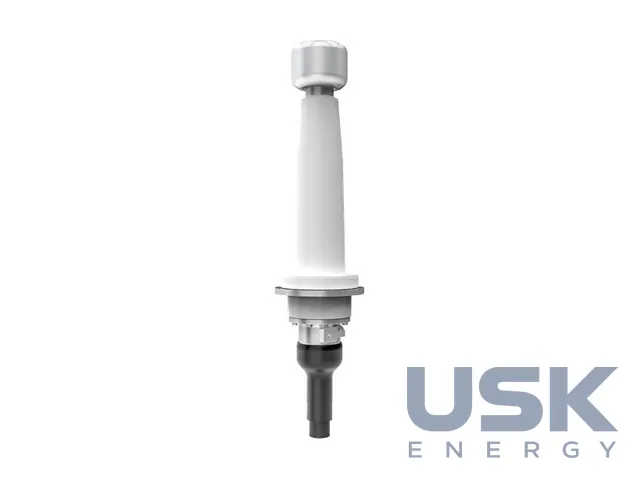

Муфту ESU на 72,5–245 кВ використовують для введення кабелю всередину трансформаторів з оливною ізоляцією, муфту ESG на 72,5–300 кВ для введення в КРПЕ. Корпус з литої смоли, заповнений ізоляційною оливою, оточує насувний силіконовий конус і відділяє внутрішню частину обладнання від кабельної системи. Обидві муфти випускаються у вертикальному й горизонтальному виконанні, горизонтальне комплектують розширювальним бачком і трубопроводом. Приєднувальні розміри відповідають EN 50299-1 для трансформаторів та IEC 62271-209 для КРПЕ, монтажна довжина від 583 до 960 мм. Як опції є адаптерна плита й екранувальний електрод.
Стандартна контактна система побудована на болтах SICON, на запит виконують опресування, для мідних емальованих дротових жил систему FrontCon. Кожна муфта перед відвантаженням проходить приймально-здавальні випробування. Для лабораторних і польових випробувань та інших тимчасових застосувань виробник пропонує мобільну стійку з універсальною монтажною плитою для муфт DOC, EST, ESS і ESP до 300 кВ.
Технічні характеристики
| ESS (композитний ізолятор) | 72,5–550 кВ, довжина шляху витоку 2340–22 000 мм |
|---|---|
| ESP (порцеляновий ізолятор) | 72,5–550 кВ, довжина шляху витоку 2248–19 600 мм |
| ESU (у трансформатор) | 72,5–245 кВ, монтажна довжина 583–960 мм |
| ESG (у КРПЕ) | 72,5–300 кВ, монтажна довжина 583–960 мм |
| Грозовий імпульс (BIL) | 325–1550 кВ |
| Переріз жил | 95–2500 мм² |
| Клас забруднення | IV / e (ESS300 — III / d) за IEC 60815-3 |
| Елемент вирівнювання поля | силікон |
| Приєднувальні розміри | EN 50299-1 (ESU), IEC 62271-209 (ESG) |
Запит ціни та строку поставки
ESS / ESP / ESU / ESG — оливонаповнені кінцеві муфти для відкритого встановлення, трансформаторів і КРПЕ 72,5–550 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чим відрізняються муфти ESS і ESP?
ESS має композитний ізолятор зі склопластикової труби з силіконовими ребрами, ESP порцеляновий. Обидві розраховані на напруги до 550 кВ і грозовий імпульс від 325 до 1550 кВ.
Яка муфта потрібна для введення кабелю в трансформатор?
Для трансформаторів з оливною ізоляцією призначена муфта ESU на 72,5–245 кВ з приєднувальними розмірами за EN 50299-1. Монтажна довжина від 583 до 960 мм.
Яку муфту застосовують для введення кабелю в КРПЕ?
Для КРПЕ випускається муфта ESG на 72,5–300 кВ з приєднувальними розмірами за IEC 62271-209. Є вертикальне й горизонтальне виконання.
