MV-CONNEX — штекерні вводи, гнізда та ізолятори для трансформаторів, КРП і двигунів СН до 52 кВ
Компоненти MV-CONNEX з боку обладнання роблять трансформатори, розподільні пристрої та двигуни середньої напруги до 52 кВ штекерними. На них встановлюють роз'ємні з'єднувачі MV-CONNEX, обмежувачі перенапруг і заглушки. До ряду входять кутові вводи, гнізда, ізолятори, шинні з'єднання та двигуновий з'єднувач CMA.
- Найбільша робоча напруга
- 24 / 36 / 42 / 52 кВ
- Кутові вводи трансформаторів
- розмір 0 — 24 кВ, 250 А; розмір 1 — 36 кВ, 630 А
- Багатоконтактні кутові вводи
- 2 або 4 кабелі, до 52 кВ, до 2200 А (штекерне) / 3150 А (затискне приєднання)
- Гнізда
- 42 кВ, 800 А (круглі); 52 кВ, 1250 А (шестигранні)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
На мережевих трансформаторах прямі трансформаторні гнізда, кутові адаптери й кутові вводи ставлять на стороні СН замість порцелянових вводів DIN. Кутовий ввод розміру 0 розрахований на 24 кВ і 250 А, розміру 1 на 36 кВ і 630 А. Після встановлення ввод повертається на 260°, а заземлений металевий корпус повністю захищає персонал від ураження струмом. Кріплення виконують за DIN 42538 (фланець A) на кришці завтовшки до 10 мм.

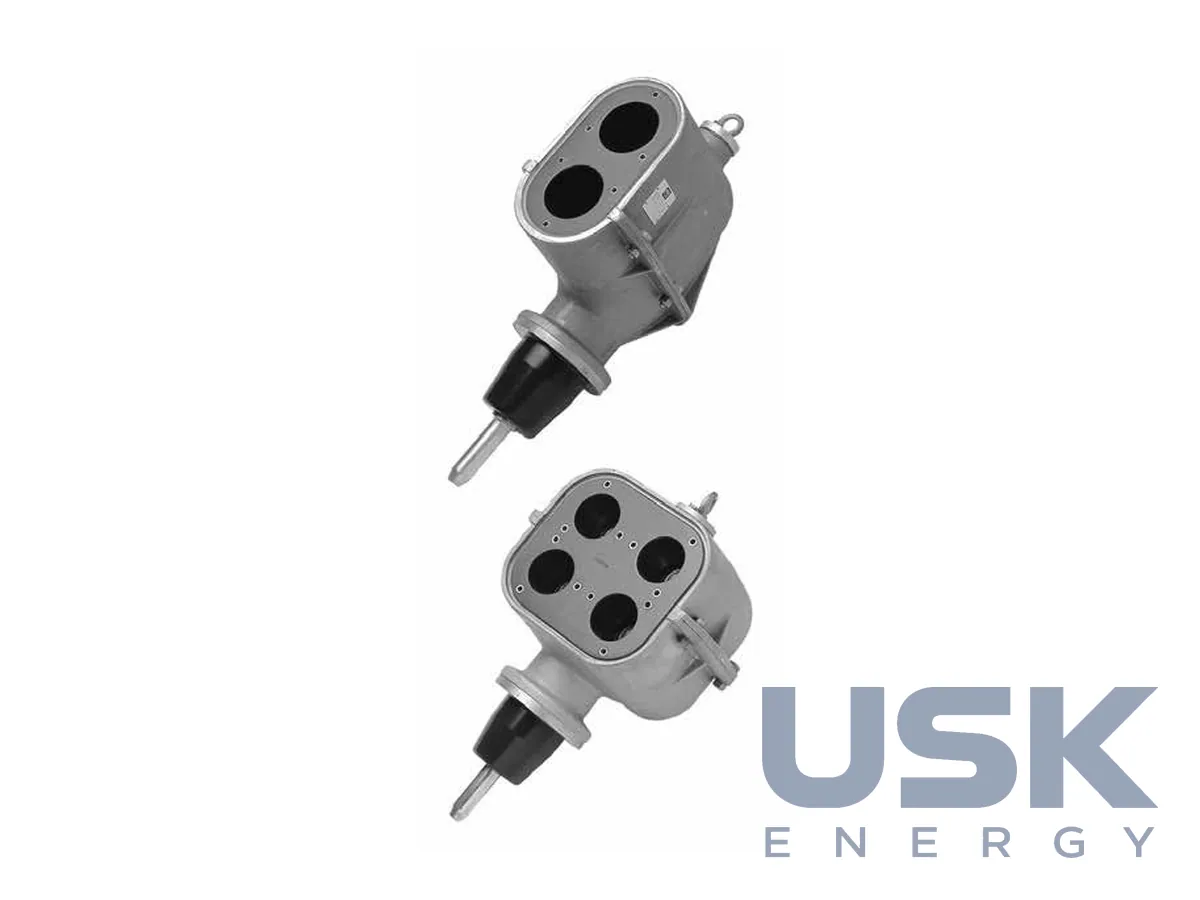

Для потужних трансформаторів призначені двоконтактні й чотириконтактні кутові вводи до 52 кВ в алюмінієвому корпусі. Вони ділять струм на два або чотири кабелі зі з'єднувачами розмірів 2 чи 3. Усередині трансформатора допускається штекерне приєднання з номінальним струмом до 2200 А або затискне до 3150 А. Ці вводи придатні для морського застосування й пройшли випробування холодовим ударом за VDE 0441. На вільне місце замість кабелю можна поставити обмежувач перенапруг, а невикористані гнізда закривають заглушками. Дрібні тварини й птахи коротке замикання вже не спричинять.
Для КРП, вимикачів, двигунів і конденсаторів випускаються кутові вводи та гнізда. Круглі гнізда розраховані до 42 кВ і 800 А, шестигранні для КРПЕ та трансформаторів до 52 кВ і 1250 А. Є виконання з ізоляцією елегазом або оливою та з ємнісним відведенням напруги 8,5 ± 1,5 або 14,5 ± 1,5 пФ. Ізолятори MV-CONNEX на 24 і 36 кВ дають змогу оснастити комірки з повітряною ізоляцією захищеними від доторкання кабельними приєднаннями. Зовнішній ввод на 24 кВ і 800 А з навантаженням на згин 5 кН слугує переходом від повітряної лінії до металізованої кабельної муфти на щоглових підстанціях. Шинна система FLINK на 24 кВ і 630 А та з'єднання розміру 2 на 42 кВ і 1250 А з'єднують шини елегазових КРП без розкриття газового відсіку.

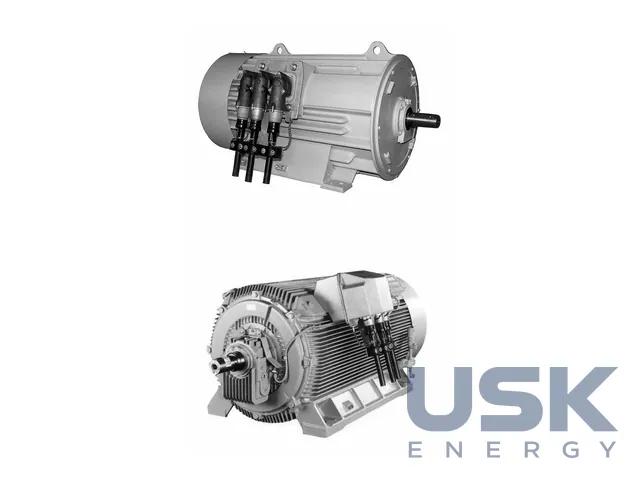

Двигуновий з'єднувач CMA розміру 1 на 13,8 кВ, а у вибухозахищеному виконанні на 11 кВ, встановлюють замість клемної коробки високовольтного двигуна. Він металізований, захищений від доторкання, має ступінь захисту IP66 і скорочує час пуску й заміни двигуна. З'єднувач нейтралі CMS дає змогу поміняти місцями сторону приєднання та сторону зірки.
Технічні характеристики
| Найбільша робоча напруга | 24 / 36 / 42 / 52 кВ |
|---|---|
| Кутові вводи трансформаторів | розмір 0 — 24 кВ, 250 А; розмір 1 — 36 кВ, 630 А |
| Багатоконтактні кутові вводи | 2 або 4 кабелі, до 52 кВ, до 2200 А (штекерне) / 3150 А (затискне приєднання) |
| Гнізда | 42 кВ, 800 А (круглі); 52 кВ, 1250 А (шестигранні) |
| Ємнісне відведення гнізд | 8,5 ± 1,5 пФ; 14,5 ± 1,5 пФ |
| Зовнішній ввод для щоглових підстанцій | 24 кВ, 800 А, 5 кН |
| Шинне з'єднання FLINK | 24 кВ, 630 А |
| Двигуновий з'єднувач CMA | 13,8 кВ; 11 кВ Ex; IP66 |
| Кріплення на трансформаторі | DIN 42538 |
Запит ціни та строку поставки
MV-CONNEX — штекерні вводи, гнізда та ізолятори для трансформаторів, КРП і двигунів СН до 52 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які кутові вводи підходять для мережевих трансформаторів?
Кутовий ввод розміру 0 розрахований на 24 кВ і 250 А, розміру 1 на 36 кВ і 630 А. Кріплення виконують за DIN 42538 на кришці завтовшки до 10 мм.
Яке рішення є для трансформаторів з кількома кабелями на фазу?
Двоконтактні й чотириконтактні кутові вводи до 52 кВ розподіляють струм на два або чотири кабелі. Усередині трансформатора допускається штекерне приєднання до 2200 А або затискне до 3150 А.
Чи можна підключити високовольтний двигун через MV-CONNEX?
Так, двигуновий з'єднувач CMA на 13,8 кВ встановлюють замість клемної коробки. Є вибухозахищене виконання на 11 кВ, ступінь захисту IP66.
