MV-CONNEX — роз'ємні кабельні з'єднувачі зовнішнього конуса, розміри 0–3-S, 24–52 кВ, 250–1250 А

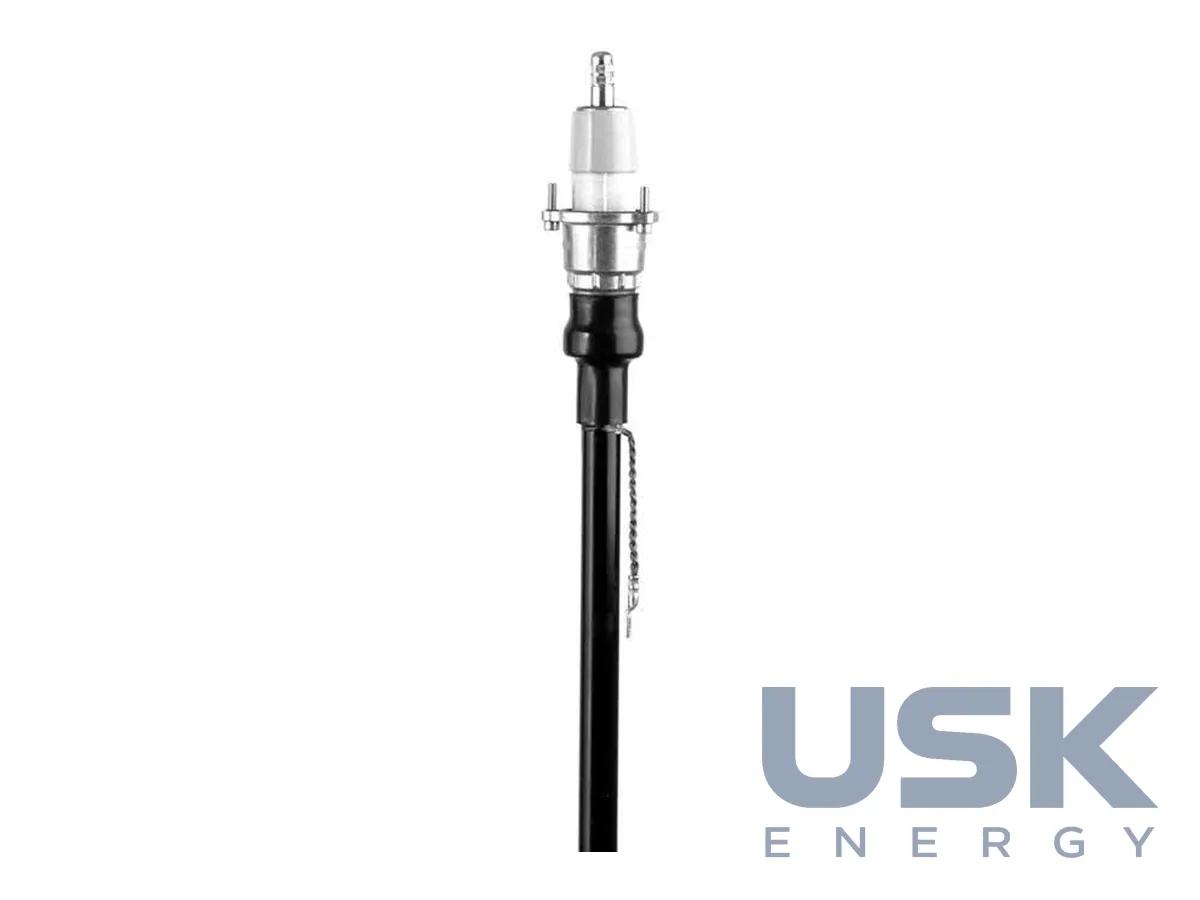

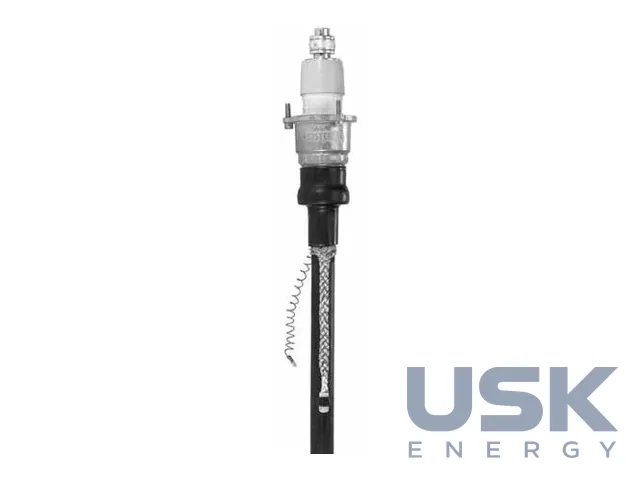

PFISTERER MV-CONNEX — суха роз'ємна система кабельних з'єднувачів зовнішнього конуса для мереж середньої напруги на 24–52 кВ і 250–1250 А. Ряд охоплює п'ять розмірів від 0 до 3-S. З'єднувачі ставлять на RMU, КРП із вимикачами, трансформатори, високовольтні двигуни й конденсатори, де потрібне повністю ізольоване й захищене від доторкання кабельне приєднання.
- Найбільша робоча напруга Um
- 24 / 36 / 42 / 42 / 52 кВ (розміри 0 / 1 / 2 / 3 / 3-S)
- Номінальний струм
- 250 / 630 / 800 / 1250 / 1250 А
- Грозовий імпульс (BIL)
- 125 / 170 / 200 / 200 / 250 кВ
- Випробування змінною напругою 5 хв
- 54 / 81 / 95 / 95 / 117 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ізоляцію всіх виробів MV-CONNEX виконано з силіконової гуми, здебільшого рідкої LSR. Цей матеріал м'якший за тверді компаунди, тож краще згладжує температурні коливання й нерівності поверхні кабелю і не дає частковим розрядам виникати в повітряних включеннях. З'єднувач повністю ізольований, має металевий корпус, захищений від доторкання, водонепроникний і придатний для зовнішнього встановлення. Обслуговування в експлуатації не потрібне.
Систему застосовують у RMU, КРП із вимикачами, високовольтних двигунах, трансформаторах, конденсаторах, вимірювальних перетворювачах і кабельних коробках. Інтерфейси з боку обладнання відповідають EN 50180, EN 50181 і DIN 47637, а вилка підходить до будь-яких кабелів із пластмасовою ізоляцією. Конструктивно з'єднувач складається з контактної системи з контактним кільцем, натяжним конусом і упорною деталлю, ізолювальної й полекерувальної частини та корпусу з дзвоноподібним фланцем, натискною втулкою, пружиною, термоусаджувальною трубкою й виводом екрана. Рідкого ізоляційного матеріалу немає, кабельну муфту на місці не розкривають, а трансформатори й КРПЕ можна повністю випробувати на заводі. Масляні й газові роботи під час монтажу та введення в експлуатацію відпадають.
Ряд містить п'ять розмірів. Розмір 0 розрахований на Um 24 кВ і 250 А, розмір 1 на 36 кВ і 630 А, розмір 2 на 42 кВ і 800 А, розмір 3 на 42 кВ і 1250 А, розмір 3-S на 52 кВ і 1250 А. Рівень грозового імпульсу становить від 125 до 250 кВ, випробувальна змінна напруга протягом 5 хвилин від 54 до 117 кВ. Часткові розряди за 2·U0 не перевищують 10 пКл, короткочасний струм за 1 с сягає від 16 до 60 кА. Типові випробування проведено за IEC 60502-4:2005 і DIN VDE 0278-629-1:2006. Переріз жил залежно від розміру й типу жили лежить у межах 16–1000 мм².
Стандартні артикули розраховані на кабелі DIN VDE з круглими багатодротовими жилами з алюмінію або міді й постачаються комплектом із трьох штук. Варіанти з ємнісним відведенням напруги, трижильні, ґрунтостійкі й морські виконання добирають конфігуратором. Контактну систему монтують спеціальним інструментом, роботи виконує кваліфікований персонал. PFISTERER навчає й сертифікує монтажників, сертифікат чинний 5 років. Серед аксесуарів є заглушки для герметичного закриття гнізд під напругою, захисні ковпачки, випробувальні й адаптерні з'єднувачі, гнізда для випробування кабелів, випробувальні кабелі, монтажний інструмент і спеціальне мастило.
Технічні характеристики
| Найбільша робоча напруга Um | 24 / 36 / 42 / 42 / 52 кВ (розміри 0 / 1 / 2 / 3 / 3-S) |
|---|---|
| Номінальний струм | 250 / 630 / 800 / 1250 / 1250 А |
| Грозовий імпульс (BIL) | 125 / 170 / 200 / 200 / 250 кВ |
| Випробування змінною напругою 5 хв | 54 / 81 / 95 / 95 / 117 кВ |
| Часткові розряди за 2·U0 | ≤ 10 пКл |
| Короткочасний струм 1 с | 16 / 31,5 / 40 / 60 / 60 кА |
| Переріз жил | 16–1000 мм² (залежно від розміру й типу жили) |
| Ізоляція | силіконова гума (LSR) |
| Типові випробування | IEC 60502-4:2005 / DIN VDE 0278-629-1:2006 |
| Інтерфейс з боку обладнання | EN 50180, EN 50181, DIN 47637 |
Запит ціни та строку поставки
MV-CONNEX — роз'ємні кабельні з'єднувачі зовнішнього конуса, розміри 0–3-S, 24–52 кВ, 250–1250 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 60 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
