Неізольовані проводи ПЛ: сталеалюмінієві (ACSR), зокрема великого перерізу для ліній НВН, термостійкі, високоміцні та з композитним осердям з вуглецевого волокна
TBEA виробляє неізольовані проводи для повітряних ліній усіх класів напруги, від розподільних мереж до ліній надвисокої напруги 1000 кВ. Ряд охоплює сталеалюмінієві проводи, проводи великого перерізу, термостійкі, високоміцні й з композитним осердям з вуглецевого волокна. Проводи компанії працюють, зокрема, на лінії 1000 кВ Яньтай — Вейхай.
- ACSR
- JL/G1A — алюміній + сталеве осердя
- Великого перерізу для НВН
- JL1/G3A — високоміцна сталь, підвищена стійкість до ожеледі та вітру
- Термостійкі
- проводи з термостійкого сплаву алюмінію: 150, 210, 230 °C тривало
- Високопровідні
- сталеве осердя + алюміній підвищеної провідності; проводи з осердям зі сплаву алюмінію
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

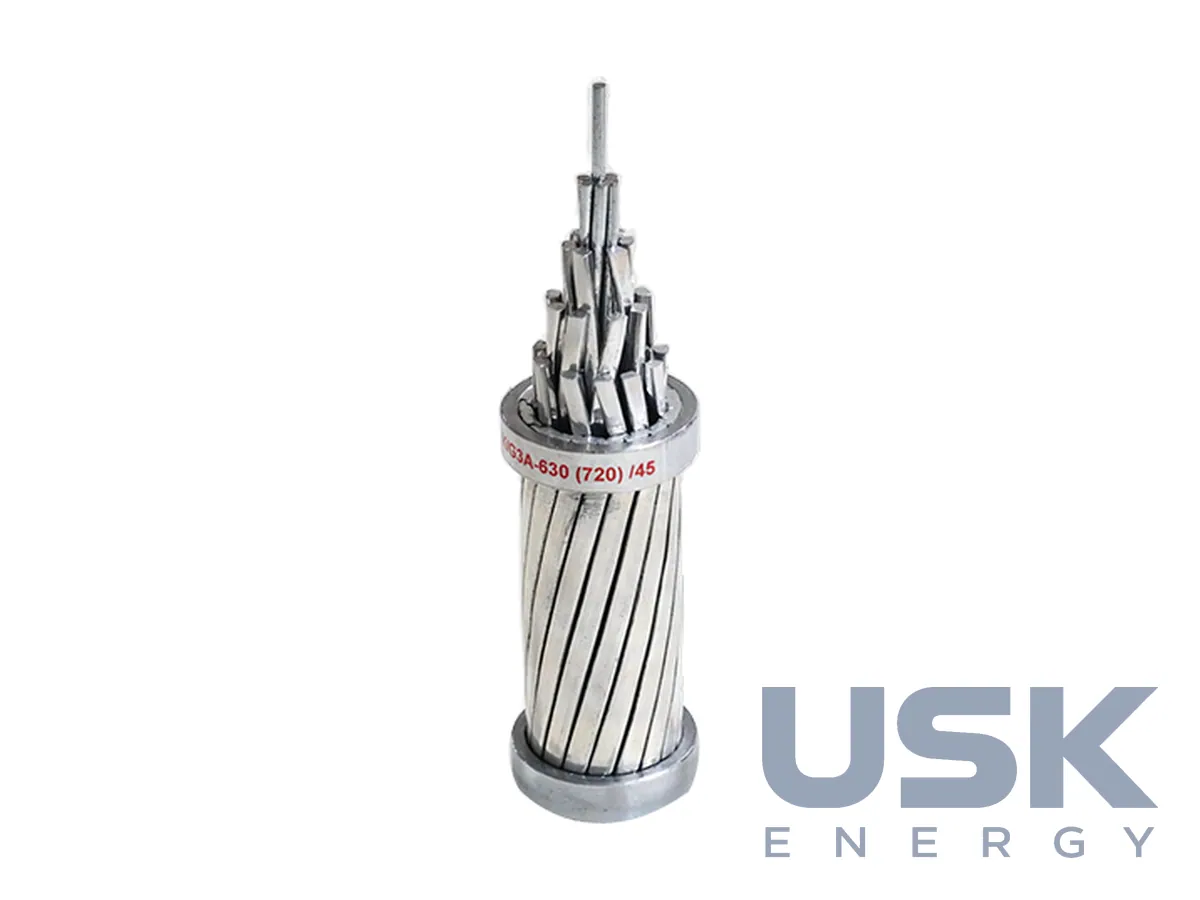

За призначенням це аналоги сталеалюмінієвих проводів АС, АСКС, АСВТ і проводів підвищеної пропускної здатності. Сталеалюмінієвий провід JL/G1A поєднує міцне сталеве осердя з добре провідними алюмінієвими повивами. Алюміній приблизно втричі легший за сталь, тож лінія важить менше, опори навантажені слабше, а будівництво дешевше. Провід великого перерізу JL1/G3A для ліній надвисокої напруги має осердя з високоміцного сталевого дроту й великий переріз алюмінію. Активний опір і втрати в ньому нижчі, провід стійкий до ожеледних і вітрових навантажень.
Проводи зі сталевим осердям і алюмінієм підвищеної провідності, а також проводи з осердям зі сплаву алюмінію мають менший питомий опір і передають енергію з меншими втратами. Щоб збільшити пропускну здатність наявних ліній, TBEA випускає проводи з термостійкого сплаву алюмінію та сталеалюмінієві термостійкі проводи. Вони тривало працюють за 150, 210 і 230 °C проти 70–100 °C у звичайних алюмінієвих і зберігають провідність та міцність. Проводи з надвисокоміцним сталевим осердям і сплавом алюмінію йдуть на великі переходи через річки та ущелини.
Провід з композитним осердям з вуглецевого волокна за того самого діаметра пропускає в 1,6–2,0 раза більший струм, ніж сталеалюмінієвий. Він тривало працює за температури до 200 °C і має високу корозійну стійкість. Проводи розширеного діаметра мають пухке звивання внутрішніх повивів, тому за того самого перерізу зовнішній діаметр більший. Напруженість поля на поверхні нижча, напруга початку корони вища, втрати на корону менші.
Поряд із неізольованими TBEA випускає ізольовані проводи ПЛ 1 і 10 кВ, зокрема зі сталевим осердям і зі сплаву алюмінію.
Технічні характеристики
| ACSR | JL/G1A — алюміній + сталеве осердя |
|---|---|
| Великого перерізу для НВН | JL1/G3A — високоміцна сталь, підвищена стійкість до ожеледі та вітру |
| Термостійкі | проводи з термостійкого сплаву алюмінію: 150, 210, 230 °C тривало |
| Високопровідні | сталеве осердя + алюміній підвищеної провідності; проводи з осердям зі сплаву алюмінію |
| Для великих переходів | надвисокоміцне сталеве осердя + сплав алюмінію |
| Вуглеволокно | композитне осердя, струм у 1,6–2,0 раза вищий, ніж у ACSR того самого діаметра, до 200 °C |
| Розширеного діаметра | зниження корони та втрат на корону |
| Референції | проводи для лінії 1000 кВ Яньтай — Вейхай |
Запит ціни та строку поставки
Неізольовані проводи ПЛ: сталеалюмінієві (ACSR), зокрема великого перерізу для ліній НВН, термостійкі, високоміцні та з композитним осердям з вуглецевого волокна. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 7614 10 00 00 (зі сталевим осердям) 7614 90 00 00 (інші) |
|---|---|
| HS, 6 знаків | 7614 10 |
| CN (ЄС) | 7614 10 00 7614 90 00 |
| HTSUS (США) | 7614 10 50 00 7614 90 50 00 |
| Митний тариф КНР | 7614 10 00 00 7614 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку температуру витримують термостійкі проводи TBEA?
Проводи з термостійкого сплаву алюмінію тривало працюють за 150, 210 і 230 °C. Звичайні алюмінієві проводи розраховано на 70–100 °C.
Наскільки більший струм пропускає провід з вуглеволоконним осердям?
За того самого діаметра струм у 1,6–2,0 раза вищий, ніж у сталеалюмінієвого проводу. Тривала робоча температура до 200 °C.
Для яких ліній призначено провід JL1/G3A?
Провід великого перерізу JL1/G3A ставлять на лінії надвисокої напруги, де потрібні малі втрати та стійкість до ожеледі й вітру.
