Warning Spheres — сигнальні кулі-маркери Ø 600 мм для проводів і грозотросів ПЛ будь-якої напруги
Сигнальні кулі PFISTERER діаметром 600 мм роблять проводи й грозозахисні троси повітряних ліній добре помітними для низьколітних літаків і гелікоптерів. Маркери відповідають рекомендаціям ICAO щодо маркування перешкод і підходять для ліній будь-якої напруги без зміни ізоляційних відстаней. Каталожна програма охоплює проводи діаметром від 9,3 до 54,8 мм.
- Діаметр кулі
- 600 мм
- Матеріал півсфер
- фарбований поліетилен, стійкий до УФ та озону
- Кольори
- червоний, помаранчевий, білий; червоно-білий, помаранчево-білий
- Діаметр проводу
- 9,3–54,8 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
За даними виробника, PFISTERER розробляє сигнальні кулі з 1964 року й працює над тим, щоб колір маркерів довго не вигоряв. Кулі ставлять поблизу аеропортів і на високих прольотах через річки, озера, фіорди, долини, дороги, залізниці, будмайданчики й трубопроводи. Їх також монтують поруч із військовими об'єктами, поліцейськими дільницями, лікарнями, на гелікоптерних маршрутах та в інших зонах низьких польотів. Маркери кріплять на верхні проводи, грозозахисні троси або на верх опор. Завдання маркера просте, він має завчасно показати пілоту низьколітного літака чи гелікоптера, де проходить провід.

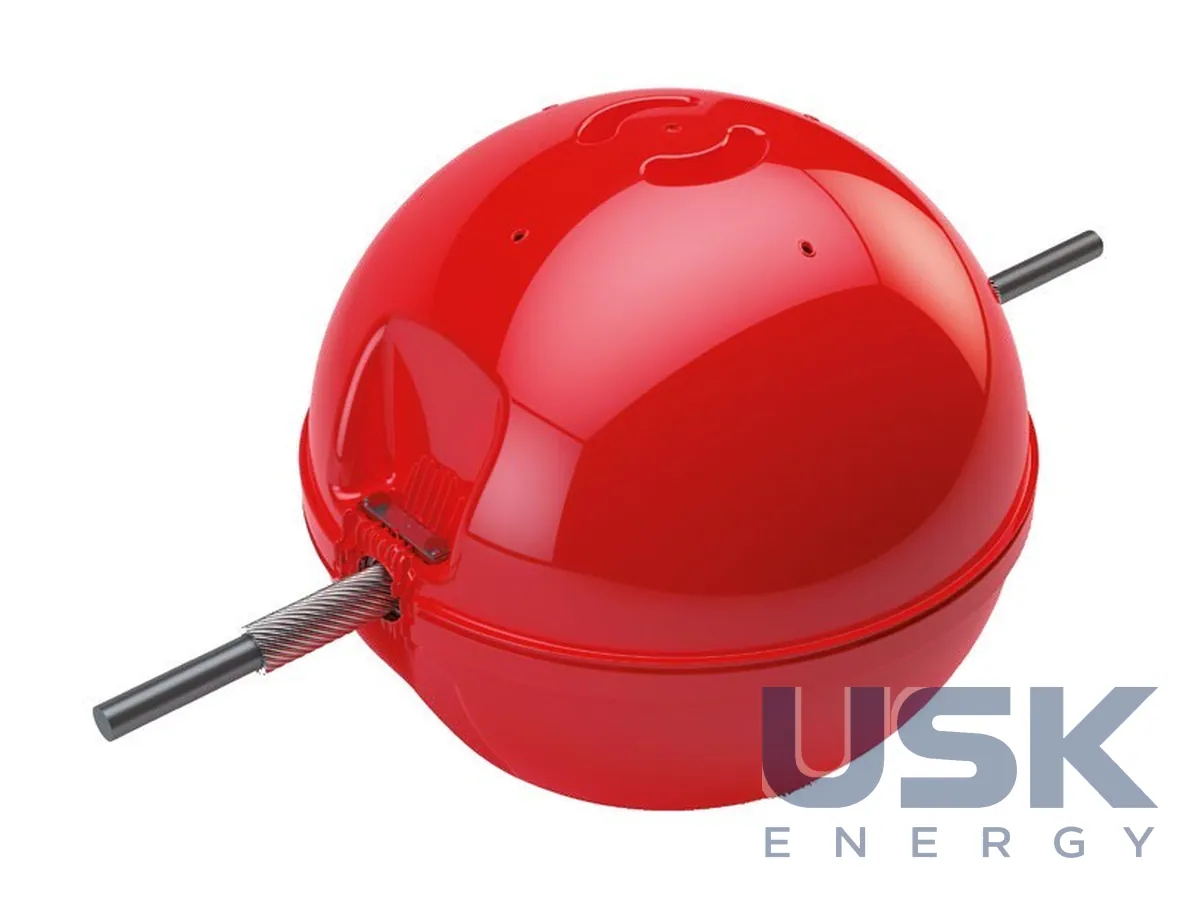

Маркер складається з двох півсфер, які тримаються на проводі двома болтовими затискачами. Півсфери зроблено з фарбованого поліетилену, стійкого до ультрафіолету й озону. Спеціальний механізм кріплення дає змогу одному монтерові легко встановити кулю. Затискач сконструйовано так, що під час затягування болтів матеріал не деформується, а стопорна пластина з нержавної сталі не дає затискачу послабитися. Жорсткість кулі висока, тому півсфери не деренчать, не шумлять і не отримують утомних пошкоджень від вібрації за весь строк служби проводу.
Губки затискачів виготовлено з алюмінієвого сплаву з рифленим каналом, тож куля не прослизає по проводу. Пластини й гвинти виконано з гарячеоцинкованої сталі. Дренажні отвори не дають накопичуватися всередині дощовій воді й конденсату. Півсфери вкладаються одна в одну, що зменшує витрати на транспортування та зберігання. Програма охоплює проводи від 9,3 до 54,8 мм із кроком 1,3 мм. Для алюмінієвих проводів і тросів OPGW виробник радить ставити кулі поверх захисних спіральних прутків. Як опцію постачають болти з нержавної сталі.

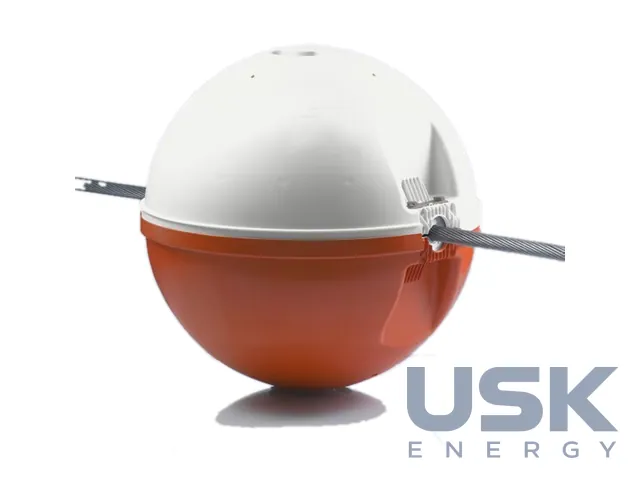

Кулі фарбують у червоний, помаранчевий або білий колір, є також двоколірні червоно-білі й помаранчево-білі виконання. Колір добирають так, щоб він контрастував із природним фоном. Там, де фон змінюється за сезонами, ставлять двоколірні кулі або чергують білі з помаранчевими чи червоними, і лінія лишається помітною з повітря цілий рік.
Технічні характеристики
| Діаметр кулі | 600 мм |
|---|---|
| Матеріал півсфер | фарбований поліетилен, стійкий до УФ та озону |
| Кольори | червоний, помаранчевий, білий; червоно-білий, помаранчево-білий |
| Діаметр проводу | 9,3–54,8 мм |
| Затискачі | алюмінієвий сплав із рифленим каналом |
| Кріплення | гарячеоцинкована сталь; стопорна пластина — нержавна сталь |
| Вимоги | рекомендації ICAO з маркування перешкод |
| Опція | S — болти з нержавної сталі |
Запит ціни та строку поставки
Warning Spheres — сигнальні кулі-маркери Ø 600 мм для проводів і грозотросів ПЛ будь-якої напруги. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 3926 90 97 90 |
|---|---|
| HS, 6 знаків | 3926 90 |
| CN (ЄС) | 3926 90 97 |
| HTSUS (США) | 3926 90 99 89 |
| Митний тариф КНР | 3926 90 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи треба змінювати ізоляційні відстані після встановлення куль?
Ні, кулі придатні для ліній електропередавання й розподільних ліній будь-якої напруги без зміни ізоляційних відстаней.
На які діаметри проводу розраховано сигнальні кулі?
Каталожна програма охоплює проводи від 9,3 до 54,8 мм із кроком 1,3 мм. Для алюмінієвих проводів і OPGW кулі рекомендують ставити поверх захисних спіральних прутків.
Яким вимогам відповідають сигнальні кулі PFISTERER?
Кулі діаметром 600 мм відповідають рекомендаціям ICAO щодо маркування перешкод. Їх постачають червоного, помаранчевого й білого кольору та у двоколірних виконаннях.
