Allied — композитні стрижневі та лінійно-опорні ізолятори із силіконовою оболонкою до 400 кВ
Композитні ізолятори Allied мають склопластиковий стрижень і ребристу оболонку із силіконової гуми. Лінійка охоплює підвісні й натяжні стрижневі ізолятори з механічним навантаженням до 600 кН та лінійні опорні ізолятори до 400 кВ. Їх ставлять на ПЛ розподільних і магістральних мереж, зокрема в забруднених і прибережних районах.
- Матеріал оболонки
- силіконова гума
- Стрижень
- склопластик
- Стрижневі ізолятори
- механічне навантаження до 600 кН
- Лінійні опорні ізолятори
- до 400 кВ
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Силіконові композитні ізолятори Allied випускає з 2000 року і, за даними компанії, є провідним постачальником таких виробів для розподільних мереж Великої Британії. Спершу попит тримався на довгострижневих ізоляторах низької та середньої напруги. Згодом до програми додалися підвісні й натяжні стрижні вищих навантажень і лінійні опорні ізолятори для ПЛ високої напруги. Сьогодні в програмі довгі стрижні з навантаженням до 600 кН, композитні лінійно-опорні ізолятори до 400 кВ і спеціальні вироби, розроблені разом із National Grid для T-Pylon.

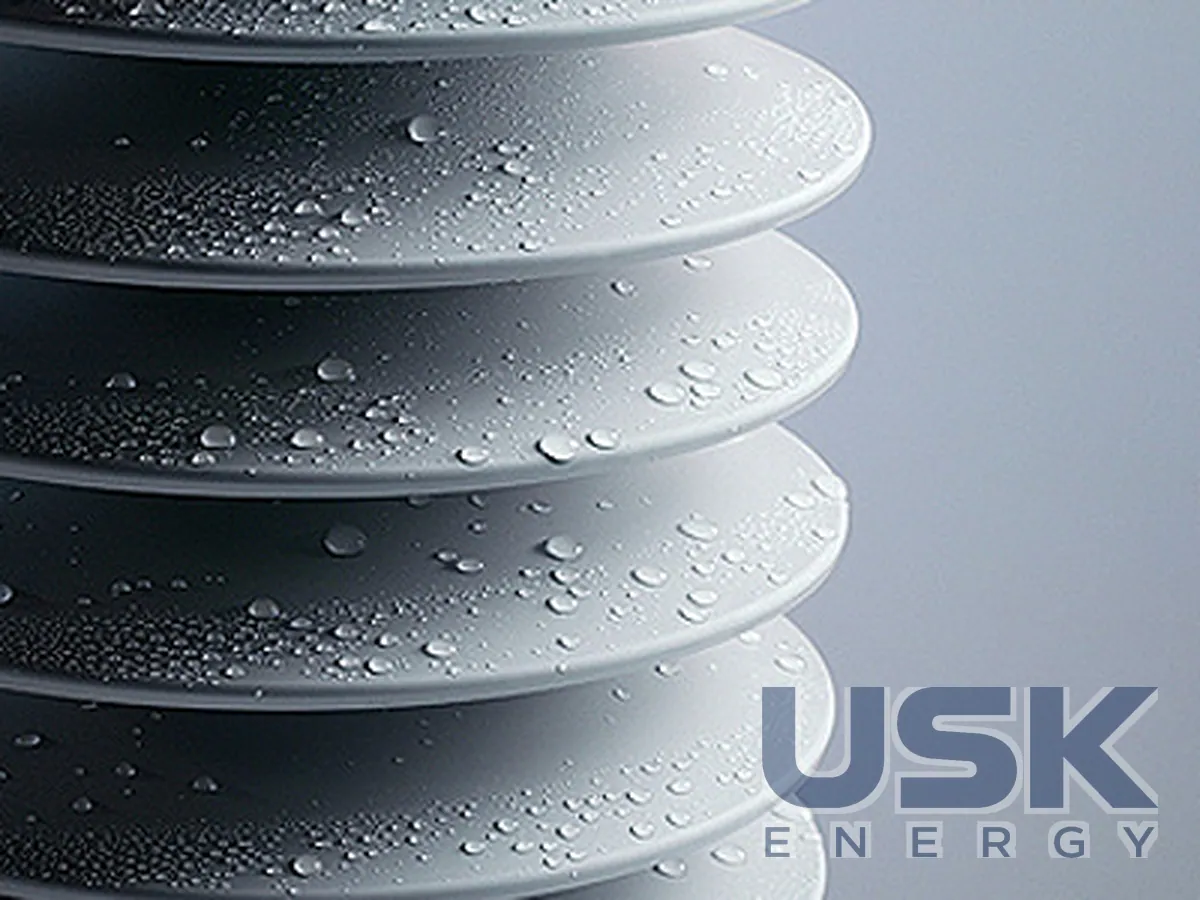

Несучий елемент виготовлено зі склопластикового стрижня. На нього формують ребристу оболонку із силіконової гуми, а кінцеві фітинги обпресовують на стрижень. Стрижень сприймає механічне навантаження, а оболонка відповідає за ізоляцію та шлях витоку. Силікон гідрофобний, і це дає добрі характеристики в забруднених і прибережних районах. Мала маса порівняно з порцеляною спрощує підйом і монтаж на опорі.
Для компактних ліній 132 кВ Electricity North West компанія постачала композитні опорні й натяжні ізолятори разом з арматурою, розробленою й погодженою під провід OPPC. Для першого у світі пілотного проєкту T-Pylon National Grid на 400 кВ, лінії до АЕС Hinkley Point, Allied створила ізолювальні «ромбоподібні» конструкції та звичайні гірлянди під дуже високі комбіновані механічні навантаження. Збірки пройшли моделювання, прототипування й повні електричні випробування. Для проєкту Smartwires і UK Power Networks виготовляли склопластикові опорні ізолятори збільшеного діаметра 160 мм із жорсткими вимогами до прогину.
Механічні й електромеханічні випробування проводять на машинах 500 і 1000 кН та на консольній машині 300 кН·м. Високовольтні випробування виконує власна лабораторія Allied. Конструктори працюють у 3D, рахують вузли методом скінченних елементів і друкують прототипи на 3D-принтері. Так форму, розміри й кріплення виробу погоджують із замовником ще до виготовлення оснащення. Це стосується і серійних стрижнів, і спеціальних конструкцій для нетипових опор. Для таких опор окремо рахують комбіновані навантаження на всю збірку, як це робили для T-Pylon.
Технічні характеристики
| Матеріал оболонки | силіконова гума |
|---|---|
| Стрижень | склопластик |
| Стрижневі ізолятори | механічне навантаження до 600 кН |
| Лінійні опорні ізолятори | до 400 кВ |
| Виробництво | з 2000 р. |
Запит ціни та строку поставки
Allied — композитні стрижневі та лінійно-опорні ізолятори із силіконовою оболонкою до 400 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 10 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 10 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яке механічне навантаження витримують стрижневі ізолятори Allied?
Підвісні й натяжні стрижневі ізолятори випускаються з механічним навантаженням до 600 кН. Випробування проводять на машинах 500 і 1000 кН.
До якої напруги є лінійні опорні композитні ізолятори?
Лінійні опорні ізолятори Allied виготовляють до 400 кВ. Для пілотної лінії T-Pylon National Grid на 400 кВ компанія розробила спеціальні ізолювальні конструкції.
З яких матеріалів виготовлено ізолятор?
Стрижень склопластиковий, оболонка ребриста із силіконової гуми, кінцеві фітинги обпресовано на стрижень.
