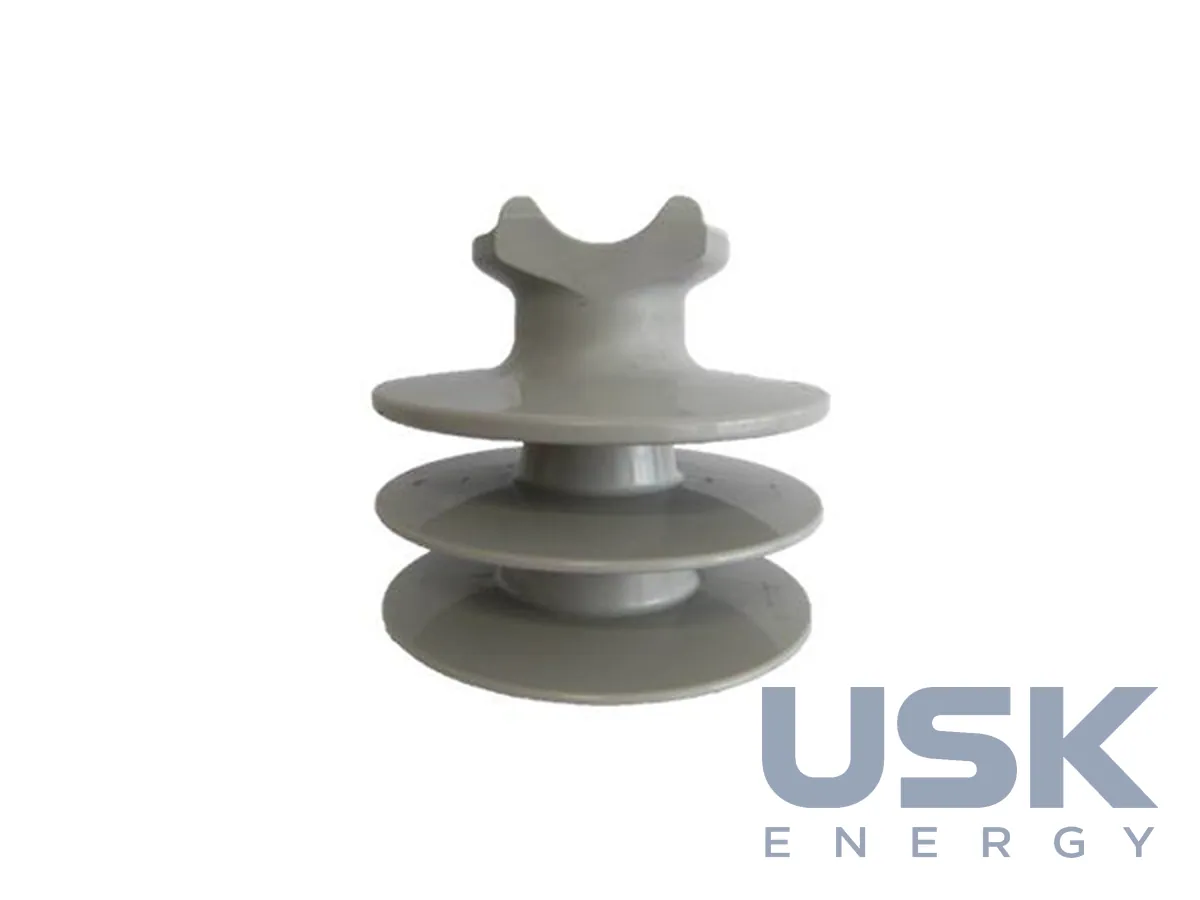

Allied HDPE — штирові ізолятори з поліетилену високої щільності 15–36 кВ
Штирові ізолятори Allied HDPE з поліетилену високої щільності призначені для розподільних ПЛ 15–36 кВ. Це легка й міцна альтернатива традиційним порцеляновим штировим ізоляторам, яка не б'ється. Лінійку ставлять на нові лінії й під час заміни порцеляни, зокрема на солоних узбережжях, у тропіках і в районах із вандалізмом.
- Клас напруги
- 15–36 кВ
- Матеріал
- поліетилен високої щільності (ПЕНЩ)
- Типорозміри
- ANSI 55-3 (C-шийка), 55-4, 55-5, 55-6 (F-шийка)
- Довжина шляху витоку
- 180 / 300 / 400 / 535 мм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Виріб відзначено галузевими нагородами. Матеріал виготовляють за власною рецептурою Allied. Його розробили в 3D, окремо відпрацювали рецептуру матеріалу й провели широкі випробування. ПЕНЩ гідрофобний, а форма ізолятора дає збільшений шлях витоку. Тому лінійка працює в будь-яких умовах і особливо добре в забруднених районах. Гідрофобна поверхня різко знижує струми витоку й проблеми з потенціалом дотику на опорі.
Матеріал має високу трекінгостійкість і хімічну стійкість. Ізолятор не б'ється й витримує удари, тому його не бояться ставити там, де порцеляну розбивають вандали. Він добре тримає скручування. Мала маса спрощує підйом на опору й монтаж. Лиття йде без порожнин і з коротким циклом виготовлення. Виробництво має низький вуглецевий слід, а сам ізолятор на 100 % придатний до переробки й розрахований на тривалий строк служби.
Типорозміри відповідають ANSI. 55-3 з C-шийкою має шлях витоку 180 мм, суху розрядну напругу 60 Гц 60 кВ, під дощем 35 кВ, імпульсну 100/125 кВ і пробивну 160 кВ. У 55-4 з F-шийкою відповідно 300 мм, 80/45 кВ, 125/190 кВ і 180 кВ. 55-5 дає 400 мм, 90/60 кВ, 140/200 кВ і 180 кВ. Найбільший 55-6 має 535 мм, 105/70 кВ, 155/200 кВ і 200 кВ.
Міцність на згин в усіх виконань однакова, 10 кН. Рівень радіозавад менше 10 мкВ. Отвір під штир виконують під ANSI 1″ або BS 3288 Fig 16, залежно від штиря, що стоїть на лінії. Типорозмір добирають за класом напруги лінії та ступенем забруднення траси.
Ізолятори випускають за британськими стандартами та ANSI, можливе постачання за IEC. Тому їх ставлять і в мережах, що працюють за BS, і там, де прийнято ANSI. Для всієї лінійки 15–36 кВ є технічний лист та інструкція з монтажу. Виготовляє їх завод Allied у Танстоллі, Стаффордшир, де працюють і конструктори, і лабораторія. Застосовують ізолятори на нових ПЛ і під час заміни порцелянових штирових ізоляторів на наявних лініях.
Технічні характеристики
| Клас напруги | 15–36 кВ |
|---|---|
| Матеріал | поліетилен високої щільності (ПЕНЩ) |
| Типорозміри | ANSI 55-3 (C-шийка), 55-4, 55-5, 55-6 (F-шийка) |
| Довжина шляху витоку | 180 / 300 / 400 / 535 мм |
| Міцність на згин | 10 кН |
| Розрядна напруга 60 Гц, суха | 60 / 80 / 90 / 105 кВ |
| Розрядна напруга 60 Гц, під дощем | 35 / 45 / 60 / 70 кВ |
| Імпульсна розрядна (+/−) | 100/125 … 155/200 кВ |
| Пробивна напруга | 160–200 кВ |
| Рівень радіозавад | < 10 мкВ |
| Отвір під штир | ANSI 1″ або BS 3288 Fig 16 |
Запит ціни та строку поставки
Allied HDPE — штирові ізолятори з поліетилену високої щільності 15–36 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 10 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 10 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які довжини шляху витоку є в лінійці HDPE?
Чотири типорозміри за ANSI мають шлях витоку 180, 300, 400 і 535 мм. Найменший 55-3, найбільший 55-6.
Яка механічна та електрична міцність ізолятора?
Міцність на згин усіх виконань 10 кН. Пробивна напруга від 160 до 200 кВ залежно від типорозміру.
Під який штир виконано отвір?
Під штир ANSI 1″ або BS 3288 Fig 16. Ізолятори випускають за британськими стандартами та ANSI, можливе постачання за IEC.
