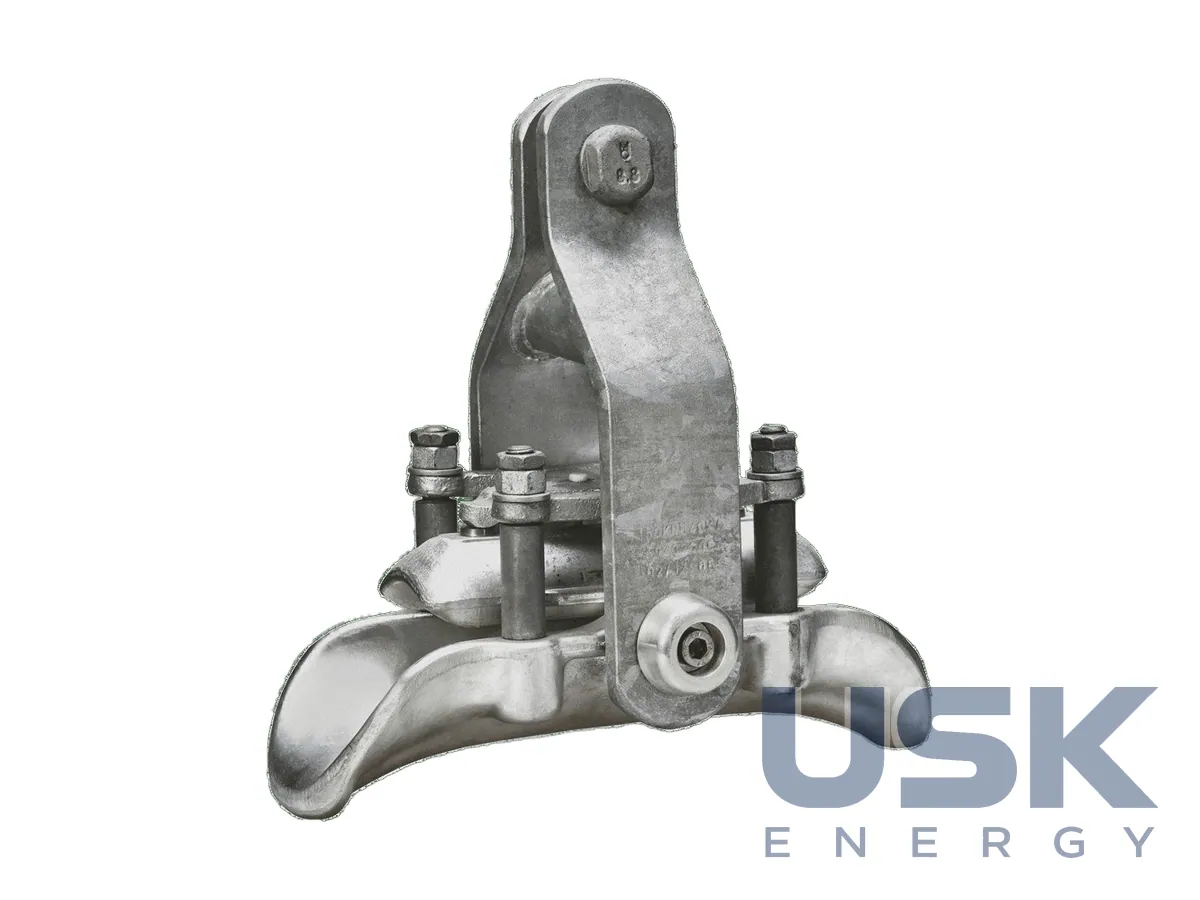

Підтримувальні затискачі для проводів ПЛ

Опис

Підтримувальний затискач тримає провід у нижній точці підвісної гірлянди на проміжній опорі ПЛ. Через нього вага проводу, ожеледь і вітрове навантаження передаються на гірлянду і траверсу, а сам провід у затискачі не повинен пошкоджуватися ні при статичному навантаженні, ні при коливаннях. Mosdorfer випускає підтримувальні, або підвісні, затискачі для одиночних проводів і розщеплених фаз ПЛ передачі та розподілу.

Корпус і деталі затискачів виготовляються з алюмінієвих сплавів. Алюмінієвий корпус не утворює гальванічної пари з алюмінієвими і сталеалюмінієвими проводами, тому в місці контакту не розвивається корозія, а маса вузла підвіски залишається невеликою. Ложе затискача має плавний вигин, який повторює провисання проводу на виході з затискача і зменшує місцевий згин.

Для ПЛ надвисокої напруги та HVDC випускаються затискачі без корони. Їхні деталі мають збільшені радіуси заокруглень і гладкі поверхні, щоб напруженість поля на краях не перевищувала порогу коронного розряду. На таких лініях корона дає втрати енергії, радіозавади і шум, тому форма затискача має не менше значення, ніж його механічна міцність.

У каталозі Hängeklemmen затискачі зведені в таблиці за діаметрами проводу. Типорозміри перекривають діапазон приблизно від 9,0 до 44,0 мм, кожному діапазону відповідає свій номер виробу і своя маса. Для розщеплених фаз є окремі виконання, які кріплять кілька субпроводів однієї фази в одному вузлі підвіски.

Під час експлуатації найбільше навантаження на провід виникає саме на виході з підтримувального затискача, де еолова вібрація створює циклічний згин. Тому затискач часто встановлюють разом із захисними спіралями, які накладаються на провід у зоні затискача, а в прольоті ставлять гасники вібрації. Правильно підібраний затискач з відповідним ложем і гасниками разом убезпечують провід від втомних обривів дротів у місці підвіски протягом усього строку служби лінії.

Затискачі розраховуються і випробовуються за IEC 61284, міжнародним стандартом на арматуру повітряних ліній. Стандарт визначає механічні випробування, перевірку на нагрівання струмом і випробування на корону та радіозавади, які проходить арматура перед поставкою.

Mosdorfer, виробник з міста Вайц в Австрії, спеціалізується на арматурі для повітряних ліній. Підтримувальні затискачі є частиною повних комплектів арматури гірлянд HVAC і HVDC, які компанія проєктує під лінію разом з ізоляторами, зчіпною арматурою і захисними кільцями. До програми входять також системи гасіння коливань, тобто гасники вібрації і розпірки-гасники, які встановлюються поряд із затискачами в прольоті.

Для підбору затискача виробнику передають марку і діаметр проводу, кількість субпроводів у фазі, клас напруги лінії, розрахункове вертикальне навантаження і кут повороту лінії на опорі. Для ліній НВН і HVDC окремо вказують, що потрібне виконання без корони.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
