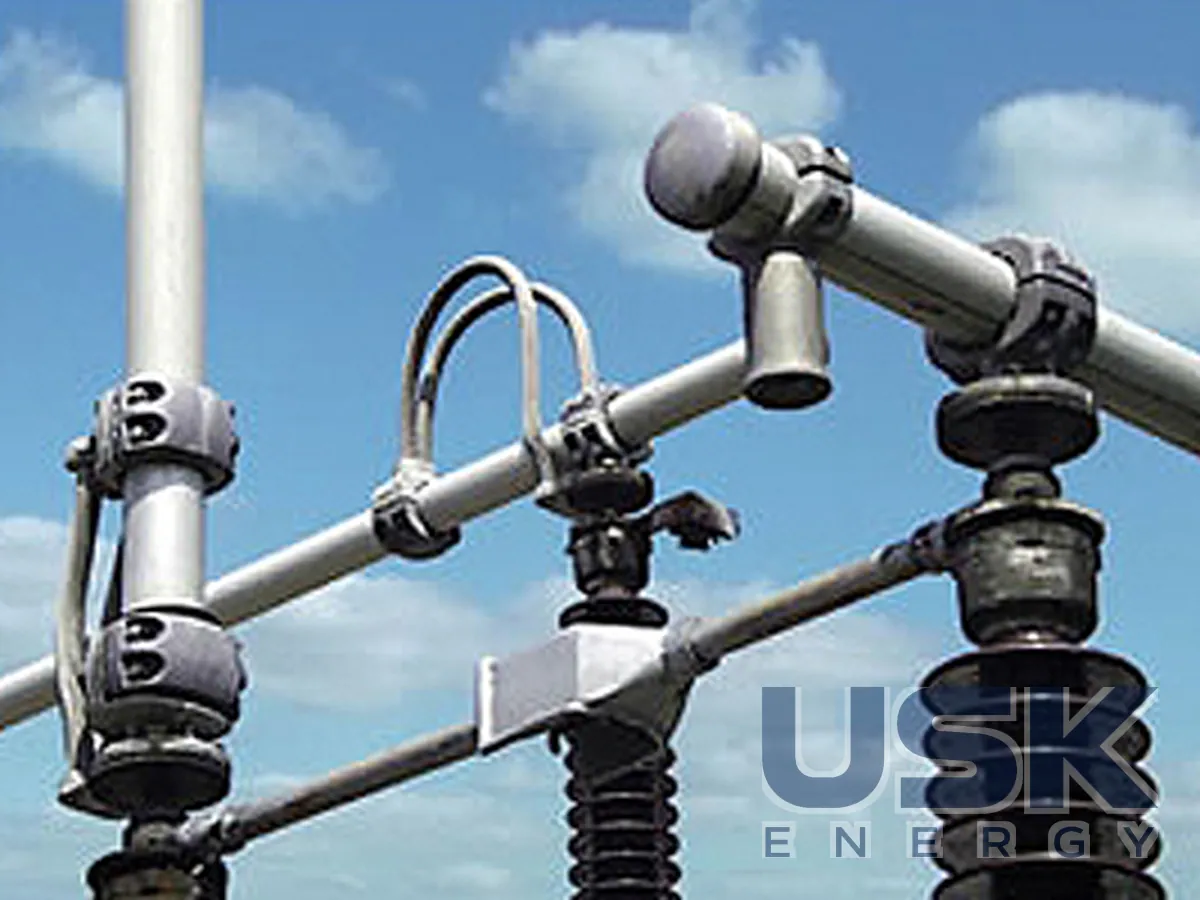

Allied — підстанційні затискачі та з'єднувачі з бронзи й алюмінію до 500 кВ, біметалеві перехідні
Підстанційні затискачі та з'єднувачі Allied призначені для ошиновки відкритих розподільних установок і підстанцій напругою до 500 кВ. Їх виготовляють із бронзи або алюмінію, а для переходу між алюмінієм і міддю пропонують біметалеві з'єднувачі Al–Cu.
- Клас напруги
- до 500 кВ
- Матеріали
- бронза, алюміній; біметалеві Al–Cu
- Стандарти
- міжнародні стандарти на підстанційну арматуру; спеціальні виконання на замовлення
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Компанія проєктує й постачає з'єднувачі для підстанцій передавальних і розподільних мереж за міжнародними стандартами. Під конкретне компонування й обладнання конструктори роблять індивідуальні виконання. З'єднувачами приєднують гнучку та жорстку ошиновку до виводів трансформаторів, вимикачів, роз'єднувачів, трансформаторів струму й напруги. Ними ж виконують відгалуження та з'єднання шин, тож один постачальник закриває всі контактні вузли розподільної установки. Конструкцію затискача погоджують під креслення виводу апарата й тип провідника.
Затискачі випускають у двох матеріалах, бронзі та алюмінії. Окремий випадок становить місце, де алюмінієва шина або провід підходить до мідного виводу апарата. Для такого переходу призначені біметалеві з'єднувачі Al–Cu, у яких алюміній і мідь не стикаються напряму. Так виключається електрохімічна корозія в місці контакту.
З'єднувачі постачають разом з опорними ізоляторами підстанцій Allied до 800 кВ. Ізолятори бувають порцеляновими суцільними, гібридними з порцеляновим стрижнем і силіконовою оболонкою та суто композитними. Тому вузол ошиновки замовник отримує від одного виробника з погодженими між собою ізоляцією й контактною арматурою. Для ПЛ, що заходять на підстанцію, компанія випускає ще й лінійну арматуру та ізолятори гірлянд. У тій самій програмі є роз'єднувачі-вимикачі навантаження ABSD та іскрові проміжки TAG для розподільних ПЛ.
Конструкторський відділ працює в 3D і рахує вузли методом скінченних елементів, а за потреби робить швидкі прототипи, щоб погодити конструкцію із замовником до виготовлення. Заводська лабораторія має механічне й високовольтне обладнання. Тут проводять типові та вибіркові випробування арматури й видають протоколи, а лабораторію можна залучити й для сторонніх випробувань.
Завод і лабораторія розташовані в Танстоллі (Сток-он-Трент, Стаффордшир). Allied входить до шведської групи Addtech і постачає продукцію замовникам у Великій Британії та за її межами. Виробництво й лабораторія працюють за системою менеджменту ISO 9001 та ISO 14001, а систему охорони праці приведено у відповідність до ISO 45001. Типорозміри, діапазони перерізів і номінальні струми добирають на запит під конкретний провідник, вивід апарата та клас напруги підстанції.
Технічні характеристики
| Клас напруги | до 500 кВ |
|---|---|
| Матеріали | бронза, алюміній; біметалеві Al–Cu |
| Стандарти | міжнародні стандарти на підстанційну арматуру; спеціальні виконання на замовлення |
Запит ціни та строку поставки
Allied — підстанційні затискачі та з'єднувачі з бронзи й алюмінію до 500 кВ, біметалеві перехідні. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8535 90 00 00 |
|---|---|
| HS, 6 знаків | 8535 90 |
| CN (ЄС) | 8535 90 00 |
| HTSUS (США) | 8535 90 80 00 |
| Митний тариф КНР | 8535 90 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
До якого класу напруги застосовують з'єднувачі Allied?
Для підстанцій передавальних і розподільних мереж до 500 кВ. Опорні ізолятори, з якими їх комплектують, виготовляють до 800 кВ.
Чи є перехідні з'єднувачі алюміній мідь?
Так, біметалеві з'єднувачі Al–Cu виключають електрохімічну корозію в місці контакту алюмінієвої шини з мідним виводом обладнання.
До якого обладнання приєднують ці затискачі?
До виводів трансформаторів, вимикачів, роз'єднувачів, трансформаторів струму й напруги. Ними також виконують відгалуження та з'єднання шин.
