SILCOSIL — композитні ізолятори з силіконовою оболонкою для ПЛ, підстанцій і залізниць 1,5–1000 кВ
SILCOSIL — композитні ізолятори PFISTERER з оболонкою із силіконової гуми на напруги 1,5–1000 кВ змінного й постійного струму. Їх випускає PFISTERER Switzerland AG для ПЛ, підстанцій і залізниць. Програма охоплює підвісні й натяжні ізолятори з навантаженням до 1000 кН, лінійні штирові, опорно-підкісні, опорні підстанційні, порожнисті та залізничні ізолятори.
- Клас напруги
- 1,5–1000 кВ AC і DC
- Механічне навантаження підвісних/натяжних
- до 1000 кН
- Розподільні ізолятори
- стрижневі та лінійні штирові 1,5–145 кВ
- Матеріал оболонки
- HTV-силікон з наповнювачем ATH
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
За даними виробника, компанія понад 40 років працює з композитними ізоляторами й від початку бере для оболонки лише силіконову гуму. SILCOSIL випускають з 1975 року. У 1979 році з'явилися перші залізничні композитні ізолятори в Лечберзькому тунелі, у 1990 році підвісні й натяжні ізолятори на 420 кВ, а в 1998 році перший у світі опорно-підкісний ізолятор (braced line post) для 420 кВ. Виробництво сертифіковано за ISO 9001:2015, ISO 14001:2015 і ISO 45001:2018.

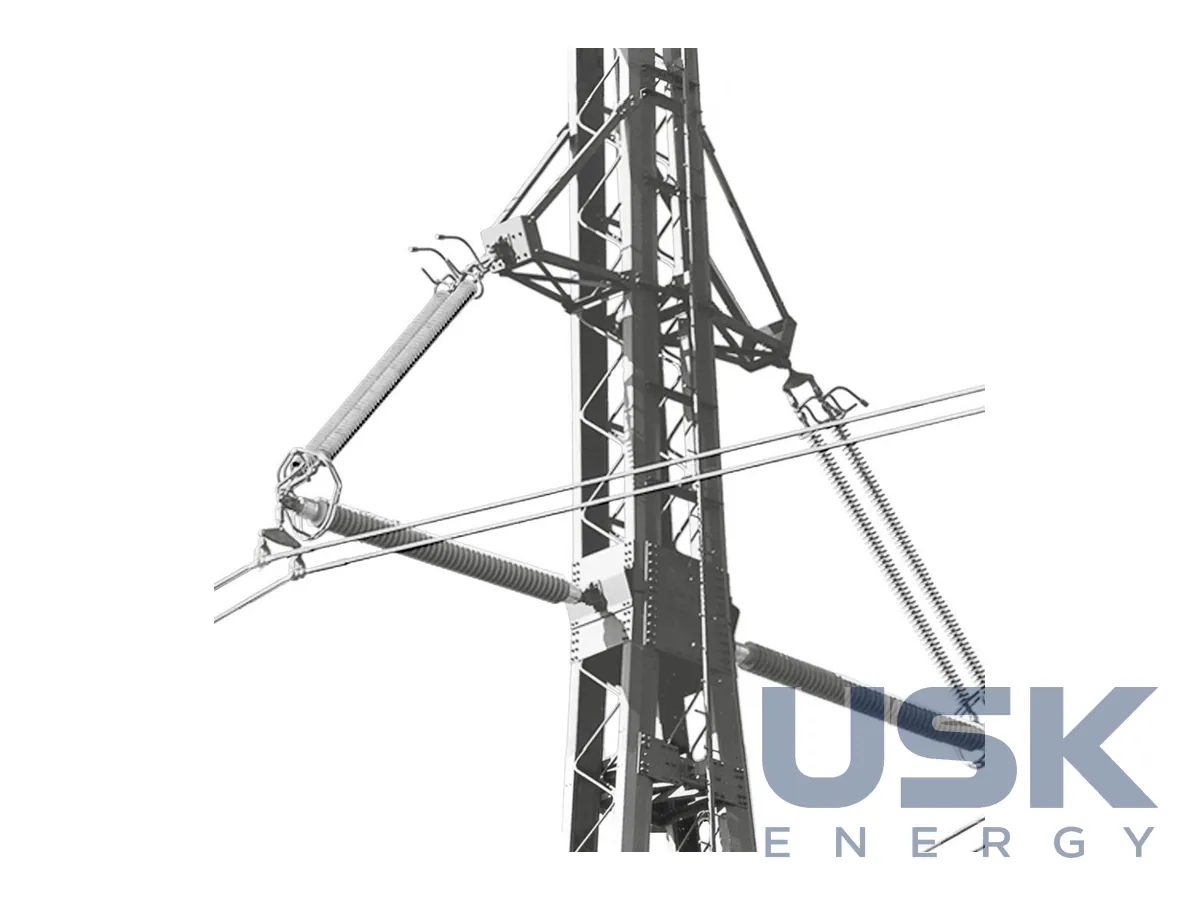

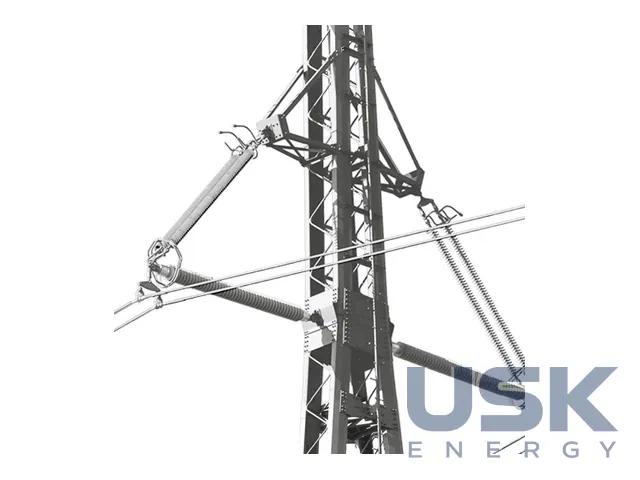

Для розподільних мереж є стрижневі й лінійні штирові ізолятори на 1,5–145 кВ, відтяжні ізолятори та запобіжники-роз'єднувачі (cutout) на 12, 24 і 36 кВ. Ізолювальні траверси потрібні для компактних ПЛ. Провід закріплено на траверсі, тому під вітром він не відхиляється вбік, і ізоляційні відстані можна зменшити. Ширина коридору скорочується до 50 % і більше, напруженість електромагнітного поля біля лінії падає, а пропускна здатність, за даними PFISTERER, зростає на 15–20 %.

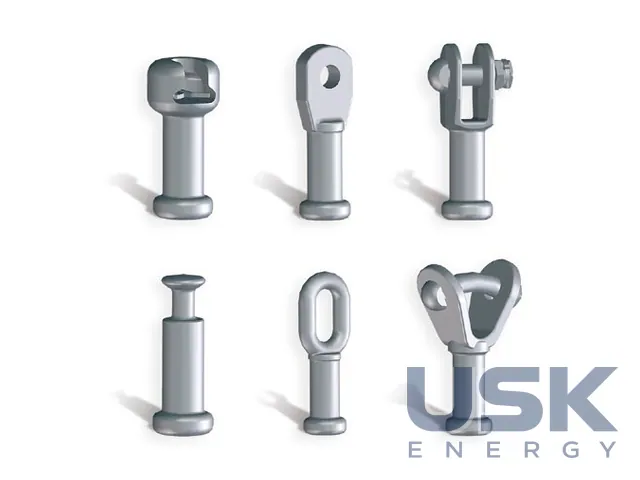

Ізолятор складається з оконцювачів, склопластикового стрижня й оболонки. Оконцювачі виконують за IEC 60120, IEC 60471, IEC 61466 або ANSI. До 70 кН їх виливають зі сталі, на більші навантаження кують, для контактної мережі роблять з алюмінію, гаряче цинкування виконують за IEC 60383. Стрижні виготовляють пултрузією зі скла E-CR, стійкого до крихкого руйнування, діаметром 14–38 мм для стрижневих і 38–170 мм для опорних ізоляторів. Оболонка з HTV-силікону з тригідратом алюмінію поєднує трекінго-ерозійну стійкість зі збереженням і перенесенням гідрофобності. Корпуси формують литтям під тиском від 1500 бар, модульним методом або автоматизованим безперервним литтям ACIM.
Оконцювачі опресовують на восьмикулачкових машинах із контролем тиску, ходу й акустичної емісії. Руйнівне навантаження приблизно на 20 % перевищує нормоване механічне навантаження SML. Приймально-здавальні випробування проводять за 50–80 % SML, результати зберігають десять років. Проєктують ізолятори за IEC 61109, IEC 61952 і IEC 62231, а випробування ведуть у власній високовольтній лабораторії.
Технічні характеристики
| Клас напруги | 1,5–1000 кВ AC і DC |
|---|---|
| Механічне навантаження підвісних/натяжних | до 1000 кН |
| Розподільні ізолятори | стрижневі та лінійні штирові 1,5–145 кВ |
| Матеріал оболонки | HTV-силікон з наповнювачем ATH |
| Стрижень | склопластик E-CR, Ø 14–38 мм (стрижневі), 38–170 мм (опорні) |
| Оконцювачі | IEC 60120, IEC 60471, IEC 61466, ANSI; гаряче цинкування за IEC 60383 |
| Стандарти ізоляторів | IEC 61109, IEC 61952, IEC 62231 |
| Контроль | приймально-здавальні випробування 50–80 % SML |
| Сертифікація | ISO 9001:2015, ISO 14001:2015, ISO 45001:2018 |
Запит ціни та строку поставки
SILCOSIL — композитні ізолятори з силіконовою оболонкою для ПЛ, підстанцій і залізниць 1,5–1000 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 10 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 10 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які напруги випускають ізолятори SILCOSIL?
Від 1,5 до 1000 кВ змінного й постійного струму. Для розподільних мереж є стрижневі й лінійні штирові ізолятори на 1,5–145 кВ.
Яке механічне навантаження витримують підвісні й натяжні ізолятори SILCOSIL?
Їх випускають з навантаженням до 1000 кН. Приймально-здавальні випробування проводять за 50–80 % SML, руйнівне навантаження приблизно на 20 % вище за нормоване.
За якими стандартами проєктують SILCOSIL?
Ізолятори проєктують за IEC 61109, IEC 61952 і IEC 62231. Оконцювачі відповідають IEC 60120, IEC 60471, IEC 61466 або ANSI, цинкування виконують за IEC 60383.
