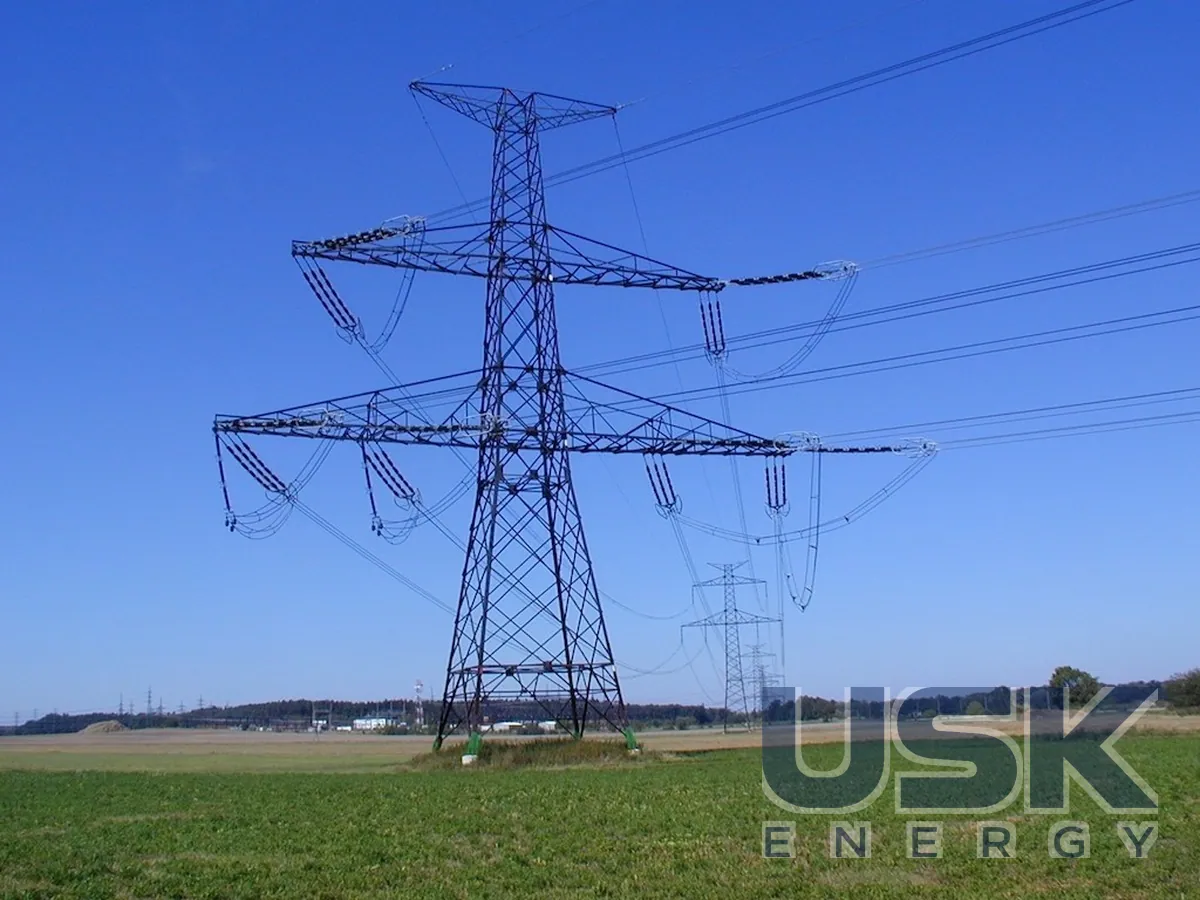

Ґратчасті сталеві опори ПЛ 220–400 кВ

Опис

Ґратчасті сталеві опори та портали для магістральних повітряних ліній 220–400 кВ виготовляє підрозділ EGE Steel construction чеської компанії EGE. Проєктування опор ведуть за європейськими та американськими стандартами, тому одну й ту саму конструктивну базу можна адаптувати під вимоги різних замовників і нормативних систем. Підрозділ виконує повний цикл робіт, від креслень і статичних розрахунків до виготовлення, постачання та складання. Для магістральної лінії це означає, що за розрахунок опори, якість металу, цинкування та комплектність поставки відповідає одна організація, а не кілька підрядників.

Для ліній 220 кВ випускаються опори з гарячекатаного рівнополичного кутника, зазвичай болтові, хоча можливе і зварне виконання. Ряд охоплює проміжні, анкерні, кутові та відгалужувальні опори, а також портали. Проміжні опори тримають проводи на прямих ділянках траси, анкерні сприймають повне тяжіння проводів і ділять лінію на анкерні прольоти, кутові ставлять на поворотах траси, відгалужувальні дають змогу відвести від магістралі окрему лінію. Портали застосовують на заходах ліній на підстанції та в місцях переходів. Склад ряду під конкретну лінію визначає проєктувальник за профілем траси.

Для ліній 400 кВ EGE пропонує опори під 1×400, 2×400 і 3×400 кВ, тобто для одноколових, двоколових і триколових ліній. Ці конструкції повністю болтові з рівнополичного кутника. Ряд так само поділяється за призначенням на проміжні, анкерні, кутові та відгалужувальні опори. Болтова конструкція важлива саме для магістральних ліній, бо великі опори неможливо перевезти зібраними, а пакети кутників і деталей зручно доставляти на трасу будь-яким транспортом і збирати на місці краном або методом нарощування.

Поверхню всіх елементів захищають гарячим цинкуванням за EN 1461. Цинкування виконують після різання, свердління та зварювання деталей, тому покриття закриває і кромки, і отвори під болти. Для опор, які стоять десятиліттями на відкритому повітрі без можливості регулярного фарбування, це основний спосіб захисту від корозії. Деталі маркують відповідно до монтажних креслень, і бригада на трасі збирає опору за схемою без підгонки на місці. Болти та гайки постачають оцинкованими в комплекті з опорою.

У технічному завданні на опори 220–400 кВ вказують клас напруги та кількість кіл, марку та кількість проводів у фазі, грозозахисні троси, довжини вітрового та вагового прольоту, кліматичний район за вітром і ожеледдю, тип опори та потрібну висоту підвісу. За цими даними EGE виконує розрахунок, підбирає переріз елементів і готує робочу документацію. Якщо проєкт лінії вже розроблений, EGE виготовляє опори за кресленнями замовника та може допомогти з постачанням аварійних опор-байпасів і конструкцій для підстанцій тієї ж лінії.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
