ESP — ізолятори з LD-кераміки для електрофільтрів

Опис

Ізолятори PPC ESP працюють у високовольтних колах постійного струму електрофільтрів, де звичайна порцеляна не витримує поєднання високої напруги та високої температури. Електрофільтри вугільних ТЕС, металургійних і хімічних виробництв, а також сміттєспалювальних заводів очищують димові гази, і ізоляція всередині фільтра постійно перебуває в гарячому, запиленому і вологому середовищі. За даними виробника, традиційну електротехнічну порцеляну можна застосовувати лише в умовах, близьких до кімнатної температури, і ніколи не слід використовувати вище 100°C.

Для таких умов PPC на початку 1970-х разом з ABB Svenska Flakt AB розробила власний матеріал, LD-кераміку. Її склад суттєво відрізняється від звичайної високовольтної порцеляни, тож LD-кераміку не слід розглядати як різновид порцеляни, у неї власні властивості та власна сфера застосування. Приблизно 50 % об'єму займає скляна фаза, кристалічна матриця містить 25 % муліту і 20 % корунду, а саме скло включає 13 % Al2O3, тож загальний вміст Al2O3 у тілі становить близько 50 %. Головну властивість, високий об'ємний опір при підвищених температурах, отримали саме коригуванням опору скляної фази. Об'ємний опір виробник наводить для 100, 200, 400 і 500°C.

Матеріал спікають до щільності 95 % без відкритої пористості, тому вода в тіло ізолятора не проникає, і навіть неглазуровані ізолятори з такої кераміки можна застосовувати безпечно. Глазур має такий самий високий опір, як і сам матеріал. Глазурована поверхня відштовхує пил і бруд, знижує ймовірність трекінгу та розрядів по поверхні, полегшує огляд і очищення. Порівняно з неглазурованими ізоляторами опір LD-кераміки менше падає з часом, бо на поверхні накопичується менше провідних забруднень. Високий опір при нагріві знижує ризик електричного пробою від надмірних струмів витоку.

Механічна частина теж розрахована на важкі умови. LD-кераміка має високу механічну міцність і ударну в'язкість, а мале теплове розширення допомагає ізолятору не тріснути при тепловому ударі. Для електрофільтра це важливо в момент пуску, коли температура димових газів близька до точки роси кислот, а вологість і концентрація пилу високі. Саме тоді найбільший ризик трекінгу та дуги по поверхні, а також механічної відмови від удару чи нерівномірного розподілу напружень у кераміці.

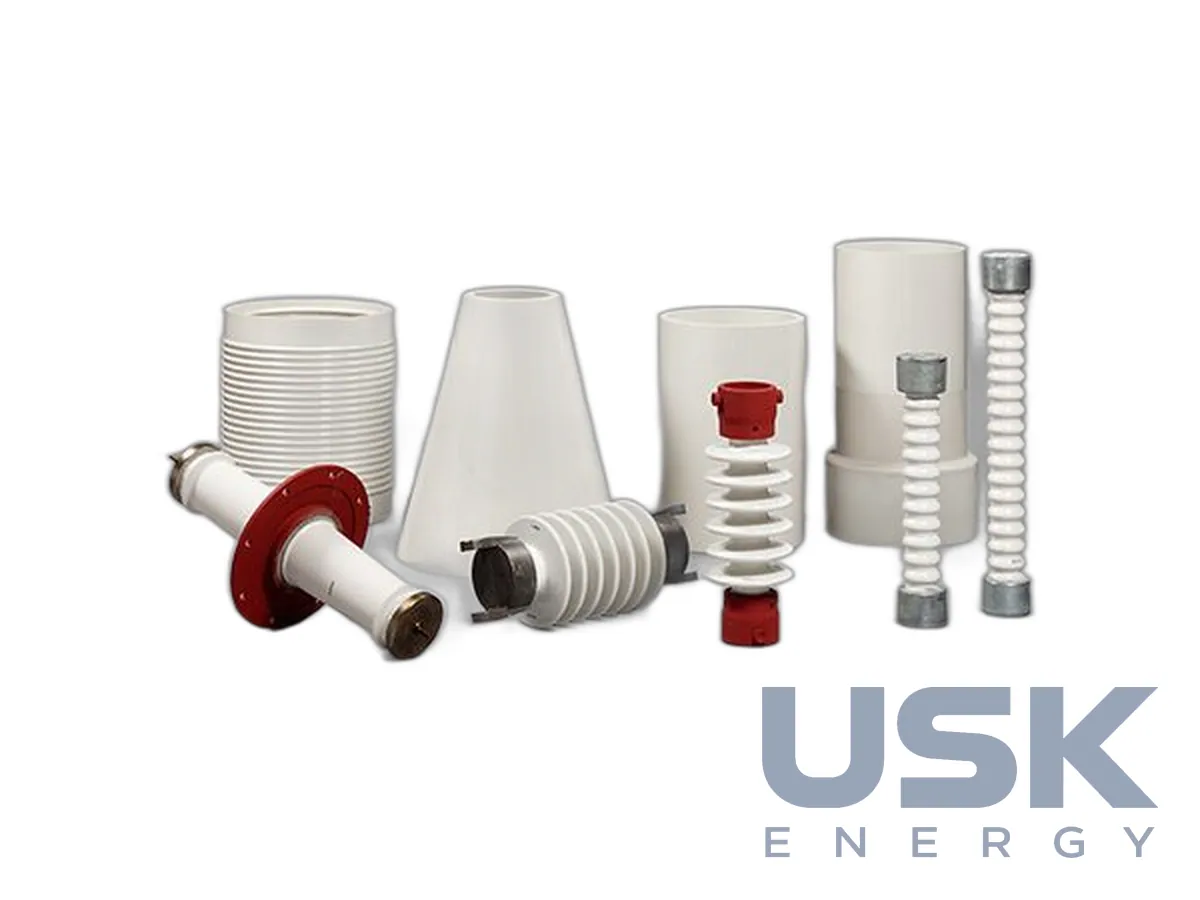

З LD-кераміки PPC виготовляє опорні ізолятори, прохідні вводи, валові ізолятори та інші спеціальні конфігурації для електрофільтрів. Відтоді, як матеріал з'явився, PPC постачає ізолятори LD великим виробникам електрофільтрів у різних країнах. Нестандартні типи виготовляються на замовлення під конкретну конструкцію фільтра. Для служби, що обслуговує електрофільтр, це ще й ізолятор, який легко оглядати і чистити під час планових зупинок. Виробництво ведеться за ISO 9000 та іншими профільними стандартами, а традиція виготовлення високовольтних ізоляторів на заводі триває з 1918 року. При заміні ізоляторів у діючому фільтрі вибір ведуть за типом вузла, робочою температурою і кресленням приєднання.

Технічні характеристики

Коди для митного оформлення

Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
