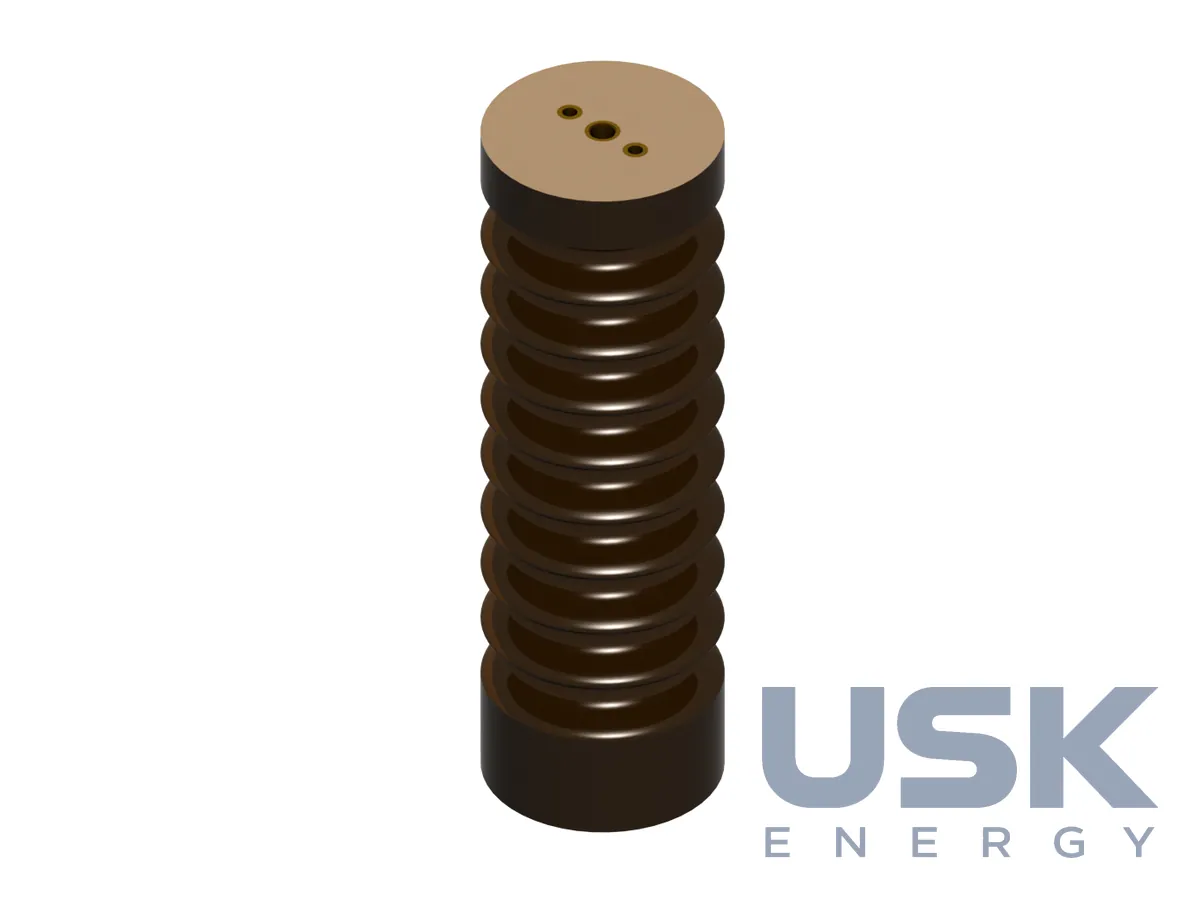

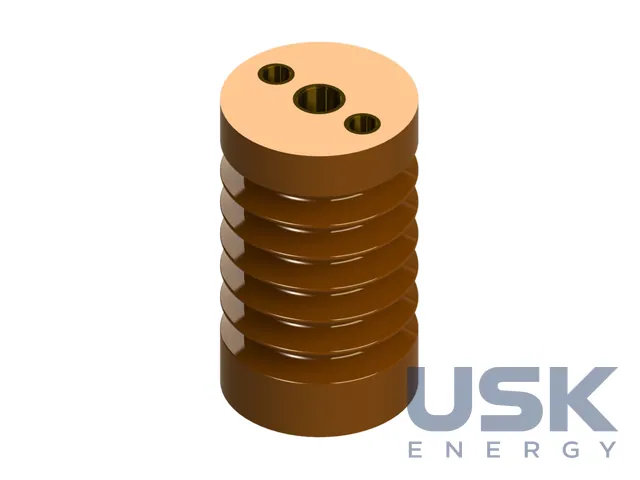

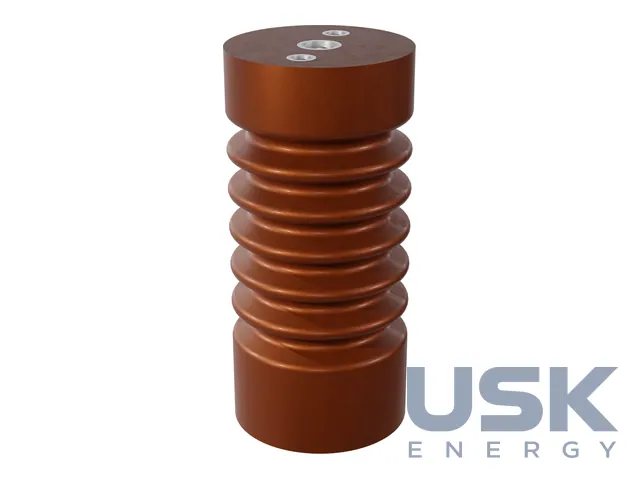

10–30 AN/BN/CN — епоксидні опорні ізолятори внутрішнього встановлення до 38,5 кВ
KPB Intra 10–30 AN/BN/CN — литі епоксидні опорні ізолятори для розподільних пристроїв СН внутрішнього встановлення на напругу до 12–15, 25 і 38,5 кВ. Ними кріплять шини та струмопровідні частини в КРУ, КСО та КТП 6–35 кВ.
- Типи
- 10AN, 10BN, 10CN, 10CS, 12AN (до 12–15 кВ); 20AN, 20AS, 20BN, 20BS, 20CN (до 25 кВ); 30AN, 30BN, 30CN (до 38,5 кВ)
- Випробувальні напруги 10AN
- 20/28 кВ (50 Гц), 60/75 кВ (імпульс), 7,5/12 кВ
- Випробувальні напруги 30AN
- 80 кВ / 180 кВ за 38,5 кВ
- 10AN
- висота 193 мм, 8 кН, 0,6 кг, варіанти -1/-2/-3 за закладними
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Ряд поділено на три групи за напругою. На 12–15 кВ випускають 10AN, 10BN, 10CN, 10CS і 12AN, на 25 кВ 20AN, 20AS, 20BN, 20BS і 20CN, на 38,5 кВ 30AN, 30BN і 30CN. Ізолятор електрично розділяє конструктивні частини з різним потенціалом і водночас механічно їх з'єднує. Опорні ізолятори розраховано на шинні системи зі значними динамічними зусиллями від струмів КЗ.
Ізолятор 10AN призначено для внутрішніх систем з номінальною напругою до 15 кВ. Варіанти 10AN-1, 10AN-2 і 10AN-3 відрізняються розташуванням і розмірами металевих закладних. Номінальна напруга 7,5/12 кВ, випробувальна напруга промислової частоти 20/28 кВ, грозового імпульсу 60/75 кВ, частота 50/60 Гц. Висота 193 мм, механічне навантаження 8 кН, маса 0,6 кг.
10BN, 10CN і 10CS застосовують у системах до 12 кВ з тими самими випробувальними рівнями. Для 10BN виробник наводить довжину шляху витоку 190 мм, зусилля на згин 16 кН, масу 0,9 кг, клас нагрівостійкості ізоляції E і робочу температуру від −5 до +40 °C, код замовлення 600 000 027. Ізолятори 30AN, 30BN і 30CN для систем до 38,5 кВ випробовують напругою 80 кВ промислової частоти та 180 кВ імпульсною.
Тіло ізолятора відлито з епоксидної смоли, від якої залежить його теплова, механічна та електрична стійкість. Закладні для гвинтів виготовлено з латуні, рекомендовані моменти затягування різьб наведено в таблиці виробника. Конструкцію можна змінити під вимоги замовника, компанія також виготовляє інші епоксидні деталі на замовлення.
Опорні ізолятори випробувано в акредитованій лабораторії EGÚ HV Laboratory a. s. Вони відповідають ČSN EN 60660, ČSN IEC 273, IEC 60660, IEC 273 і ГОСТ 28739-90. Для кожного типу опубліковано технічні листи з розмірами та кодами замовлення. Ізолятори беруть виробники розподільних пристроїв для комплектування, а служби експлуатації для ремонту й модернізації комірок.
Технічні характеристики
| Типи | 10AN, 10BN, 10CN, 10CS, 12AN (до 12–15 кВ); 20AN, 20AS, 20BN, 20BS, 20CN (до 25 кВ); 30AN, 30BN, 30CN (до 38,5 кВ) |
|---|---|
| Випробувальні напруги 10AN | 20/28 кВ (50 Гц), 60/75 кВ (імпульс), 7,5/12 кВ |
| Випробувальні напруги 30AN | 80 кВ / 180 кВ за 38,5 кВ |
| 10AN | висота 193 мм, 8 кН, 0,6 кг, варіанти -1/-2/-3 за закладними |
| Випробування | акредитована лабораторія EGÚ HV Laboratory |
| Стандарти | IEC 60660, IEC 273, ГОСТ 28739-90 |
Запит ціни та строку поставки
10–30 AN/BN/CN — епоксидні опорні ізолятори внутрішнього встановлення до 38,5 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 90 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 90 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу випускають опорні ізолятори KPB Intra?
Типи 10AN–10CS і 12AN на 12–15 кВ, група 20 на 25 кВ, група 30 на 38,5 кВ. Усі вони для внутрішнього встановлення.
Які параметри має ізолятор 10AN?
Номінальна напруга 7,5/12 кВ, випробувальна 20/28 кВ промислової частоти і 60/75 кВ імпульсна. Висота 193 мм, механічне навантаження 8 кН, маса 0,6 кг.
Яким стандартам відповідають ізолятори?
ČSN EN 60660, ČSN IEC 273, IEC 60660, IEC 273 і ГОСТ 28739-90. Випробування проведено в лабораторії EGÚ HV Laboratory.
