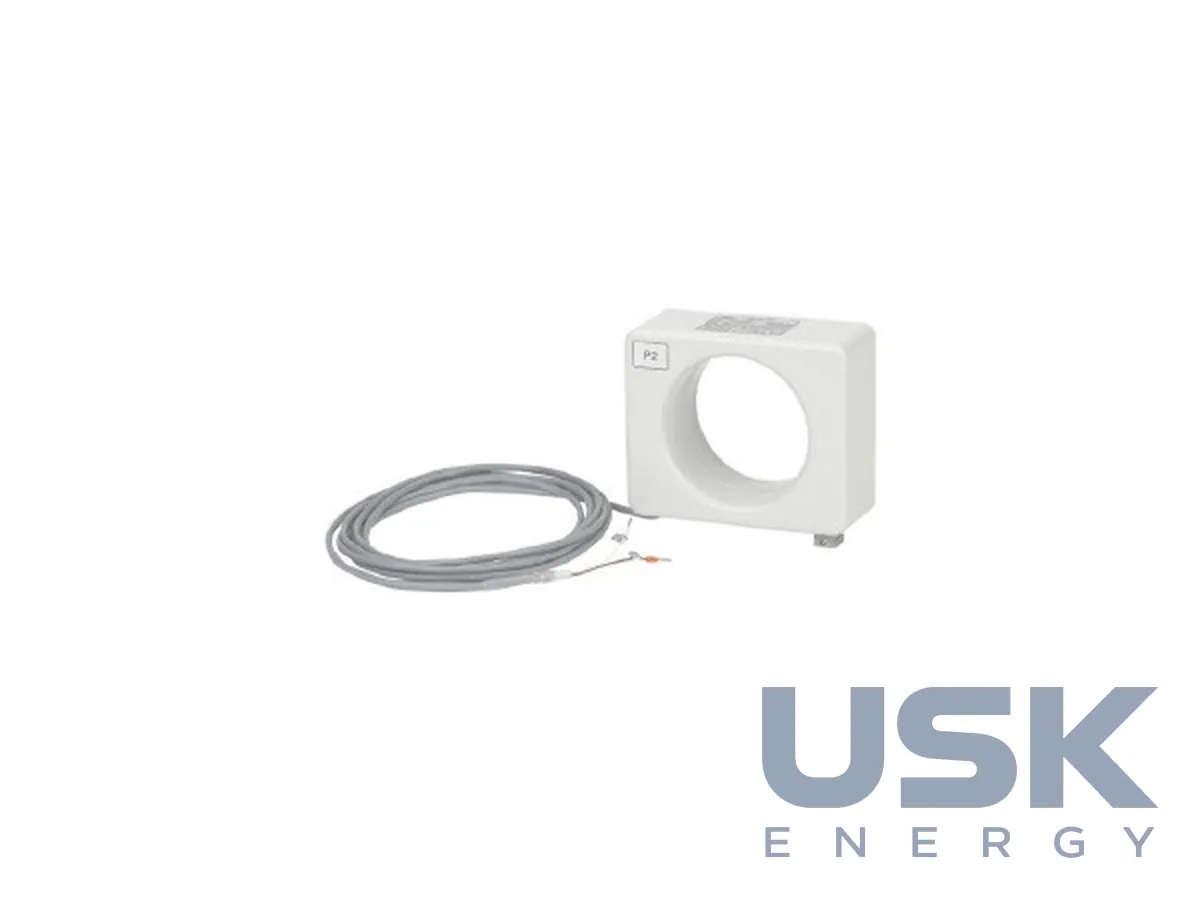

RITZ KSOH-S / MKSOH-S / UGSS-S / RKU-S / ABS — малосигнальные датчики тока и комбидатчики для КРУ СН 12–36 кВ

Описание

Малосигнальные датчики тока RITZ относятся к пассивным LPCT по IEC 61869-10. Вместо вторичного тока 1 А или 5 А они выдают сигнал напряжения, стандартные значения составляют 22,5 мВ, 150 мВ или 225 мВ. Цифровой терминал РЗА или счётчик принимает такой сигнал напрямую, а сам датчик не насыщается при токах КЗ и безопасен при разомкнутой вторичной цепи. Линейка рассчитана на КРУ среднего напряжения с воздушной изоляцией.

В каталоге датчики тока разделены на две группы. Проходные датчики KSOH-S 1082, MKSOH-S 1384 и KSR-S 60 устанавливаются в ячейке на проходной изолятор или на первичную шину. Вторая группа охватывает датчики для переоборудования, с разъёмным сердечником, UGSS-S 104 и RKU-S 2012. Их монтируют на существующий кабель или шину без отсоединения первичной цепи, поэтому они удобны для модернизации действующих РП. Номинальный первичный ток Ipr выбирается из ряда 100 А, 150 А, 200 А, 250 А, 300 А и 400 А.

Комбинированный датчик ABS 12 | 17.5 | 24 | 36 объединяет измерение тока и напряжения в одном опорном аппарате. Конструкция соответствует DIN 42600 и IEC 61869-6, исполнения ABS 12 и ABS 17.5 имеют узкую форму по DIN 42600-8, поэтому встают на место стандартного опорного изолятора или ТТ в существующей ячейке. Датчик имеет электрод связи для указателя наличия напряжения, так что отдельный ёмкостный изолятор не нужен. В техническом листе для ABS приведён коэффициент расширенного первичного номинального тока Kpcr.

Точность нормируется по IEC 61869. Для токовых датчиков допустимые погрешности коэффициента и фазы определяют таблицы IEC 61869-10:2017, классы 0,1, 0,2/0,2S, 0,5/0,5S и 1. Для гармоник действуют расширения классов по IEC 61869-6:2016 до 3 кГц и до 20 кГц, поэтому те же датчики пригодны для измерений качества электроэнергии. RITZ отдельно приводит зависимость точности от положения первичного проводника в окне датчика, и это стоит учитывать при монтаже на кабель.

Все датчики выполнены для внутренней установки, а сигнал с них подаётся на цифровые устройства РЗА и учёта. Для подбора нужны тип ячейки, класс напряжения, номинальный первичный ток, входные параметры терминала и способ монтажа, на шину, на кабель или вместо существующего опорного изолятора. По этим данным мы подбираем тип из каталога датчиков RITZ.

Практическое преимущество LPCT состоит в широком линейном диапазоне. Датчик не имеет насыщения, поэтому одно исполнение охватывает и малые рабочие токи, и токи короткого замыкания, а расширенный первичный ток задаётся коэффициентом Kpcr. Для сетевой компании это означает меньше разных типоразмеров на складе запчастей и более простой подбор при изменении нагрузки фидера. Важно лишь, чтобы терминал был настроен на выходное напряжение конкретного датчика, 22,5 мВ, 150 мВ или 225 мВ.
