RITZ ASS / ASN / GSW / GI — опорные трансформаторы тока литые для внутренней установки 3,6–72,5 кВ

Описание

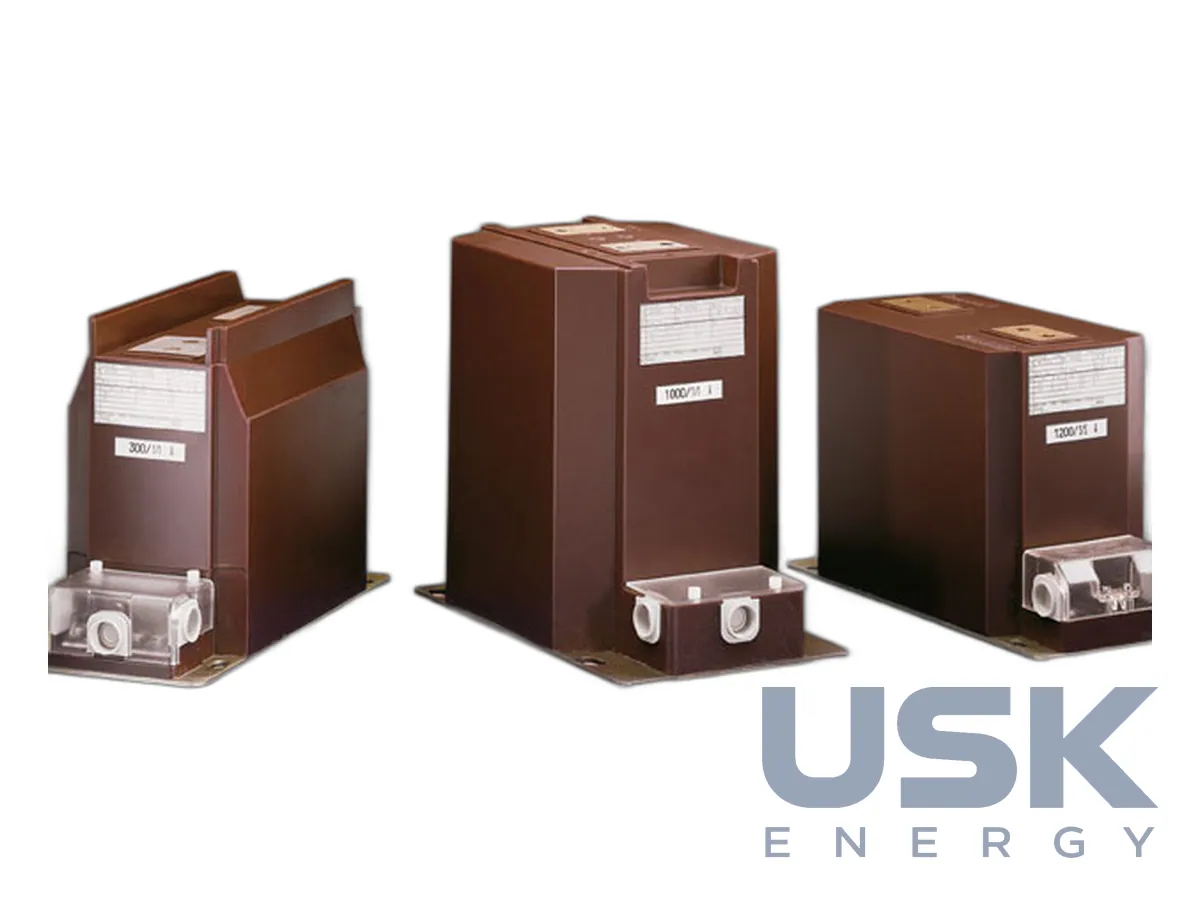

Измерительные трансформаторы тока преобразуют первичный ток пропорционально и без фазового сдвига в нормированный вторичный ток, от которого питаются приборы, счётчики и реле защиты. Одновременно они электрически отделяют эти цепи от частей установки под напряжением. Литые опорные ТТ RITZ серий ASS, ASN, GSW и GI рассчитаны на КРУ внутренней установки и вместе закрывают диапазон от 3,6 до 72,5 кВ. Изоляция во всех выполнена из эпоксидной смолы, а габариты соответствуют частям 1, 4, 5 и 8 стандарта DIN 42600.

Серия построена по габаритам. ASS представляет собой опорный трансформатор блочного исполнения в узком габарите по DIN 42600, часть 8, на классы 12, 17,5, 24 и 36 кВ. ASN имеет тот же диапазон напряжений, но большой габарит по части 5. GSW 12/0 выполнен в малом габарите по части 4 на классы 3,6, 7,2 и 12 кВ. Для 52 и 72,5 кВ предназначен GI с головной частью, в которой размещены обмотки. Для GI 72,5 уровень изоляции составляет 140 | 325 кВ, первичный ток доходит до 3000 А, вторичный 1 или 5 А, ток термической стойкости до 1000 x IPN, но не более 100 кА, а динамическая стойкость 2,5 x Ith.

Каталог RITZ подробно описывает выбор параметров. Для измерительных обмоток доступны классы точности от 0,1 до 3, включая 0,2S и 0,5S для коммерческого учёта. Для защитных обмоток определяется поведение в зоне сверхтоков, а номинальную нагрузку выбирают так, чтобы реальная нагрузка приборов и кабеля не выводила обмотку из класса. Трансформаторы могут быть переключаемыми на несколько коэффициентов. Во вторичной зоне, например у типа ASS, предусмотрен зажим заземления, потому что одна точка вторичной цепи должна быть заземлена.

Отдельно производитель учитывает высоту установки. Например, для требуемого грозового импульсного напряжения 75 кВ (1,2/50 мкс) на высоте 2500 м над уровнем моря уровень изоляции при нормальных атмосферных условиях должен быть не меньше 90 кВ. Также в каталоге описаны класс нагревостойкости изоляции и испытание на частичные разряды, которое предусмотрено для литых измерительных трансформаторов.

Блочные опорные трансформаторы ставят в ячейки КРУ на место аппаратов того же габарита по DIN 42600, поэтому при замене не нужно переделывать крепление и ошиновку. Для подбора нужны класс напряжения, габарит, первичный ток, количество обмоток с классами точности и нагрузками, токи термической и динамической стойкости. Если в проекте предусмотрен переход на другой коэффициент, стоит сразу заказывать переключаемое исполнение.
