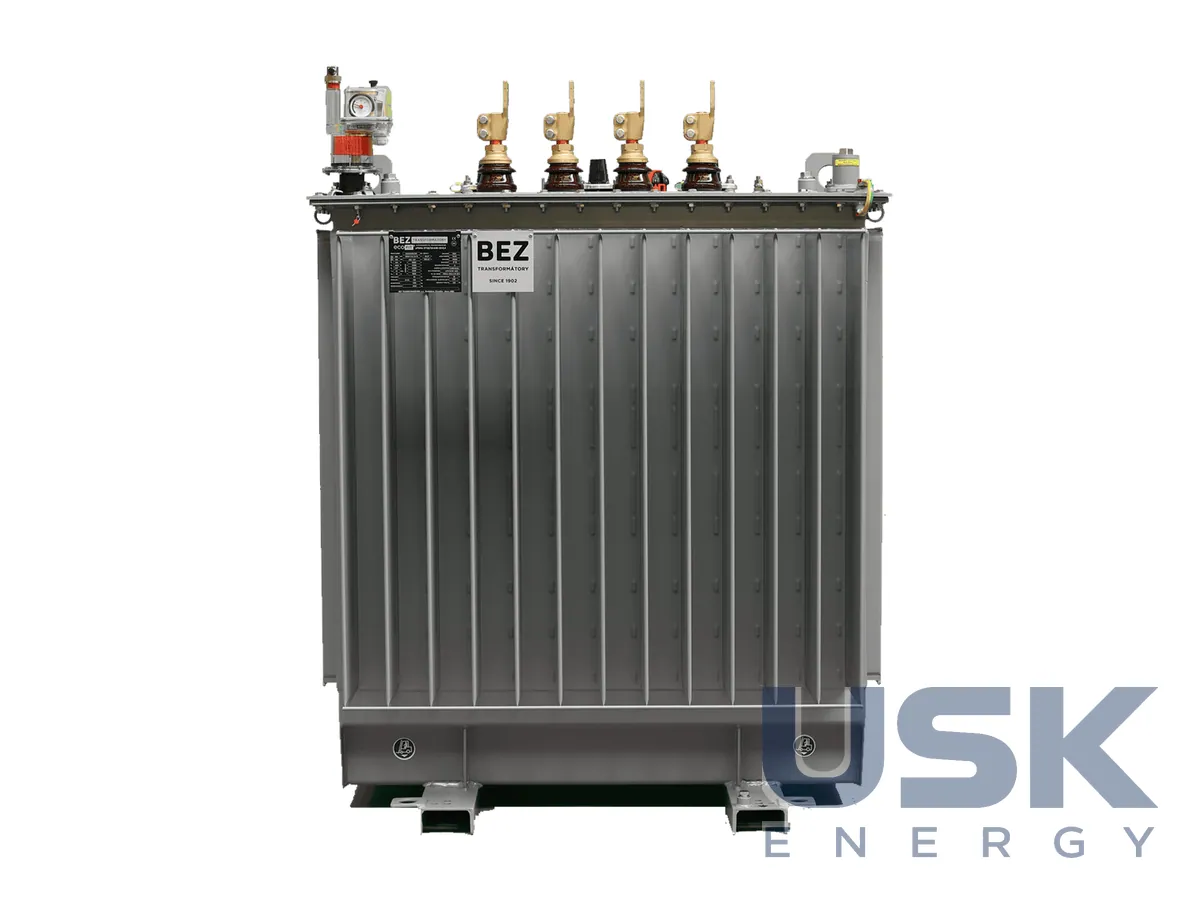

BEZ — масляные трансформаторы для СЭС и ВЭС 400–4000 кВА, до 22 кВ
Масляные трансформаторы BEZ для СЭС и ВЭС мощностью 400–4000 кВА и напряжением ВН до 22 кВ. Они подключают инверторы к сети и рассчитаны на работу в сети с высоким уровнем гармонических искажений, THD ≤ 20 %.
- Мощность
- 400–4000 кВА
- Напряжение ВН
- 15,75; 20; 21; 22 кВ
- Напряжение НН
- 800/462, 690/398, 420/242, 400/231 В
- Допустимые гармоники
- THD ≤ 20 %
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
Масляные трансформаторы BEZ для СЭС и ВЭС подключают инверторы к сети среднего напряжения. Производитель прямо указывает, что масляные и сухие трансформаторы для возобновляемых источников специально рассчитаны на работу в сети с высоким уровнем гармонических искажений (THD), допустимый уровень THD ≤ 20 %. Мощность 400–4000 кВА, напряжение ВН 15,75 кВ, 20 кВ, 21 кВ или 22 кВ, НН 800/462, 690/398, 420/242 или 400/231 В. BEZ TRANSFORMÁTORY из Братиславы имеет более 120 лет опыта и указывает проектный срок службы своих трансформаторов 30 лет.
Инвертор солнечной или ветровой станции формирует ток с высшими гармониками. Эти гармоники увеличивают добавочные потери в обмотках и конструктивных частях трансформатора, повышают нагрев и шум. Трансформатор общего назначения в таком режиме перегревается или требует снижения нагрузки. Поэтому для ВИЭ обмотки и магнитопровод рассчитывают с учётом гармоник, и трансформатор работает с номинальной мощностью при уровне THD до 20 %. Для владельца станции это значит, что номинальная мощность трансформатора используется полностью, без запаса на перегрев от гармоник, который иначе закладывают выбором большего типоразмера.
Напряжения НН 800/462 и 690/398 В соответствуют распространённым выходным напряжениям инверторов большой мощности, а 420/242 и 400/231 В подходят для стринговых инверторов и собственных нужд. Сторону ВН выбирают под сеть СН в точке присоединения станции, отсюда ряд 15,75–22 кВ. Регулирование напряжения ±2×2,5 % выполняется на стороне ВН в обесточенном состоянии. Схемы соединения Dyn1, Dyn5 и Dyn11, другие параметры производитель выполняет по запросу. Схему соединения выбирают так, чтобы согласовать трансформатор с требованиями инвертора к заземлению нейтрали на стороне НН.
Охлаждение ONAN, ONAF, KNAN или KNAF. Исполнения KNAN и KNAF используют жидкость с высокой температурой воспламенения вместо минерального масла, что важно для станций рядом с лесами, сельхозугодьями и жильём. Трансформаторы изготавливаются по STN EN 60076 и комплексу норм STN EN 50708. На СЭС трансформатор устанавливают рядом с инверторной станцией под открытым небом, и он проходит суточный цикл нагрузки от нуля ночью до максимума днём, что тоже закладывают в тепловой расчёт.
Для объектов, где трансформатор стоит в помещении или контейнере, BEZ предлагает сухие трансформаторы для ВИЭ с теми же рядами напряжений. При запросе на масляный трансформатор для СЭС или ВЭС указывают мощность, напряжение ВН и НН, количество и тип инверторов, ожидаемый уровень гармоник, схему соединения, тип охлаждения и изоляционную жидкость, а также условия площадки. По этим данным BEZ подбирает исполнение и уточняет параметры, которые в каталоге отмечены как доступные по запросу.
Технические характеристики
| Мощность | 400–4000 кВА |
|---|---|
| Напряжение ВН | 15,75; 20; 21; 22 кВ |
| Напряжение НН | 800/462, 690/398, 420/242, 400/231 В |
| Допустимые гармоники | THD ≤ 20 % |
| Охлаждение | ONAN, ONAF, KNAN, KNAF |
| Стандарты | STN EN 60076, EN 50708 |
Запрос цены и срока поставки
BEZ — масляные трансформаторы для СЭС и ВЭС 400–4000 кВА, до 22 кВ, BEZ. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8504 21 00 00 (масляные, ≤650 кВА) 8504 22 10 00 (масляные, 650–1600 кВА) 8504 22 90 00 (масляные, 1600–10000 кВА) |
|---|---|
| HS, 6 знаков | 8504 22 |
| CN (ЕС) | 8504 21 00 (масляные, ≤650 кВА) 8504 22 10 (масляные, 650–1600 кВА) 8504 22 90 (масляные, 1600–10000 кВА) |
| HTSUS (США) | 8504 21 00 60 (масляные, 100–500 кВА) 8504 21 00 80 (масляные, 500–650 кВА) 8504 22 00 40 (масляные, 650–2500 кВА) 8504 22 00 80 (масляные, 2500–10000 кВА) |
| Таможенный тариф КНР | 8504 21 00 00 (масляные, ≤650 кВА) 8504 22 00 00 (масляные, 650–10000 кВА) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Какой уровень гармоник выдерживают трансформаторы?
Трансформаторы рассчитаны на THD ≤ 20 % от инверторов.
Какие напряжения НН доступны под инверторы?
800/462, 690/398, 420/242 и 400/231 В.
Какой диапазон мощностей и напряжений ВН?
Мощность 400–4000 кВА, ВН 15,75, 20, 21 или 22 кВ.
