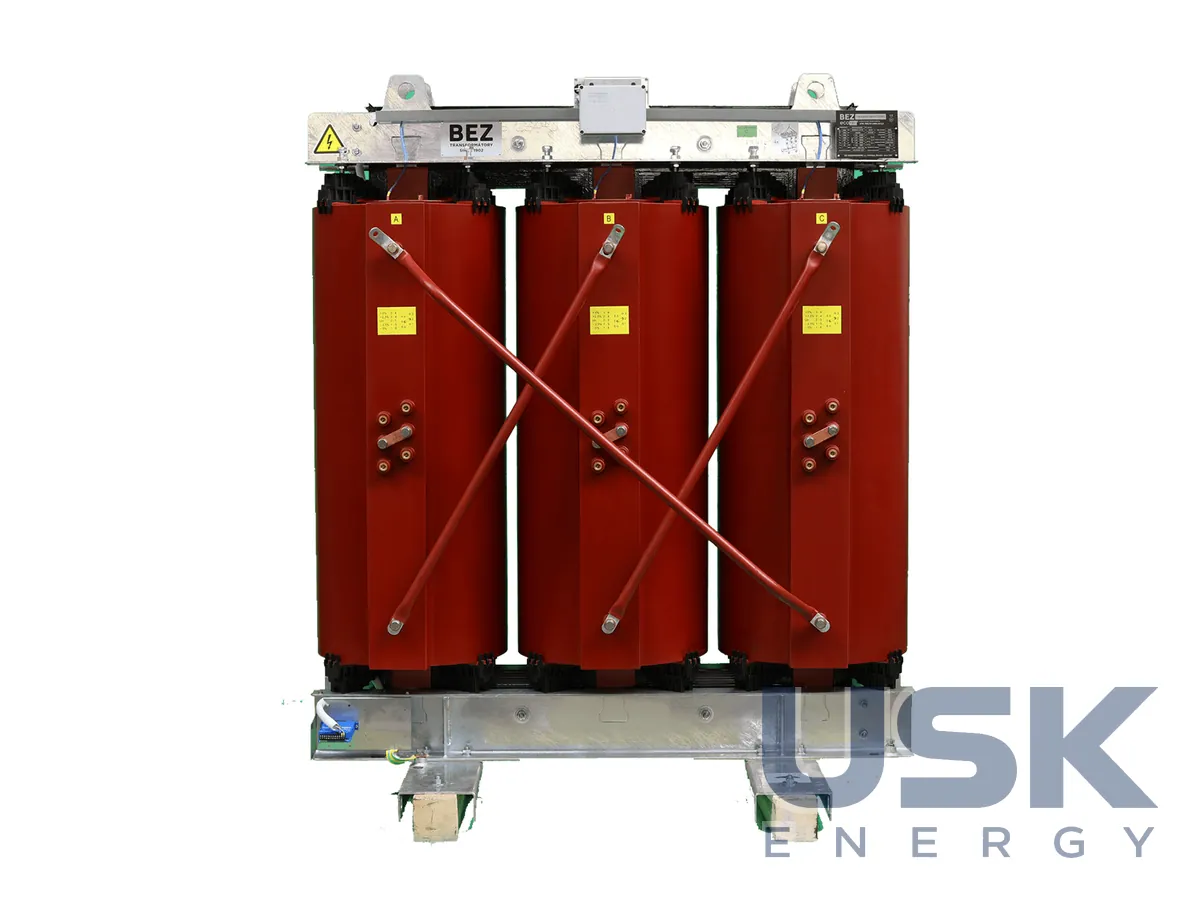

BEZ — сухие трансформаторы для СЭС и ВЭС 400–4000 кВА, до 22 кВ

Описание

Сухие трансформаторы BEZ с литой изоляцией для СЭС и ВЭС в каталоге производителя имеют тип aTUSE и выпускаются мощностью 400–4000 кВА. Они рассчитаны на высокий уровень гармоник от инверторов, допустимый THD ≤ 20 %. Напряжение ВН 15,75 кВ, 20 кВ, 21 кВ или 22 кВ, напряжение НН 800/462 В, 690/398 В, 420/242 В или 400/231 В. Производитель подчёркивает, что трансформаторы для возобновляемых источников специально рассчитаны на работу в сети с высоким THD. BEZ TRANSFORMÁTORY имеет более 120 лет опыта в производстве и указывает проектный срок службы 30 лет.

Трансформаторы изготавливаются по EN 61378-1, то есть стандарту для преобразовательных трансформаторов, а также по EN IEC 60076-11 и комплексу норм EN 50708. Требования EN 61378-1 относятся именно к работе с преобразователями, где ток несинусоидальный, и поэтому этот стандарт применяют для трансформаторов под инверторы. Класс нагревостойкости изоляции 155 °C (F), среднее превышение температуры обмотки 100 K. Напряжение КЗ uk при 120 °C производитель задаёт по запросу под параметры конкретного инвертора. Эти данные нужны проектировщику для расчёта токов КЗ на шинах НН инвертора. Размеры выводов НН в каталоге приведены для напряжений 400 и 420 В.

Охлаждение AN, с вентиляторами AN/AF номинальная мощность кратковременно возрастает на 40 %. Для СЭС это полезно в часы максимальной генерации, когда инверторы выдают наибольшую мощность, а температура воздуха в контейнере или помещении самая высокая. Регулирование напряжения ±2×2,5 % ПБВ в обесточенном состоянии на стороне ВН, схемы соединения Dyn1, Dyn5 и Dyn11, другие параметры по запросу. Вне пиков трансформатор работает с естественным охлаждением, без шума вентиляторов и расходов на их питание.

Гармоники тока инвертора увеличивают добавочные потери в обмотках и нагрев трансформатора. Трансформатор, рассчитанный на синусоидальный ток, в таком режиме приходится недогружать. В трансформаторах BEZ для ВИЭ это учтено в расчёте, поэтому они работают с номинальной мощностью при уровне THD до 20 %. Литая изоляция не содержит жидкости, поэтому трансформатор удобно ставить в контейнерных и встроенных подстанциях СЭС и ВЭС, где нет места для маслоприёмника.

Для площадок, где трансформатор стоит под открытым небом, BEZ предлагает масляное исполнение для ВИЭ с теми же рядами напряжений. При запросе на сухой трансформатор для СЭС или ВЭС указывают мощность, напряжение ВН и НН, тип и количество инверторов, ожидаемый уровень гармоник, схему соединения, нужное напряжение КЗ, а также условия в помещении или контейнере, в частности вентиляцию и температуру воздуха. По этим данным BEZ подбирает исполнение и уточняет параметры, которые в каталоге отмечены как доступные по запросу.

Технические характеристики

Коды для таможенного оформления

Коды справочные: окончательный код определяется при декларировании по конкретной модели.
