Kolektor Etra Series 8 — масляные распределительные трансформаторы 50–1600 кВА, до 24 кВ
Kolektor Etra Series 8 — масляные распределительные трансформаторы мощностью 50–1600 кВА с напряжением ВН до 24 кВ. Новая серия с пониженными потерями соответствует требованиям Tier 2 европейского регламента экодизайна.
- Мощность
- 50–1600 кВА
- Напряжение ВН
- до 24 кВ
- Изоляция
- трансформаторное минеральное масло
- Энергоэффективность
- Ecodesign Tier 2 (Регламент ЕС 548/2014, 2019/1783)
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
Масляные распределительные трансформаторы Kolektor Etra Series 8 в каталоге производителя имеют обозначение 8HTI. Их выпускают мощностью от 50 до 1600 кВА для класса напряжения до 24 кВ. Серия разработана в соответствии с Tier 2 Регламента Европейской комиссии 548/2014 с изменением 2019/1783, поэтому потери холостого хода и короткого замыкания снижены по сравнению с предыдущими поколениями. Из-за меньших потерь трансформаторы Series 8 изменены и по габаритам. Потери и уровень шума соответствуют требованиям стандарта SIST EN 50708-2-1 и Регламента 548/2014 о выполнении Директивы 2009/125/ES.

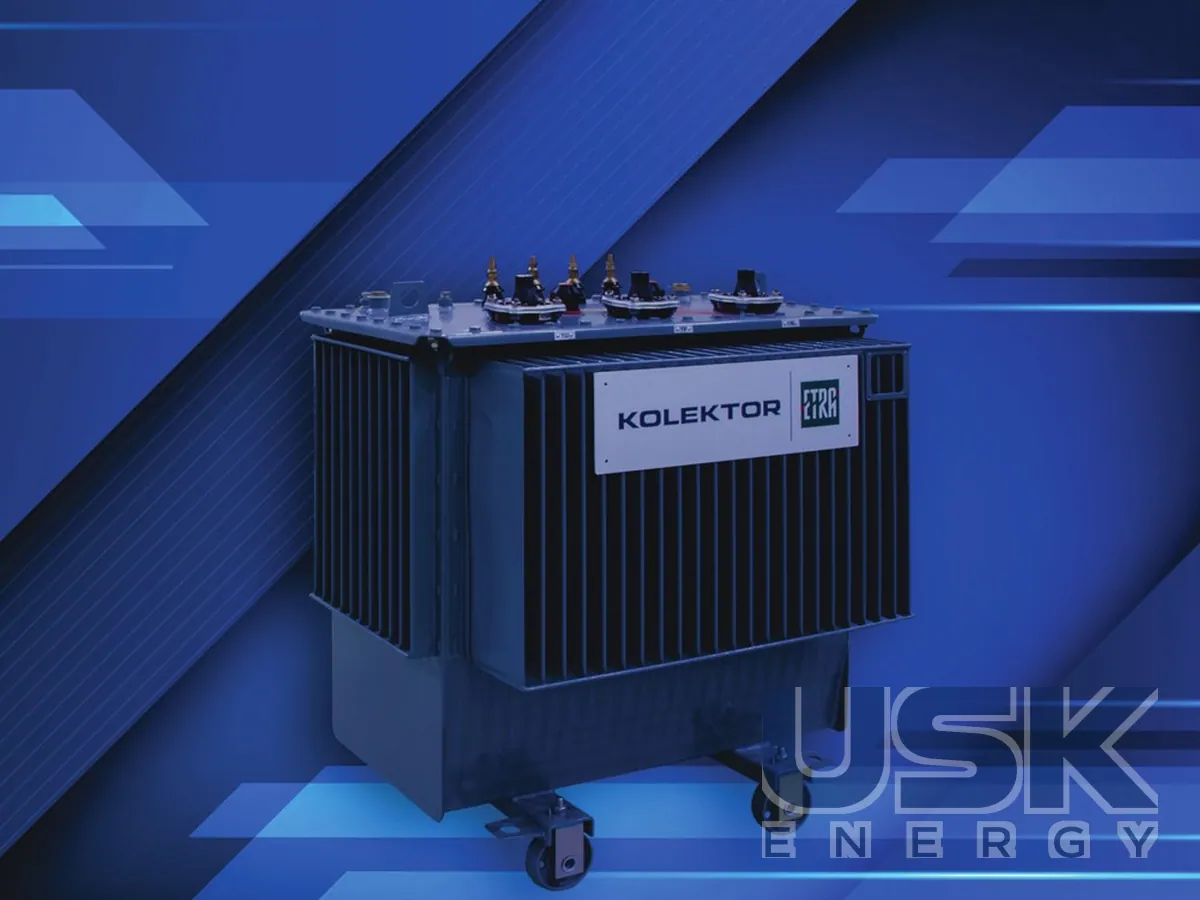

Трансформаторы 8HTI имеют герметичное исполнение с полностью закрытым баком без расширителя. Изоляционной и охлаждающей средой служит минеральное масло по стандарту SIST IEC 60296, не содержащее PCB. Тепловое расширение жидкости компенсирует бак с гофрированными стенками, и при нормальной работе в баке создаётся избыточное давление до 25 кПа. Для безопасности все герметичные трансформаторы оснащены предохранительным клапаном, а сам бак рассчитан на значительно более высокое давление. Крышка крепится к баку винтами, а на дне закреплена тележка с колёсами для перемещения в двух перпендикулярных направлениях.
Охлаждение естественное воздушное ONAN при температуре окружающего воздуха до 40 °C. По стандарту IEC 60076-7 трансформаторы могут периодически работать с перегрузкой. Регулирование напряжения ±2×2,5 % выполняется переключателем ответвлений на стороне ВН в обесточенном состоянии, рукояткой на крышке трансформатора. Для сетей, которые планируют переводить на другое напряжение, есть исполнение с работой на 10,5/21 кВ, переключение также делается без напряжения рукояткой на крышке. Все трансформаторы имеют на стороне НН выведенную нейтраль, изолированную на полное напряжение и рассчитанную на номинальную нагрузку.
Выводы НН выполнены через фарфоровые изоляторы на крышке в соответствии с SIST EN 50386. Выводы ВН выполнены через штекерные проходные изоляторы по SIST EN 50181, то есть под изолированное кабельное подключение. Такое решение закрывает токоведущие части со стороны ВН и уменьшает габариты ТП. Трансформаторы изготавливаются и испытываются по SIST EN 60076-1, SIST EN 50708-1-1 и SIST EN 50708-2-1. Технические характеристики, то есть мощность, коэффициент трансформации, напряжение КЗ, потери холостого хода и нагрузочные потери, производитель подтверждает заказчику в пределах допусков стандарта.
Производитель подчёркивает простую установку и то, что герметичные трансформаторы 8HTI практически не требуют обслуживания. Отдельно в каталоге есть трансформатор 8HT мощностью 35 кВА для монтажа на опору с дополнительным кронштейном. Помимо минерального масла, серия Series 8 выпускается с экологичной жидкостью и в сухом исполнении. При запросе указывают мощность, напряжение ВН и НН, схему соединения и нужное исполнение выводов. Для ТП с кабельным вводом ВН штекерные вводы обычно выбирают сразу, чтобы не переделывать присоединение на месте.
Технические характеристики
| Мощность | 50–1600 кВА |
|---|---|
| Напряжение ВН | до 24 кВ |
| Изоляция | трансформаторное минеральное масло |
| Энергоэффективность | Ecodesign Tier 2 (Регламент ЕС 548/2014, 2019/1783) |
Запрос цены и срока поставки
Kolektor Etra Series 8 — масляные распределительные трансформаторы 50–1600 кВА, до 24 кВ, Kolektor Etra. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8504 21 00 00 (масляные, ≤650 кВА) 8504 22 10 00 (масляные, 650–1600 кВА) |
|---|---|
| HS, 6 знаков | 8504 22 |
| CN (ЕС) | 8504 21 00 (масляные, ≤650 кВА) 8504 22 10 (масляные, 650–1600 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляные, ≤50 кВА) 8504 21 00 40 (масляные, 50–100 кВА) 8504 21 00 60 (масляные, 100–500 кВА) 8504 21 00 80 (масляные, 500–650 кВА) 8504 22 00 40 (масляные, 650–2500 кВА) |
| Таможенный тариф КНР | 8504 21 00 00 (масляные, ≤650 кВА) 8504 22 00 00 (масляные, 650–10000 кВА) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Какой диапазон мощностей у серии Series 8?
От 50 до 1600 кВА при напряжении ВН до 24 кВ.
Каким требованиям энергоэффективности соответствуют трансформаторы?
Ecodesign Tier 2 по Регламентам ЕС 548/2014 и 2019/1783.
Какая изоляция у масляного исполнения?
Трансформаторное минеральное масло.
