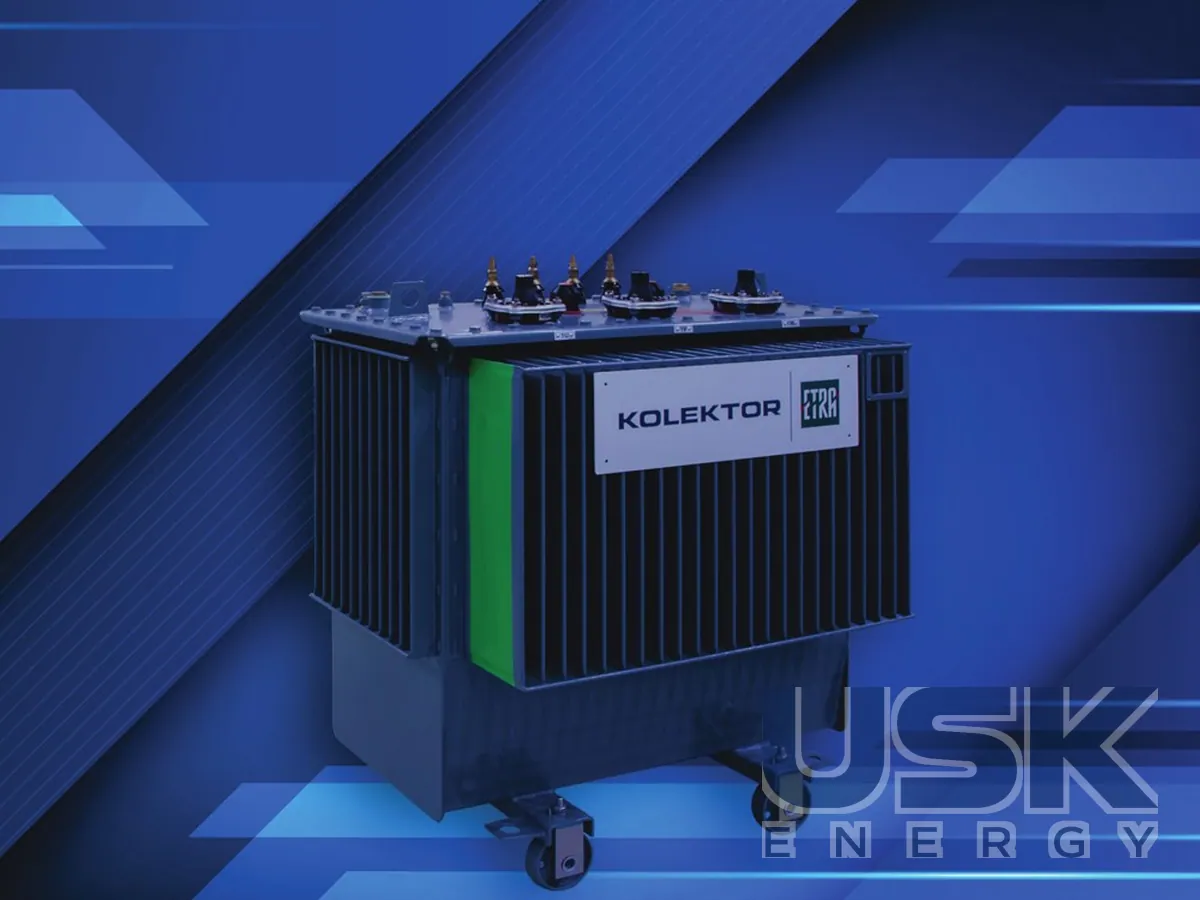

Kolektor Etra Series 8 — распределительные трансформаторы с жидкостью MIDEL 7131, 50–1600 кВА
Kolektor Etra Series 8 с жидкостью MIDEL 7131 — распределительные трансформаторы 50–1600 кВА с напряжением ВН до 24 кВ. Вместо минерального масла в них залита экологичная жидкость MIDEL 7131.
- Мощность
- 50–1600 кВА
- Напряжение ВН
- до 24 кВ
- Изоляция
- экологичная жидкость MIDEL 7131
- Энергоэффективность
- Ecodesign Tier 2
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
Исполнение Kolektor Etra Series 8 с жидкостью MIDEL 7131 в каталоге производителя обозначено 8HTIM. Это распределительные трансформаторы мощностью от 50 до 1600 кВА класса напряжения до 24 кВ, в которых вместо минерального масла залита экологичная жидкость MIDEL 7131. Серия соответствует Tier 2 Регламента Европейской комиссии 548/2014 с изменением 2019/1783, то есть имеет пониженные потери холостого хода и короткого замыкания. Потери и шум соответствуют SIST EN 50708-2-1. Трансформаторы изготавливаются и испытываются по SIST EN 60076-1, SIST EN 50708-1-1 и SIST EN 50708-2-1.
Изоляционной и охлаждающей средой служит органический эстер MIDEL 7131, соответствующий стандарту IEC 61099-1. Жидкость имеет класс пожарной безопасности K3, то есть высокую температуру воспламенения по сравнению с минеральным маслом. Трансформаторы не содержат PCB. Выбор эстера связан с экологическими требованиями и пожарной безопасностью. Такое исполнение выбирают для объектов вблизи водоёмов и в зонах защиты грунтовых вод, а также для ТП в жилой застройке и на промышленных площадках с повышенными требованиями к пожарной безопасности. В герметичном баке жидкость не контактирует с воздухом, поэтому при эксплуатации её состояние меняется медленно.
Конструкция герметичная, бак полностью закрыт и не имеет расширителя. Тепловое расширение жидкости компенсируют гофрированные стенки бака, при нормальной работе в нём создаётся избыточное давление до 25 кПа. Предохранительный клапан не даёт давлению подняться выше допустимого, а бак рассчитан на значительно более высокое давление. Охлаждение естественное KNAN при температуре окружающего воздуха до 40 °C. В соответствии с IEC 60076-7 трансформаторы допускают периодическую перегрузку.
Регулирование напряжения ±2×2,5 % выполняют переключателем ответвлений на стороне ВН в обесточенном состоянии, рукояткой на крышке. Есть исполнение для работы на 10,5/21 кВ, переключение напряжения также без возбуждения. Рукоятки переключателей выведены на крышку, поэтому для смены ступени регулирования бак не вскрывают и жидкость не сливают. Нейтраль на стороне НН выведена, изолирована на полное напряжение и рассчитана на номинальную нагрузку. Выводы НН выполнены через фарфоровые изоляторы по SIST EN 50386, выводы ВН через штекерные проходные изоляторы по SIST EN 50181 под изолированное кабельное подключение. Для перемещения на дне бака закреплена тележка с колёсами.
По мощностям и габаритному ряду исполнение 8HTIM повторяет масляную серию 8HTI, поэтому замена минерального масла на эстер не меняет подход к проектированию ТП. Производитель отмечает, что трансформаторы просты в установке и практически не требуют обслуживания. Отдельно в каталоге есть трансформатор 8HTM мощностью 35 кВА для монтажа на опору. При запросе указывают мощность, напряжения ВН и НН, схему соединения, исполнение выводов и требования объекта к пожарной и экологической безопасности.
Технические характеристики
| Мощность | 50–1600 кВА |
|---|---|
| Напряжение ВН | до 24 кВ |
| Изоляция | экологичная жидкость MIDEL 7131 |
| Энергоэффективность | Ecodesign Tier 2 |
Запрос цены и срока поставки
Kolektor Etra Series 8 — распределительные трансформаторы с жидкостью MIDEL 7131, 50–1600 кВА, Kolektor Etra. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8504 21 00 00 (масляные, ≤650 кВА) 8504 22 10 00 (масляные, 650–1600 кВА) |
|---|---|
| HS, 6 знаков | 8504 22 |
| CN (ЕС) | 8504 21 00 (масляные, ≤650 кВА) 8504 22 10 (масляные, 650–1600 кВА) |
| HTSUS (США) | 8504 21 00 20 (масляные, ≤50 кВА) 8504 21 00 40 (масляные, 50–100 кВА) 8504 21 00 60 (масляные, 100–500 кВА) 8504 21 00 80 (масляные, 500–650 кВА) 8504 22 00 40 (масляные, 650–2500 кВА) |
| Таможенный тариф КНР | 8504 21 00 00 (масляные, ≤650 кВА) 8504 22 00 00 (масляные, 650–10000 кВА) |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Какая жидкость используется вместо минерального масла?
Экологичная жидкость MIDEL 7131.
Какие мощности и напряжения доступны?
Мощность 50–1600 кВА, напряжение ВН до 24 кВ.
Соответствует ли это исполнение требованиям экодизайна?
Да, потери соответствуют Ecodesign Tier 2.
