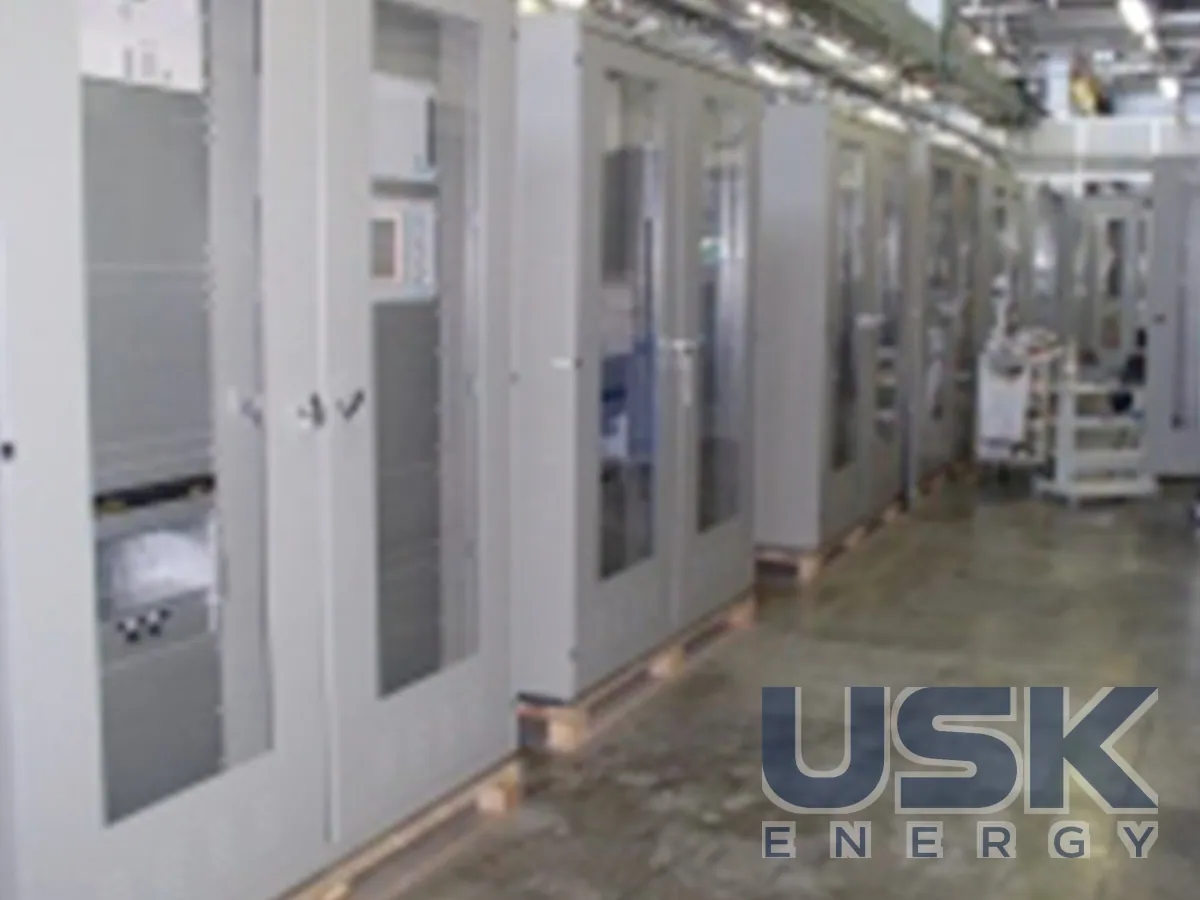

Ducati Energia SAS 2006 — система управления, защиты и мониторинга подстанций ВН/СВН (IEC 61850)

Описание

SAS 2006 от Ducati Energia производитель представляет как новое поколение систем управления, контроля, автоматики, защиты и мониторинга для подстанций ВН и СВН итальянского системного оператора TERNA. Система построена в соответствии с действующими международными стандартами отрасли, базовым среди них служит IEC 61850. Она закрывает весь станционный уровень АСУ ТП, от терминалов на присоединениях до связи с удалёнными центрами управления. Такие подстанции входят в магистральную сеть, поэтому к системе управления предъявляют требования по быстродействию, резервированию и совместимости с оборудованием разных производителей.

Архитектура SAS 2006 имеет распределённую логику. Функции системы выполняют интеллектуальные устройства защиты, управления и мониторинга (IED), соединённые высокоскоростной локальной сетью. Каждое IED обслуживает своё присоединение, а общие функции подстанции реализуются взаимодействием и кооперацией устройств по IEC 61850. Обмен между IED идёт по единой модели данных стандарта, поэтому функции распределяются между устройствами гибко. Если одно IED выходит из строя, остальные присоединения продолжают работать, так как логика не сосредоточена в одном контроллере. Такой подход убирает большие объёмы контрольного кабеля между присоединениями и центральным шкафом, поскольку сигналы идут по сети в виде сообщений.

Систему масштабируют под размеры конкретной подстанции. При этом сохраняются базовые характеристики по производительности, функциональности и модульности. То же касается последующих изменений на объекте. Когда на подстанции добавляют присоединения или меняют схему, в систему вносят соответствующие IED и настройки без перестройки всей АСУ ТП. Это важно для магистральных подстанций, которые расширяют поэтапно, когда новые линии и трансформаторы добавляются через годы после первого ввода.

Над уровнем присоединений стоит центральная система супервизии с резервированной архитектурой. Она собирает всю информацию, полученную отдельными IED, и выполняет централизованные функции управления и контроля на уровне станции. В состав входят HMI с веб-сервером, SCADA и станционная автоматика. Веб-сервер даёт доступ к данным подстанции с рабочего места инженера или дежурного оператора. Отсюда же идёт связь с удалёнными системами телеуправления по протоколу IEC 60870-5-104. Резервирование центрального сервера нужно, чтобы отказ одного компьютера не оставил подстанцию без оперативного управления и без связи с диспетчером.

Для эксплуатационного персонала SAS 2006 объединяет управление, защиту и мониторинг подстанции в одном интерфейсе. Оператор видит состояние оборудования на мнемосхемах HMI или через веб-доступ, а диспетчерский центр получает те же данные по IEC 60870-5-104. Система создана под требования TERNA, поэтому она ориентирована на магистральные подстанции ВН и СВН. Для отдельных присоединений в линейке Ducati Energia есть модульные контроллеры присоединения, которые работают как BCU или RTU и поддерживают тот же стандарт IEC 61850.
