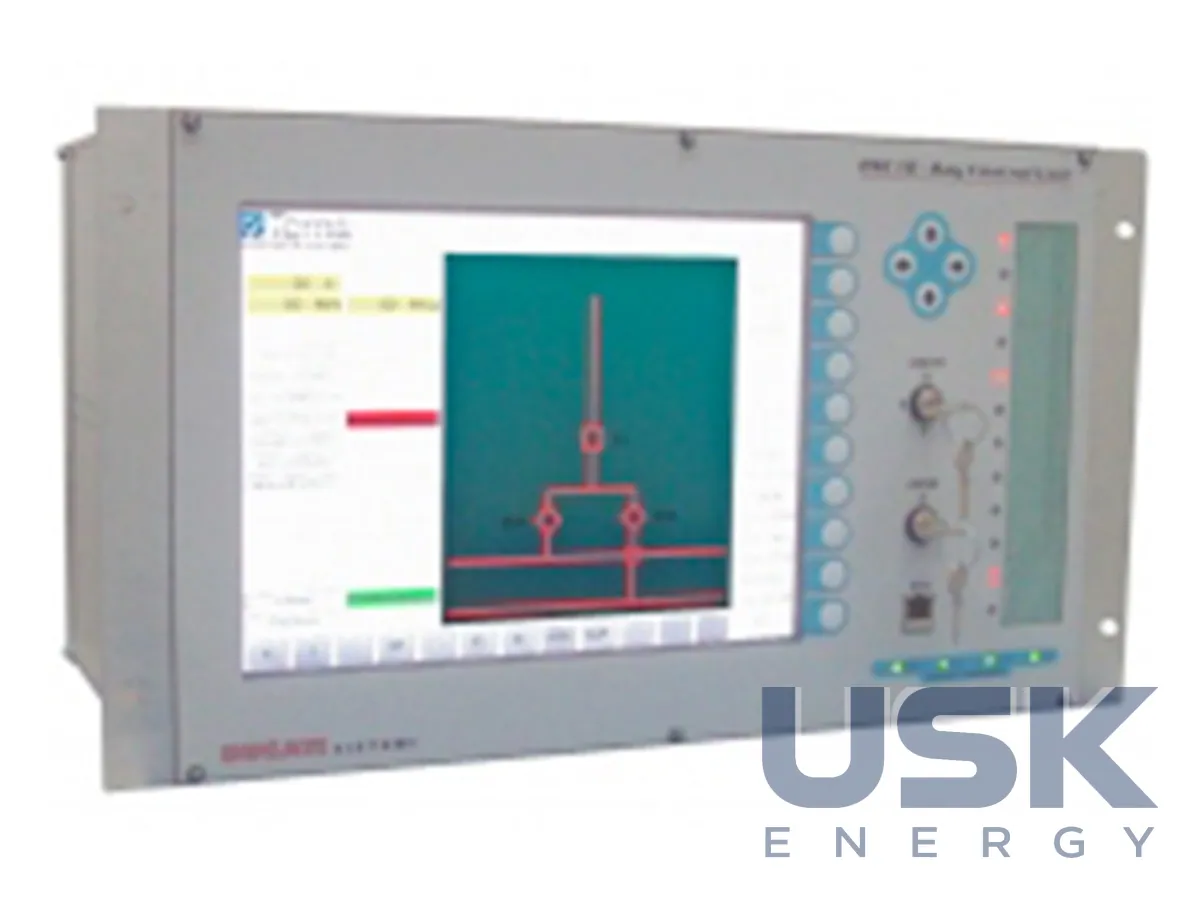

Ducati Energia DSC10 — контроллер присоединения (BCU) для подстанций СН/ВН/СВН
Ducati Energia DSC10 — модульный станционный компьютер для подстанций среднего, высокого и сверхвысокого напряжения. Работает как контроллер присоединения или как RTU в системе управления подстанцией. Поддерживает IEC 61850 (MMS, GOOSE), IEC 60870 и MODBUS.
- Процессор
- Intel ATOM 1,6 ГГц, 512 МБ ОЗУ, 512 МБ SSD
- Протоколы
- IEC 61850 (MMS, GOOSE), IEC 60870, MODBUS
- ПО
- встроенная SCADA, SoftPLC по IEC 61131
- Интерфейс
- ЖК-дисплей, 14 клавиш, 12 светодиодов
Цена, наличие и срок поставки — по запросу. Поможем с подбором аналога, таможенным оформлением и доставкой.
Описание
Ducati Energia DSC10 относится к последнему поколению модульных станционных компьютеров производителя. Основная роль устройства заключается в работе контроллером присоединения (BCU) в системах управления подстанций среднего, высокого и сверхвысокого напряжения. Помимо обычной обработки дискретных и аналоговых сигналов ввода-вывода, контроллер имеет набор встроенных полностью конфигурируемых функций и много вариантов связи. Поэтому DSC10 применяют и как RTU или устройство управления в системах автоматики реального времени. Модульная конструкция даёт возможность собрать конфигурацию под конкретное присоединение.
Аппаратная основа контроллера состоит из процессорной платы с Intel ATOM 1,6 ГГц, 512 МБ оперативной памяти и 512 МБ твердотельного накопителя. Такой запас памяти и производительности нужен, чтобы одновременно выполнять логику присоединения, обновлять мнемосхемы и обслуживать несколько протоколов. Для местной работы на лицевой панели есть большой ЖК-дисплей с программно регулируемой подсветкой, клавиатура из 10 функциональных клавиш и 4 клавиш направления, всего 14 клавиш, а также 12 светодиодов, назначение которых задают программно. Оператор управляет присоединением и видит его состояние прямо с панели шкафа, без отдельного пульта. Яркость подсветки дисплея задаёт программа, что удобно в шкафах с разным освещением.
Программное обеспечение DSC10 построено вокруг двух частей. Встроенная SCADA отвечает за отображение, то есть графические мнемосхемы, представление данных, меню и RCE. Интегрированный SoftPLC принимает собственную логику пользователя, написанную на любом языке стандарта IEC 61131. SCADA и SoftPLC обмениваются данными и командами напрямую, поэтому блокировки, последовательности переключений и локальная автоматика работают внутри одного устройства. Логику можно менять на объекте без замены аппаратной части, достаточно загрузить новую программу SoftPLC. Для персонала это значит, что схемы блокировок и автоматики документируются и проверяются в одной среде, а изменения на мнемосхеме и в логике согласованы между собой.
Связь поддерживается через последовательные порты и Ethernet. Среди протоколов IEC 61850 с отчётами (reporting) и GOOSE, IEC 60870 и MODBUS. Через IEC 61850 контроллер встраивается в станционную шину вместе с терминалами защиты и обменивается с ними сообщениями GOOSE. IEC 60870 используют для передачи данных в диспетчерский центр или на верхний уровень АСУ ТП, MODBUS для опроса счётчиков, преобразователей и другого вспомогательного оборудования. Набор протоколов подходит и для новых цифровых подстанций, и для связи с уже установленным оборудованием, которое работает по последовательным линиям.
На практике DSC10 ставят в шкафы управления присоединениями на новых подстанциях и при реконструкции, когда старые панели телемеханики заменяют цифровыми. На небольших объектах тот же контроллер выполняет роль RTU для всей подстанции. В линейке Ducati Energia рядом с ним есть система SAS 2006 для подстанций ВН и СВН, RTU UP для ТП СН и устройство телемеханики TPT-2000 для питающих подстанций.
Технические характеристики
| Процессор | Intel ATOM 1,6 ГГц, 512 МБ ОЗУ, 512 МБ SSD |
|---|---|
| Протоколы | IEC 61850 (MMS, GOOSE), IEC 60870, MODBUS |
| ПО | встроенная SCADA, SoftPLC по IEC 61131 |
| Интерфейс | ЖК-дисплей, 14 клавиш, 12 светодиодов |
Запрос цены и срока поставки
Ducati Energia DSC10 — контроллер присоединения (BCU) для подстанций СН/ВН/СВН, Ducati Energia. Отвечаем в течение рабочего дня.
Или напишите на sales@usk.ua либо позвоните 044 339-50-20.
Коды для таможенного оформления
| УКТ ЗЕД (Украина) | 8537 10 98 90 |
|---|---|
| HS, 6 знаков | 8537 10 |
| CN (ЕС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Таможенный тариф КНР | 8537 10 90 90 |
Коды справочные: окончательный код определяется при декларировании по конкретной модели.
Вопросы и ответы
Какие протоколы поддерживает DSC10?
IEC 61850 с MMS и GOOSE, IEC 60870 и MODBUS.
Какая аппаратная платформа у контроллера?
Процессор Intel ATOM 1,6 ГГц, 512 МБ ОЗУ и 512 МБ SSD.
Можно ли программировать логику в самом контроллере?
Да, в DSC10 встроены SCADA и SoftPLC по IEC 61131.
