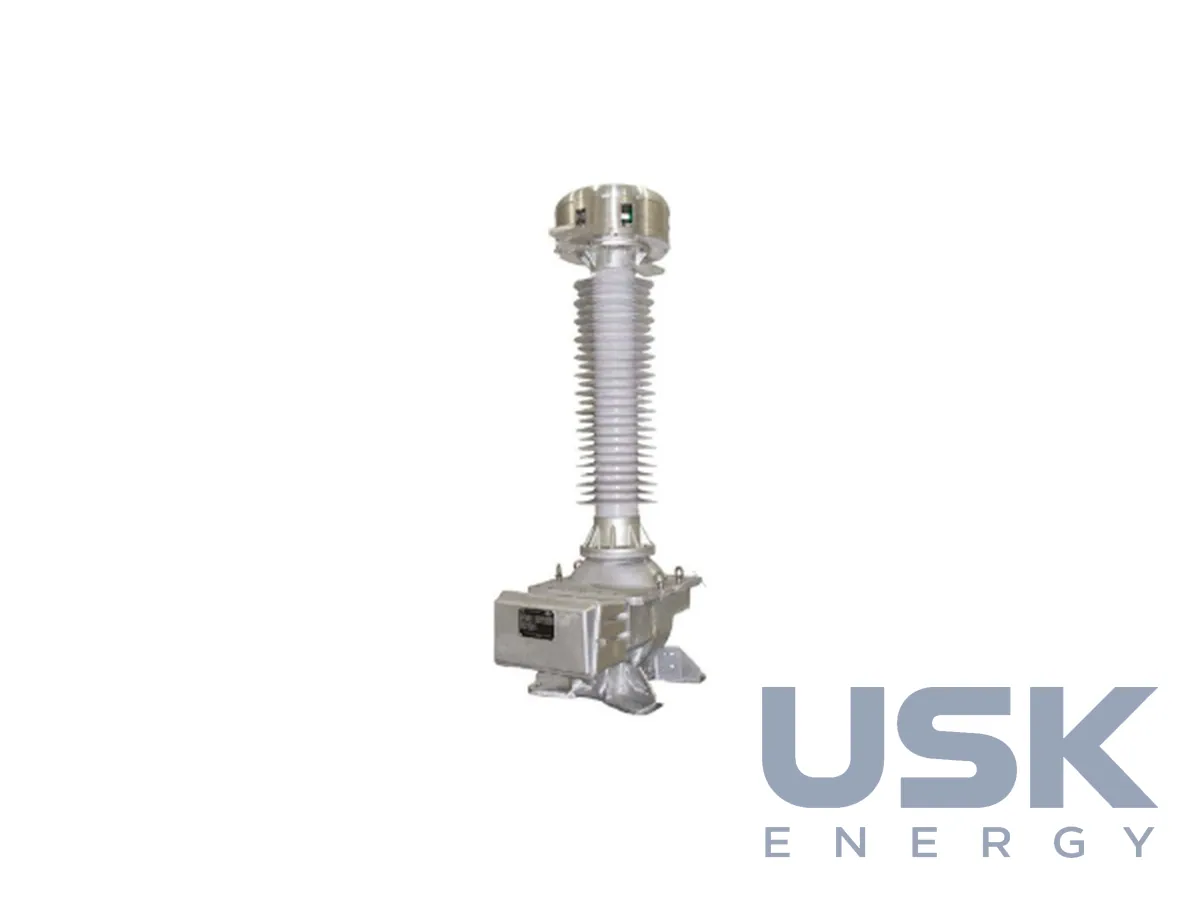

IVO — трансформатор напруги індуктивний оливо-паперовий зовнішній 72–245 кВ
RITZ IVO належить до однофазних індуктивних трансформаторів напруги з оливо-паперовою ізоляцією для відкритих підстанцій 72–245 кВ. Живить лічильники комерційного обліку і релейний захист.
- Клас напруги
- 72–245 кВ
- Тип
- індуктивний ТН
- Ізоляція
- олива-папір, олива без ПХБ
- Виконання
- зовнішнє, герметичне, із сильфоном з нержавіючої сталі
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
IVO від RITZ належить до однофазних індуктивних трансформаторів напруги для високовольтних мереж класів 72–245 кВ. Він живить лічильники комерційного обліку, релейний захист та інші прилади контролю напруги. Ізоляція всередині оливо-паперова, використовується якісна ізоляційна олива без ПХБ. Трансформатор повністю герметичний. Для цього застосовано стійкі до корозії деталі, сильфон з нержавіючої сталі і затиснуті ущільнення O-ring, тож оливо-паперова ізоляція захищена від зовнішнього середовища і обслуговування оливи протягом усього строку служби не потрібне.
Зовнішня ізоляція виконана полімерним порожнистим ізолятором. Це труба зі склопластику з литими силіконовими ребрами і фланцями з морського алюмінію. Полімер добре опирається забрудненню, довго зберігає гідрофобність, легший за порцеляну, підвищує сейсмостійкість і безпечніший. RITZ переважно ставить композитні ізолятори з питомою довжиною шляху витоку 31 мм/кВ і класом навантаження 2. За бажанням замовника можна поставити порцеляновий ізолятор.
Обмотка ВН намотана проводом з подвійною емалевою ізоляцією, яка ізолює витки між собою. Вторинні обмотки стандартно мають 2 відгалуження, інші конфігурації доступні на запит. Класи точності 0.3WXYZ, ZZ та 0.15WXYZ, інші характеристики і розміри для спеціальних виконань узгоджуються із заводом. Трансформатор можна виготовити за IEEE/ANSI, CSA, IEC або за вимогами замовника.
Конструкція продумана під монтаж і обслуговування. Болти фланців і кріплення зверху та знизу виготовлені з нержавіючої сталі і затягнуті на заводі із заданим моментом. Базовий бак з морського алюмінію має чотири рим-болти для такелажу і зливну пробку для оливи. Покажчик положення сильфона нагорі видно з місця оператора перед клемною коробкою, оглядове вікно рівня оливи скляне. Чотири монтажні отвори розміщені за галузевими стандартами для нових і наявних опорних конструкцій, а під нестандартні отвори виготовляють перехідні плити. Сейсмостійкість враховується в усіх елементах конструкції.
Вторинні з'єднання виведені в литу алюмінієву клемну коробку на фасаді з великими дверцятами, що відчиняються і замикаються. Знімна або придатна для свердління на місці кабельна плита приймає вводи кабелів, передбачено місце під обігрівач від конденсату, табличку з даними нанесено лазерним гравіюванням. Поряд з IVO у тій самій лінійці RITZ випускає трансформатори струму ICO і комбіновані CMO на ті самі класи напруги.
Групу RITZ засновано в Гамбурзі понад 70 років тому, сьогодні вона має 8 виробничих майданчиків у світі, і кожен сертифіковано за ISO 9001. Працюючи на різних ринках, компанія виготовляє апарати за всіма основними світовими стандартами. Для Північної Америки працює завод Ritz USA у Лавонії, штат Джорджія, де виготовляють і випробовують вимірювальні трансформатори низької, середньої та високої напруги для енергокомпаній і виробників обладнання.
Технічні характеристики
| Клас напруги | 72–245 кВ |
|---|---|
| Тип | індуктивний ТН |
| Ізоляція | олива-папір, олива без ПХБ |
| Виконання | зовнішнє, герметичне, із сильфоном з нержавіючої сталі |
| Ізолятор | композитний, питома довжина шляху витоку 31 мм/кВ |
| Призначення | комерційний облік, РЗА |
Заміна для
НКФ-110-58, НАМИ-110, НКФ-220-58, НАМИ-220 (маслонаповнені)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
IVO — трансформатор напруги індуктивний оливо-паперовий зовнішній 72–245 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 21 00 (ТН) |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 21 (ТН) |
| HTSUS (США) | 8504 31 20 00 (вимірювальні) |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На яку напругу розрахований IVO?
На мережі 72–245 кВ, для відкритих підстанцій.
Чи потрібне обслуговування оливи?
Ні, конструкція герметична з сильфоном з нержавіючої сталі, олива без ПХБ не обслуговується протягом строку служби.
Який ізолятор встановлено на трансформаторі?
Композитний, з питомою довжиною шляху витоку 31 мм/кВ.
