Eco Fluid VT — індуктивний трансформатор напруги з ефірною ізоляцією до 550 кВ

Опис

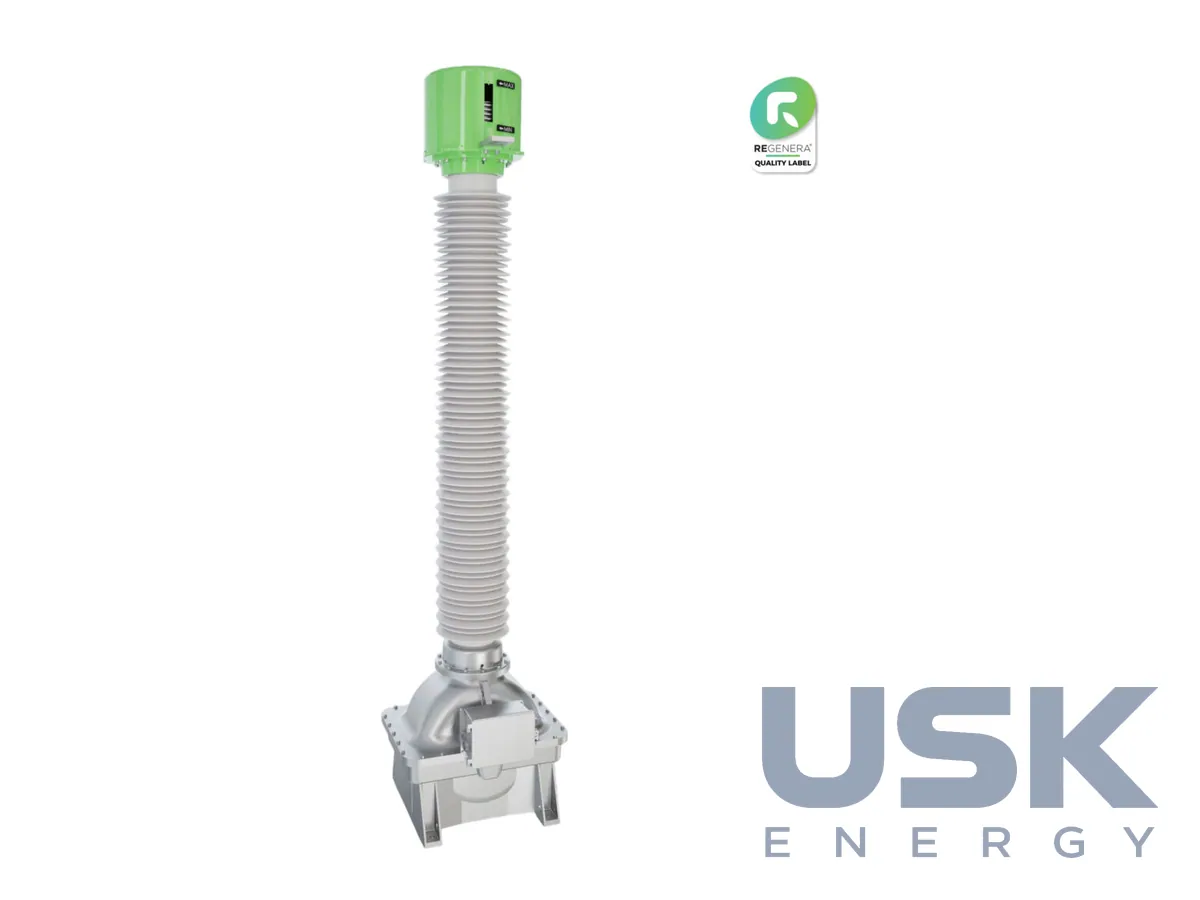

Індуктивний трансформатор напруги Trench Eco Fluid VT знижує напругу шин і ліній до стандартного вторинного рівня для лічильників, вимірювальних приладів і релейного захисту. Серія охоплює класи напруги до 550 кВ. За принципом дії це звичайний електромагнітний ТН з первинною обмоткою між фазою та землею, але рідина в його ізоляції інша. Замість мінеральної оливи використано біорозкладний ефір, і цим апарат відрізняється від класичних маслонаповнених ТН, поруч з якими він працює на тих самих підстанціях.

Внутрішню ізоляцію зібрано з паперу, просоченого біорозкладним ефіром. Рідина класифікована як «легко біорозкладна» за OECD 301, тому навіть у разі витоку ризик забруднення ґрунту й води значно менший, ніж із мінеральною оливою. За пожежобезпекою така ізоляція перевершує оливонаповнені ТН, бо температура спалаху ефіру вища. Високовольтну ізоляцію утворюють якісний папір і ефірна рідина, а тонко градуйовані ємнісні обкладки вирівнюють електричне поле і всередині трансформатора, і на його зовнішній поверхні. Ефірна ізоляція Trench побудована на основі класичної паперово-оливної технології, відомої у світі вже багато років, тому конструктори не змінювали перевірену схему, а замінили лише рідину.

Конструкцію розділено за класами напруги. Для мереж до 72,5 кВ є окреме компактне виконання, для класів до 300 кВ середнє, а для напруги понад 300 кВ окрема конструкція з більшою висотою ізоляції. Модульна побудова скорочує кількість різних деталей у лінійці і спрощує постачання запасних частин. Сильфон з нержавіючої сталі компенсує зміну об'єму рідини за будь-яких режимів, тож тиск усередині дорівнює атмосферному, а рідина не контактує з повітрям і не окислюється.

Апарат пройшов повні типові випробування за міжнародними стандартами. З маслонаповненими ТН апарат повністю взаємозамінний, і вторинні кола переробляти не доводиться. ТН ставлять замість оливного без переробки приєднань, коли на підстанції треба знизити пожежне та екологічне навантаження. Розміри збігаються з еквівалентними оливними виробами, тому фундаменти, опорні конструкції й ошиновка лишаються ті самі, а заміну можна планувати разом зі звичайними ремонтами приєднань.

Серія має знак REGENERA, яким Trench Group відзначає вироби, що поєднують технічний рівень з відповідальністю щодо довкілля. Для експлуатації ефірний ТН зручний тим, що екологічні та пожежні обмеження, які діють для оливних апаратів у водоохоронних зонах, біля житла чи на підземних підстанціях, для нього менш суворі. На практиці його беруть під час реконструкції старих підстанцій, коли оливні ТН вичерпали ресурс, а міняти компонування відкритого розподільного пристрою немає ні сенсу, ні бюджету. Нагляд за станом апарата лишається звичним для служби, бо принцип дії та схема вторинних кіл не змінилися.
