ForZair, OFW, ONW — охолоджувачі трансформаторної оливи (повітряні та водяні) 60–1500 кВт

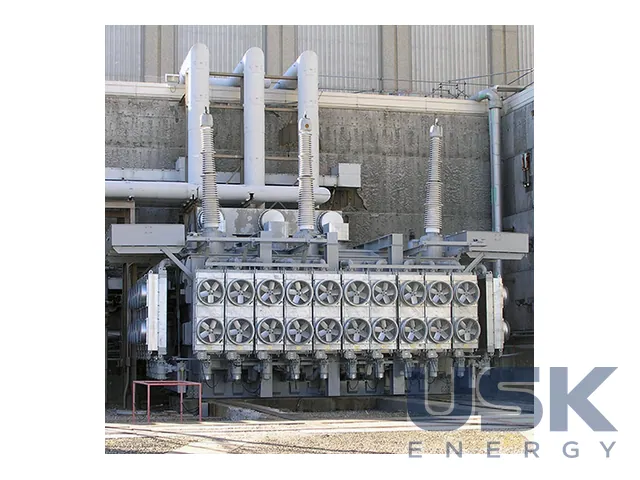

Охолоджувачі трансформаторної оливи Wabtec (бренд Unifin) повітряного типу ForZair і водяного типу OFW та ONW з відведенням тепла від 60 до 1500 кВт. Їх ставлять на силові трансформатори підстанцій і електростанцій, зокрема під час модернізації систем охолодження. Для перевантажених трансформаторів є переносний аварійний охолоджувач ForZair HeatSink.
- ForZair Power
- стандартні розміри 125–750 кВт, 2–5 вентиляторів, шум 64–86 дБ, витрата оливи 300–800 гал./хв (США), TOR 20–50 °C
- ForZair Mobile / HeatSink
- на причепі; переносний аварійний охолоджувач
- OFW (олива–вода, примусова циркуляція)
- кожухотрубний, Ø 8–24″, довжина 36–120″, 60–1500 кВт
- ONW
- олива–вода з природною циркуляцією оливи
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Unifin, що входить до Wabtec, займається лише охолодженням електричних машин і випускає охолоджувачі та насоси трансформаторної оливи, охолоджувачі генераторів і двигунів TEWAC. Штаб-квартира розташована в London, Ontario (Канада). Разом з охолоджувачами постачають насоси й арматуру Cardinal для систем охолодження силових трансформаторів.

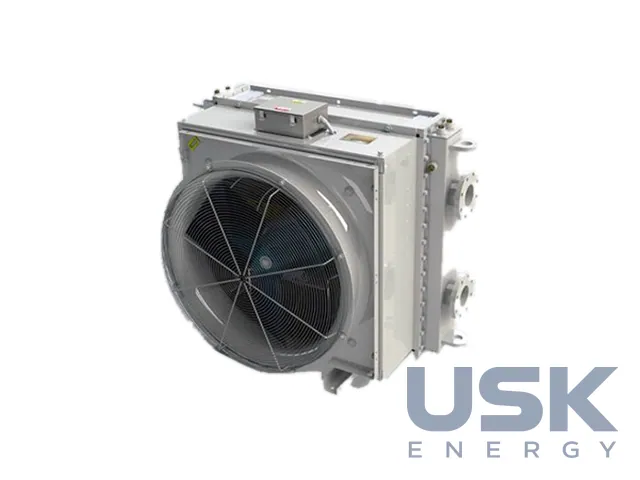

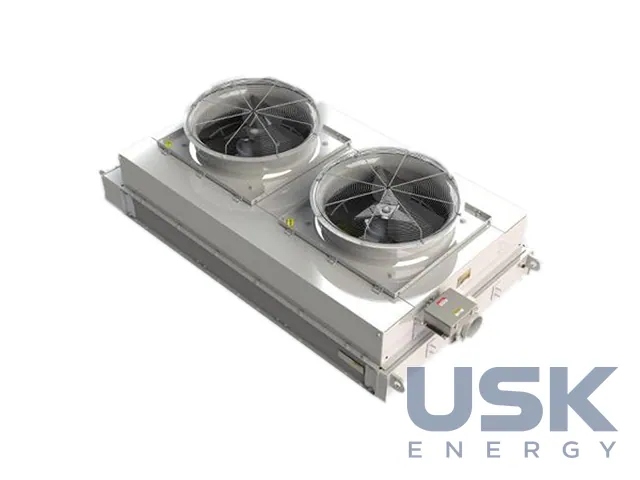

ForZair Power — серійні охолоджувачі «олива–повітря» з примусовою циркуляцією оливи й повітря, у стандартних і замовних конфігураціях. Модель добирають за хвилини за детальними таблицями й замовляють за номером. Стандартні розміри розраховані на 125–750 кВт відведеної потужності, мають 2–5 вентиляторів, шум 64–86 дБ, витрату оливи 300–800 галонів на хвилину (США) і TOR, тобто перевищення температури верхньої оливи над повітрям, 20–50 °C.
Теплообмінник виконано на екструдованих оребрених алюмінієвих трубах Unifin або в пластинчасто-ребристому варіанті. Є піддон з одного боку по оливі, різні орієнтації й розміри патрубків, відкидні панелі вентиляторів для обслуговування. Базове виконання оцинковане, на замовлення двокомпонентне епоксидне або тришарове фарбування для хімічно агресивного й прибережного середовища. Апарат очищують за ISO і відвантажують заповненим азотом, двигуни вентиляторів виготовляють на різні напруги.

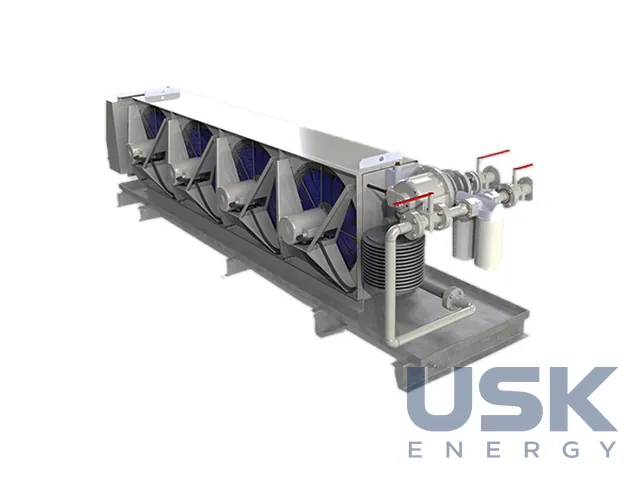

ForZair Mobile монтують на причепах. Переносний допоміжний HeatSink має насоси Cardinal безсальникової конструкції, розширювальний бак, шафу керування NEMA 4 і швидкороз'ємні шланги. Його швидко під'єднують до перевантаженого трансформатора, щоб знизити температуру оливи, а потім переставляють на іншу підстанцію.

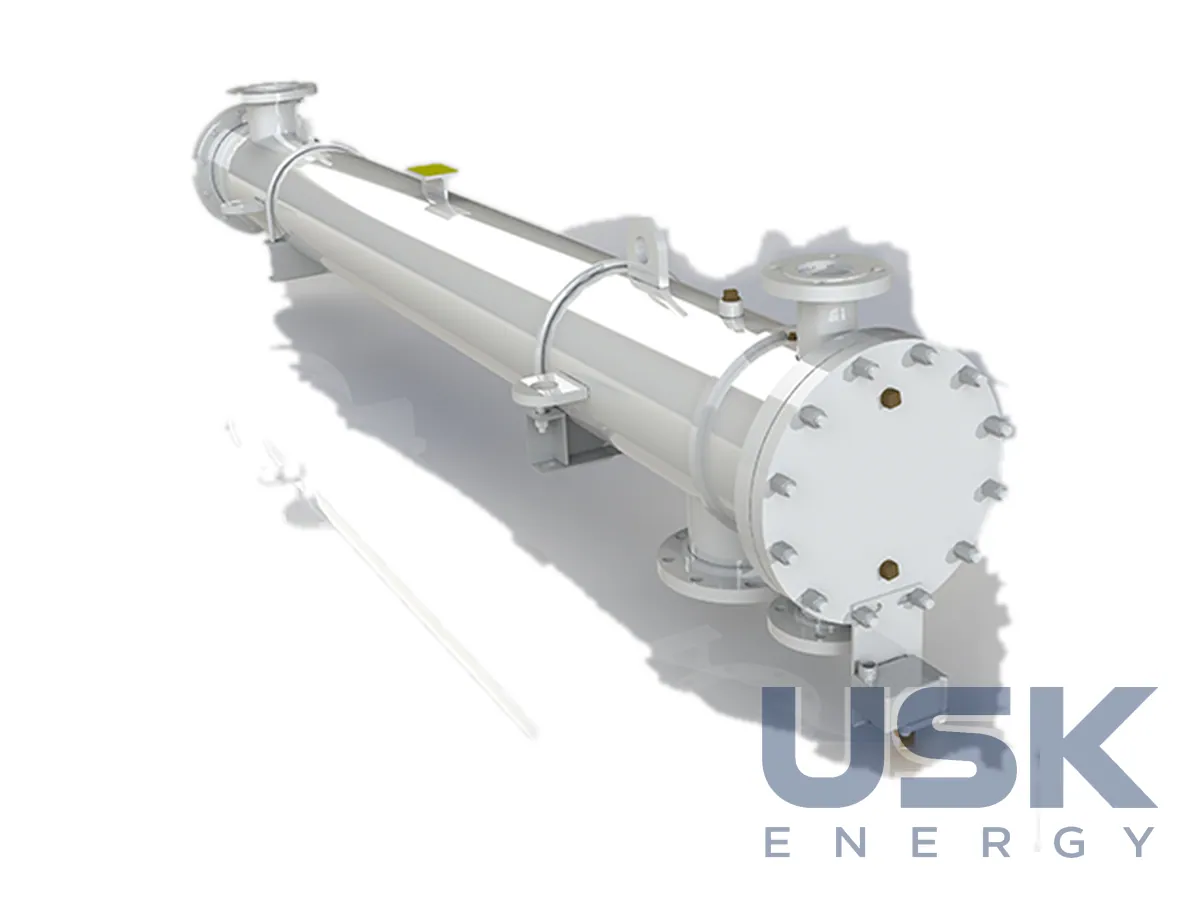

OFW — кожухотрубний теплообмінник «олива–вода» з примусовою циркуляцією обох середовищ для вертикального або горизонтального встановлення. Діаметр 8–24 дюйми, довжина 36–120 дюймів, номінальна потужність 60–1500 кВт. Оребрена мідна зовнішня труба по оливі робить апарат компактним, а доступ з боку води без розбирання з'єднань спрощує очищення. Датчик витоку з подвійними трубами в подвійних трубних дошках вловлює воду з пошкодженої внутрішньої труби, і вона не потрапляє в оливу. Колектори зварні або болтові для багатоходових виконань. ONW працює з природною циркуляцією оливи.
Технічні характеристики
| ForZair Power | стандартні розміри 125–750 кВт, 2–5 вентиляторів, шум 64–86 дБ, витрата оливи 300–800 гал./хв (США), TOR 20–50 °C |
|---|---|
| ForZair Mobile / HeatSink | на причепі; переносний аварійний охолоджувач |
| OFW (олива–вода, примусова циркуляція) | кожухотрубний, Ø 8–24″, довжина 36–120″, 60–1500 кВт |
| ONW | олива–вода з природною циркуляцією оливи |
| Захист від витоків | подвійні труби й подвійні трубні дошки (OFW) |
| Виконання | оцинкування; епоксидні та тришарові покриття для агресивного й морського середовища; постачання з азотом |
Заміна для
прямого аналога за позначенням немає; охолоджувачі систем Д, ДЦ, Ц силових трансформаторів (загальний тип)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
ForZair, OFW, ONW — охолоджувачі трансформаторної оливи (повітряні та водяні) 60–1500 кВт. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8419 50 80 00 |
|---|---|
| HS, 6 знаків | 8419 50 |
| CN (ЄС) | 8419 50 80 |
| HTSUS (США) | 8419 50 50 00 |
| Митний тариф КНР | 8419 50 00 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку потужність відводять охолоджувачі ForZair і OFW?
Стандартні ForZair Power розраховані на 125–750 кВт, водяні OFW на 60–1500 кВт номінальної потужності.
Як захищено трансформатор від потрапляння води в оливу?
В OFW є опція подвійних труб у подвійних трубних дошках з датчиком витоку. Вода з пошкодженої внутрішньої труби вловлюється зовнішньою і в оливу не потрапляє.
Чи є охолоджувач для тимчасового розвантаження трансформатора?
Так, переносний ForZair HeatSink під'єднують швидкороз'ємними шлангами до перевантаженого трансформатора. Є також ForZair Mobile на причепі.
