RDR MK — відсічні (shutter) клапани маслопроводу розширника DN25–DN80
COMEM RDR MK — відсічні клапани маслопроводу між розширником і баком трансформатора на умовні проходи DN25, DN50 і DN80. За різкого руху масла клапан перекриває трубу й зупиняє зливання масла з розширника до місця пошкодження.
- Стандарт
- IEC 60076-22-1
- Умовний прохід
- DN25, DN50, DN80
- Контакти
- 2 перекидні геркони; 24–230 В AC/DC; 2 А
- Вимикальна здатність
- 250 Вт DC (L/R < 40 мс); 400 ВА AC (cos φ > 0,5)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Коли бак трансформатора пошкоджено або маслопровід розірвано, масло з розширника продовжує стікати вниз і розтікається по підстанції. Відсічний клапан RDR MK стоїть у трубі між розширником і баком. Різкий рух масла миттєво закриває заслінку. Об'єм масла, що надходить до місця аварії, обмежується, і разом з ним падає ризик забруднення ґрунту, а у важких випадках вибуху й пожежі.

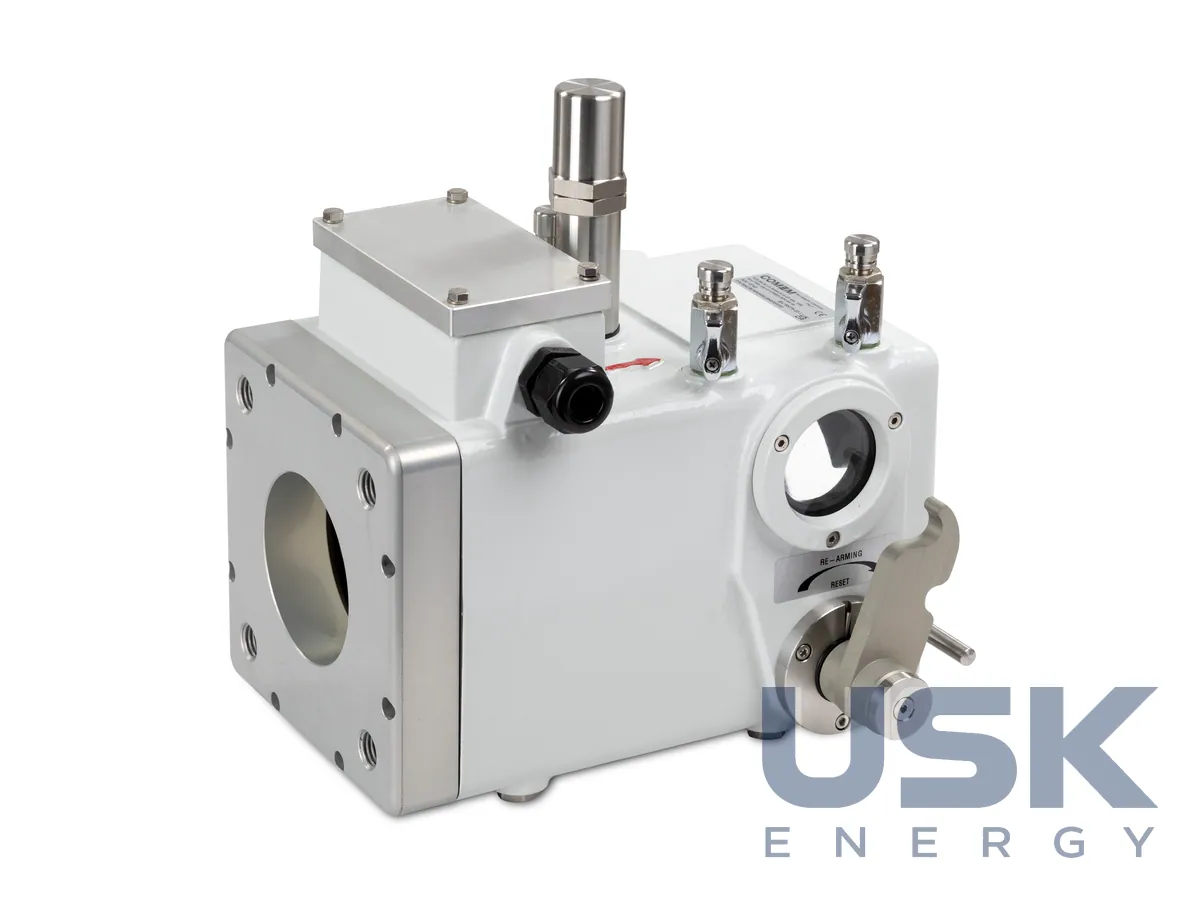

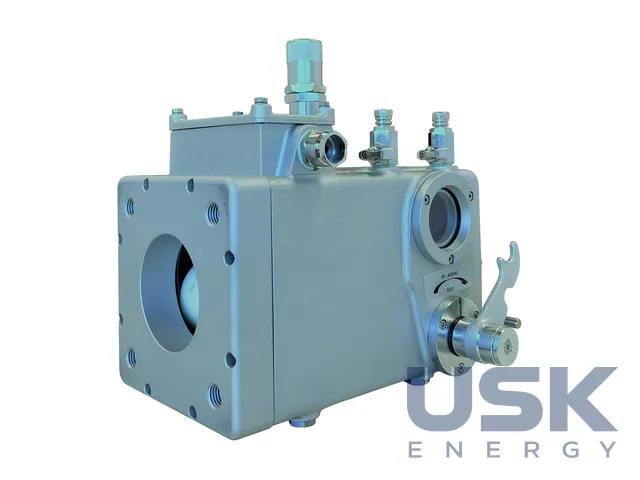

Найбільше такі клапани потрібні в сейсмонебезпечних районах і зонах ураганів, де зміщення обладнання рве трубопроводи. RDR MK працює з мінеральним і силіконовим маслом, на нових установках і під час модернізації, на прибережних і офшорних об'єктах. Корпус і верхню частину з клемною коробкою відливають з алюмінію з порошковим покриттям RAL 7032, офшорне виконання постачають нефарбованим з особливою обробкою поверхні. Напрямок установлення показує червона стрілка на корпусі.
Клапани випускають на DN25, DN50 і DN80 з фланцями під шпильки M12 або M16. Конструкція має зливний клапан, оглядове вікно, важіль повернення, кнопку механічної перевірки та механізм регулювання порога спрацювання за потоком. Ущільнення з NBR або Viton. Температура довкілля від −40 до +80 °C, масла від −40 до +115 °C. Ступінь захисту IP65 за EN 60529, корозійний захист C4-M або C5-M, стандарт IEC 60076-22-1.
Положення заслінки сигналізують два захищені герконові перекидні контакти на номінальну напругу 24–230 В AC/DC і струм до 2 А. Мінімальний струм комутації 10 мА за 24 В DC, для менших струмів ставлять позолочені контакти. Вимикальна здатність 250 Вт на постійному струмі за L/R < 40 мс і 400 ВА на змінному за cos φ > 0,5. Електрична міцність ізоляції 2,5 кВ AC протягом 1 хв між контактами й землею та 1,0 кВ між розімкненими контактами. Сигнал про спрацювання йде в схему захисту трансформатора разом із сигналами газового реле та покажчика рівня.
Технічні характеристики
| Стандарт | IEC 60076-22-1 |
|---|---|
| Умовний прохід | DN25, DN50, DN80 |
| Контакти | 2 перекидні геркони; 24–230 В AC/DC; 2 А |
| Вимикальна здатність | 250 Вт DC (L/R < 40 мс); 400 ВА AC (cos φ > 0,5) |
| Ізоляція | 2,5 кВ AC 1 хв |
| Температура масла | −40…+115 °C |
| Ступінь захисту | IP65 |
| Ущільнення | NBR, Viton |
| Опції | регулювання порога потоку, кнопка механічної перевірки, важіль повернення |
Заміна для
прямого позначення за ГОСТ немає; відсічні клапани маслопроводу розширювача (загальний тип)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
RDR MK — відсічні (shutter) клапани маслопроводу розширника DN25–DN80. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8481 80 99 00 |
|---|---|
| HS, 6 знаків | 8481 80 |
| CN (ЄС) | 8481 80 99 |
| HTSUS (США) | 8481 80 90 50 |
| Митний тариф КНР | 8481 80 40 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
На які діаметри маслопроводу випускають RDR MK?
На умовні проходи DN25, DN50 і DN80 з фланцями під шпильки M12 або M16.
Які параметри мають сигнальні контакти клапана?
Два герконові перекидні контакти на 24–230 В AC/DC і до 2 А. Вимикальна здатність 250 Вт DC за L/R < 40 мс та 400 ВА AC.
З якими маслами та за якої температури працює клапан?
З мінеральним і силіконовим маслом за температури масла від −40 до +115 °C. Температура довкілля від −40 до +80 °C, ступінь захисту IP65.
