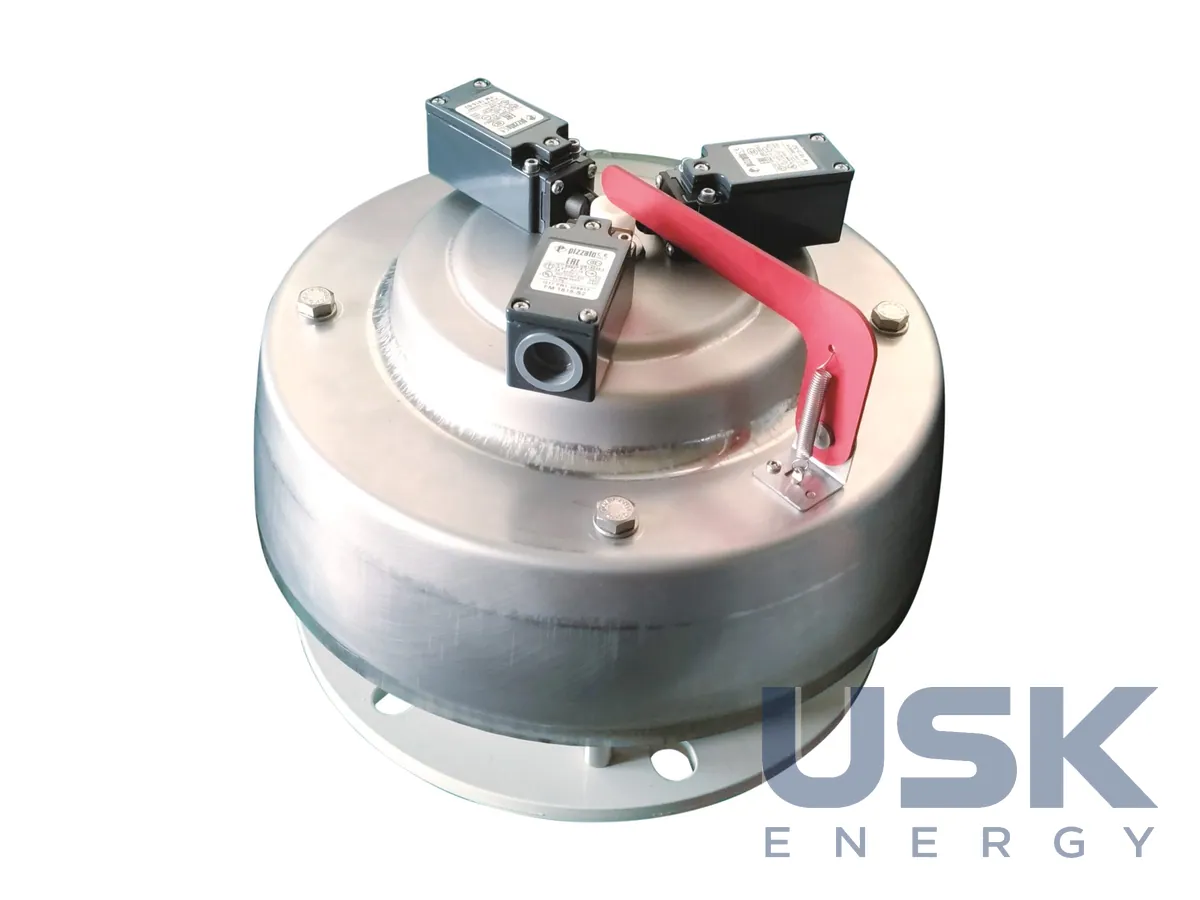

T / M / 170 та ePRD E170SC — клапани скидання тиску трансформаторів
Клапани скидання тиску COMEM серій T, M і 170 захищають бак маслонаповненого трансформатора від розриву під час внутрішнього пошкодження. Ряд охоплює типорозміри 50, 80, 125, 170 і 200 мм, для «розумних» трансформаторів є цифрова версія ePRD E170SC.
- Стандарт
- IEC 60076-22-1
- Типи
- T, M, 170 (170SB, 170SC, 170SD); цифровий ePRD E170SC
- Розміри
- 50, 80, 125, 170, 200 мм (eDevice — 170 мм)
- Корпус
- алюмінієвий сплав
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Дуга або коротке замикання всередині бака дають миттєве газоутворення й різкий стрибок тиску. Клапан відкривається, скидає надлишковий тиск разом з частиною масла й знову закривається. Бак лишається цілим, масло не розливається по підстанції, ризик пожежі менший. Механічний покажчик фіксує спрацювання, контакти передають сигнал у схему захисту.
Типорозмір клапана добирають пропорційно до об'єму масла трансформатора, від 50 до 200 мм через 80, 125 і 170 мм. Конструктивні серії T, M і 170 мають виконання 170SB, 170SC і 170SD. Уставку тиску спрацювання підбирають під конкретний апарат у широких межах. Для цифрових підстанцій випускають ePRD типу E170SC розміром 170 мм, він входить до родини eDevices та екосистеми MeDICA.
Корпус відливають з алюмінієвого сплаву. Кришку, що спрямовує викид масла, роблять з пластику, нержавної сталі або алюмінію залежно від моделі. Візуальний покажчик виготовляють з латуні, нержавної сталі або стійкого до морської води алюмінію, з червоною кнопкою на всіх моделях, крім T. Ущільнення стандартно з NBR, на замовлення з Viton, HNBR або FVMQ.
Покриття вибирають за кліматом. Для приміщень і відкритої установки застосовують RAL 7032 з класом корозії C4-M, для узбережжя Geomet з класом C5-M, для офшору RAL 7035 з класом CX. Клапани відповідають IEC 60076-22-1 і працюють за температури довкілля від −40 до +80 °C. Їх ставлять на силові й розподільні трансформатори, нові та модернізовані, в офшорних і тропічних умовах. Тиски спрацювання, параметри контактів і ступінь захисту для кожного виконання наведено в технічному посібнику COMEM.
Технічні характеристики
| Стандарт | IEC 60076-22-1 |
|---|---|
| Типи | T, M, 170 (170SB, 170SC, 170SD); цифровий ePRD E170SC |
| Розміри | 50, 80, 125, 170, 200 мм (eDevice — 170 мм) |
| Корпус | алюмінієвий сплав |
| Ущільнення | NBR; Viton, HNBR, FVMQ на замовлення |
| Температура довкілля | −40…+80 °C |
| Корозійний захист | C4-M (RAL 7032), C5-M (Geomet), CX (RAL 7035) |
Заміна для
прямого аналога за позначенням немає; клапани скидання тиску/вихлопні труби трансформаторів (загальний тип)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
T / M / 170 та ePRD E170SC — клапани скидання тиску трансформаторів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8481 40 90 00 |
|---|---|
| HS, 6 знаків | 8481 40 |
| CN (ЄС) | 8481 40 90 |
| HTSUS (США) | 8481 40 00 00 |
| Митний тариф КНР | 8481 40 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Як вибрати типорозмір клапана скидання тиску?
Розмір добирають пропорційно до об'єму масла трансформатора з ряду 50, 80, 125, 170 і 200 мм. Уставку тиску підбирають під конкретний апарат.
Яке покриття потрібне для офшорного трансформатора?
Для офшору застосовують RAL 7035 з класом корозії CX. Для узбережжя є Geomet з класом C5-M, для звичайних умов RAL 7032 з класом C4-M.
Яким стандартам відповідають клапани COMEM?
Клапани виготовляють за IEC 60076-22-1. Температура довкілля від −40 до +80 °C.
