OTI / WTI, 1187, TWM — термометри масла й обмоток трансформаторів, термостати
COMEM OTI і WTI — стрілкові термометри масла та обмоток силових трансформаторів з манометричною системою, шкалами до +160 °C і капіляром до 16 м. Лінійку доповнюють термометри 1187 і термостати TWM 7284/7287 для невеликих і герметичних трансформаторів.
- Типи
- OTI (масло), WTI (обмотка, ТС 1/2/5 А); ATI/AWTI (ANSI, у повітрі); 1187-100/150; термостати TWM 7284/7287
- Шкали
- −50…+150, −20…+140, 0…+150, 0…+160 °C (OTI/WTI); до 0…+200 °C (1187)
- Мікроперемикачі
- до 6 (OTI/WTI); 2 (1187, TWM)
- Довжина капіляра
- до 16 м (IEC), до 10 м (ANSI, TWM), до 8 м (1187)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

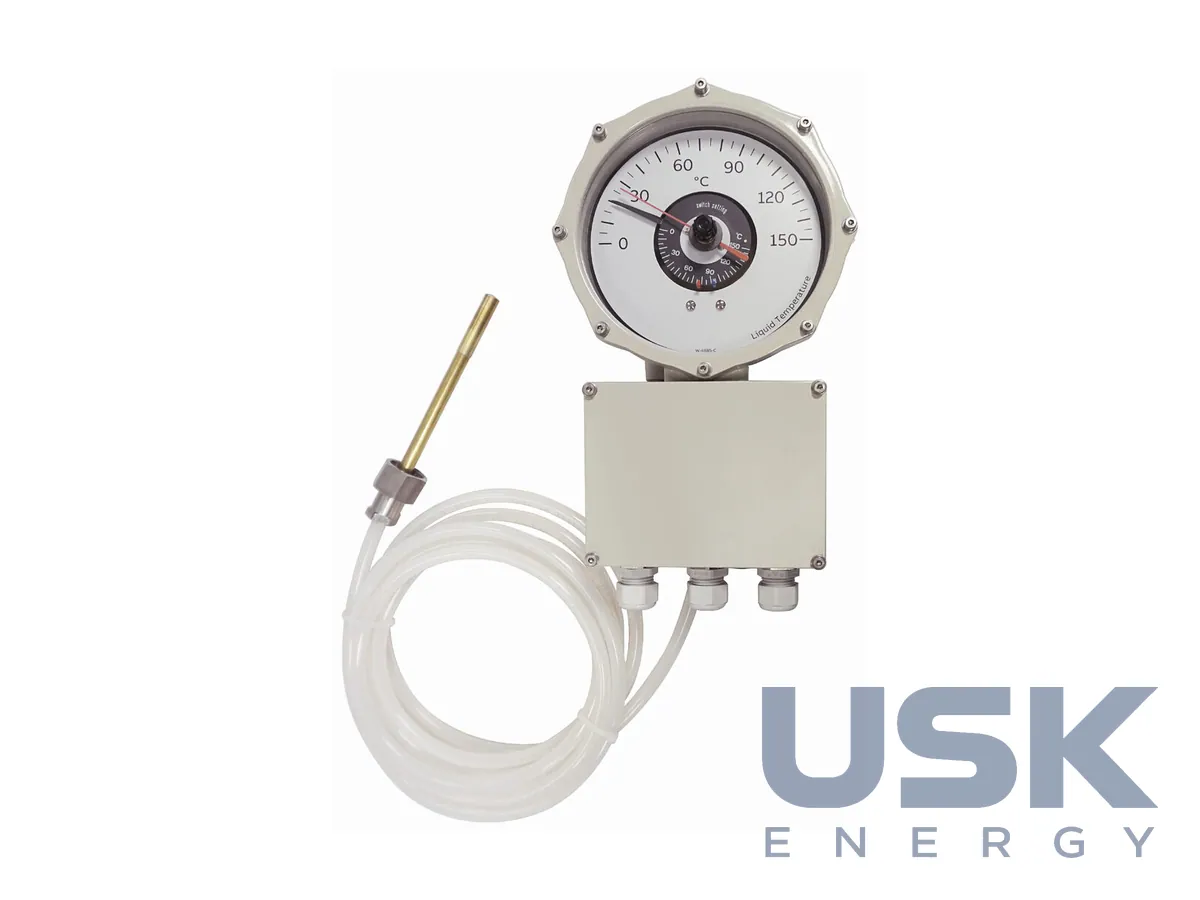

Покажчики COMEM контролюють два параметри силового маслонаповненого трансформатора. OTI (Oil Temperature Indicator) вимірює температуру верхніх шарів масла, WTI (Winding Temperature Indicator) показує температуру найбільш нагрітої точки обмотки. За їхніми контактами вмикається охолодження, спрацьовує попереджувальна сигналізація та вимикається трансформатор у разі неприпустимого перегріву. На циферблаті оператор бачить поточне значення та максимальну стрілку.
Термобалон занурюють у гільзу на кришці бака. Капіляр з'єднує його з манометричною системою на основі трубки Бурдона, яка й повертає стрілку. Така схема дає стабільне вимірювання без перекалібрування. У WTI нагрів обмотки імітує нагрівальний елемент, що живиться від трансформатора струму з номінальним струмом 1, 2 або 5 А. Прилади мають вентиляційну систему проти конденсату та захисне скло з полікарбонату або скла.
Виконання IEC працюють з термобалоном у маслі. Шкали −50…+150 °C, −20…+140 °C, 0…+150 °C і 0…+160 °C, до шести мікроперемикачів, капіляр до 16 м. Опційно встановлюють до двох датчиків PT100 і до чотирьох контактів MBO, демпфування вібрації, гільзу, вихід 4–20 мА через зовнішній перетворювач. Для ринку ANSI є ATI/AWTI з балоном у повітрі, шкалами 0…+120 °C і 0…+180 °C та капіляром до 10 м. Компактні версії позначено OTI-C і WTI-C.
Простіші задачі закривають термометри типу 1187 з циферблатом 100 або 150 мм. Шкали в них від 0…+120 °C до 0…+200 °C, два мікроперемикачі, капіляр до 8 м. Для герметичних і невеликих трансформаторів COMEM випускає термостати TWM 7284 без капіляра та TWM 7287 з капіляром до 10 м, обидва з двома перекидними контактами.
Корпуси відлито з алюмінію й пофарбовано в RAL 7032, корозійний захист класу C4-M. Настроювані фланці підходять до всіх конструкцій трансформаторів. Прилади ставлять на силові й розподільні трансформатори та реактори, нові й наявні, зокрема в офшорних і тропічних умовах. Для дистанційного моніторингу існують цифрові версії eOTI та eWTI.
Технічні характеристики
| Типи | OTI (масло), WTI (обмотка, ТС 1/2/5 А); ATI/AWTI (ANSI, у повітрі); 1187-100/150; термостати TWM 7284/7287 |
|---|---|
| Шкали | −50…+150, −20…+140, 0…+150, 0…+160 °C (OTI/WTI); до 0…+200 °C (1187) |
| Мікроперемикачі | до 6 (OTI/WTI); 2 (1187, TWM) |
| Довжина капіляра | до 16 м (IEC), до 10 м (ANSI, TWM), до 8 м (1187) |
| Опції | до 2 PT100, контакти MBO, вихід 4–20 мА через перетворювач, гільза, демпфування вібрації |
| Принцип | трубка Бурдона, без перекалібрування |
Запит ціни та строку поставки
OTI / WTI, 1187, TWM — термометри масла й обмоток трансформаторів, термостати. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9025 19 80 00 |
|---|---|
| HS, 6 знаків | 9025 19 |
| CN (ЄС) | 9025 19 80 |
| HTSUS (США) | 9025 19 80 85 |
| Митний тариф КНР | 9025 19 90 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Від якого трансформатора струму живиться WTI?
Нагрівальний елемент WTI живиться від трансформатора струму з номінальним струмом 1, 2 або 5 А.
Яка максимальна довжина капіляра?
До 16 м у виконанні IEC, до 10 м для ANSI та TWM 7287, до 8 м для термометрів 1187.
Чи можна отримати сигнал 4–20 мА від стрілкового термометра?
Так, вихід 4–20 мА отримують через зовнішній перетворювач. Опційно в прилад ставлять до двох датчиків PT100.
