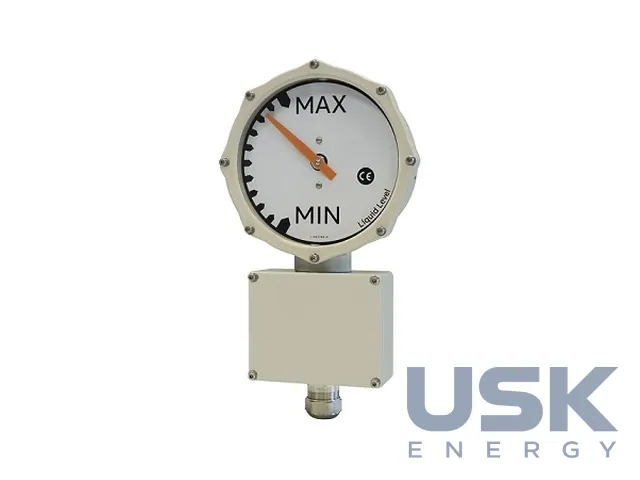

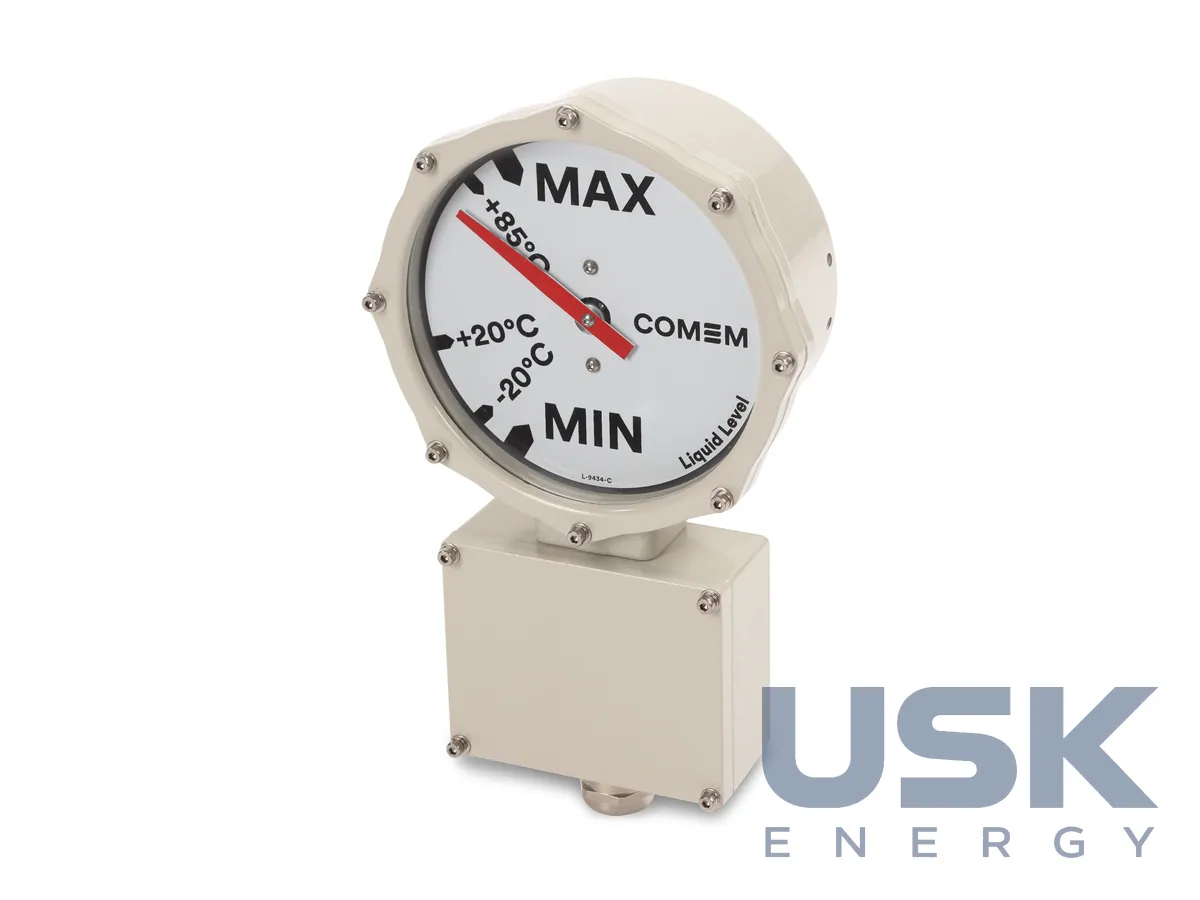

OLI / OLI22 / L140 / L220 / L340 — покажчики рівня масла трансформаторів
OLI, OLI22, L140, L220 і L340 — стрілкові покажчики рівня масла для розширників і баків маслонаповнених трансформаторів за IEC 60076-22-1. Циферблат 250 або 146 мм, до чотирьох мікроперемикачів на сигнали MIN і MAX.
- Моделі
- OLI (циферблат 250 мм), OLI22, L340, L220, L140 (146 мм)
- Стандарт
- IEC 60076-22-1
- Мікроперемикачі
- до 4; 24–230 В AC/DC, 2 А
- Поплавок
- Rohacell; радіальний, осьовий рух, виконання для розширника з гумовим мішком
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Мінеральне або силіконове масло в трансформаторі одночасно ізолює й охолоджує активну частину, тож падіння його рівня означає ризик аварії. Покажчики рівня встановлюють на розширнику або баку маслонаповнених трансформаторів. Прилад показує рівень на циферблаті й видає сигнали «MIN» і «MAX» у схему захисту та сигналізації, тому витік масла помічають вчасно.
Поплавок з матеріалу Rohacell через важіль і магнітну муфту повертає стрілку. Циферблат герметично відокремлений від масла. Залежно від типу поплавок рухається радіально або аксіально, є виконання для розширників з гумовим мішком (діафрагмою). Корпус і фланець відлито з алюмінієвого сплаву, скло полікарбонатне або загартоване. Позначки нанесено на алюмінієву пластину, шкалу настроюють під замовлення. Вентиляційний клапан не дає утворюватися конденсату.
Великий покажчик OLI має циферблат 250 мм. Моделі OLI22, L340, L220 і L140 мають циферблат 146 мм і різняться приєднувальними фланцями. Фланці на 6 або 8 отворів виконано за власною конструкцією виробника, а фланець на 4 отвори сумісний з усіма конструкціями трансформаторів. У низці моделей корпус знімають з фланця без зливання масла. L140 і L220 застосовують і на тягових трансформаторах.
Прилад має до чотирьох захищених мікроперемикачів, фіксованих або регульованих. Вони спрацьовують за 5° до позначок MIN і MAX з допуском ±2,5°. Номінальна напруга контактів 24–230 В AC/DC, комутований струм 2 А, вимикальна здатність 0,25 А за 250 В DC і 3 А за 250 В AC. Електрична міцність ізоляції між контактами та землею становить 2,0 кВ AC.
Покажчики відповідають IEC 60076-22-1. Температура масла від −40 до +120 °C, довкілля від −40 до +80 °C. Ступінь захисту IP66 для OLI та OLI22 і IP65 для L140, L220, L340, вібростійкість класу 4M4. Корозійний захист C4-M (RAL 7032), для узбережжя C5-M з покриттям Geomet, для офшору CX (RAL 7035). Прилади ставлять на трансформатори з розширником і без нього, з гумовим мішком, у тропіках і морських умовах, як на нових установках, так і під час заміни.
Технічні характеристики
| Моделі | OLI (циферблат 250 мм), OLI22, L340, L220, L140 (146 мм) |
|---|---|
| Стандарт | IEC 60076-22-1 |
| Мікроперемикачі | до 4; 24–230 В AC/DC, 2 А |
| Поплавок | Rohacell; радіальний, осьовий рух, виконання для розширника з гумовим мішком |
| Температура масла | −40…+120 °C |
| Температура довкілля | −40…+80 °C (арктичне виконання на замовлення) |
| Ступінь захисту | IP66 (OLI, OLI22); IP65 (L140, L220, L340) |
| Корозійний захист | C4-M; C5-M; CX (офшор) |
| Вібрація | клас 4M4 |
| Ізоляція контактів | 2,0 кВ AC 1 хв |
Запит ціни та строку поставки
OLI / OLI22 / L140 / L220 / L340 — покажчики рівня масла трансформаторів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9026 10 89 00 |
|---|---|
| HS, 6 знаків | 9026 10 |
| CN (ЄС) | 9026 10 89 |
| HTSUS (США) | 9026 10 60 00 |
| Митний тариф КНР | 9026 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку напругу комутують контакти покажчика?
Мікроперемикачі розраховано на 24–230 В AC/DC і струм 2 А. Вимикальна здатність 0,25 А за 250 В DC і 3 А за 250 В AC.
Який ступінь захисту мають покажчики?
OLI та OLI22 мають IP66, а L140, L220 і L340 мають IP65.
Чи підходять покажчики для розширника з гумовим мішком?
Так, є виконання поплавка для розширників з гумовим мішком (діафрагмою). Залежно від типу поплавок також рухається радіально або аксіально.
