ESDB XS/S/M/L — самовідновлювані повітроосушувачі для «розумних» трансформаторів
COMEM eSDB — самовідновлювані повітроосушувачі для трансформаторів і реакторів, які самі регенерують силікагель нагріванням за фактичним станом сорбенту. Чотири моделі XS, S, M і L охоплюють апарати від РПН і дугогасних котушок до генераторних блокових трансформаторів понад 200 МВА з масою масла від 100 т.
- Моделі
- eSDB XS, S, M, L
- Маса масла
- XS, S ≤ 40 т; M 40–80 т; L ≥ 100 т
- Живлення
- 115–230 В AC/DC ±10 %, 50/60 Гц
- Виходи
- 2 × 4–20 мА; Modbus RTU, Modbus TCP/IP; реле
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Волога прискорює старіння трансформатора, тому повітря, яке заходить у розширник під час «дихання», треба осушувати. Звичайний силікагелевий осушувач потребує обходів і заміни сорбенту. eSDB працює інакше. Пристрій безперервно стежить за температурою, вологістю та станом силікагелю й запускає регенерацію нагріванням тоді, коли сорбент справді насичений, а не за графіком. Прилад належить до родини eDevices для цифрових трансформаторів і входить до екосистеми моніторингу MeDICA.

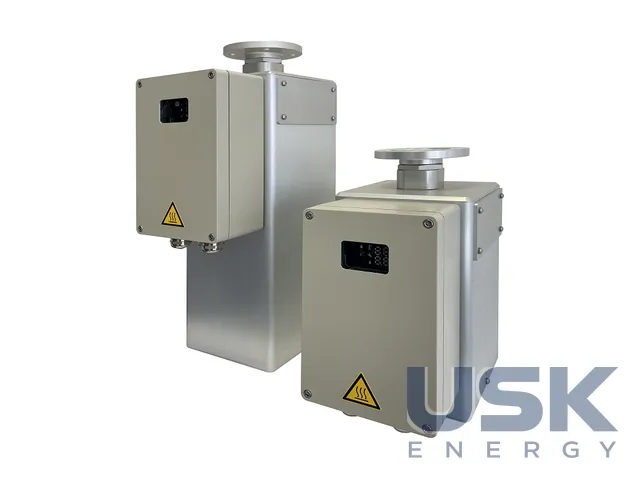

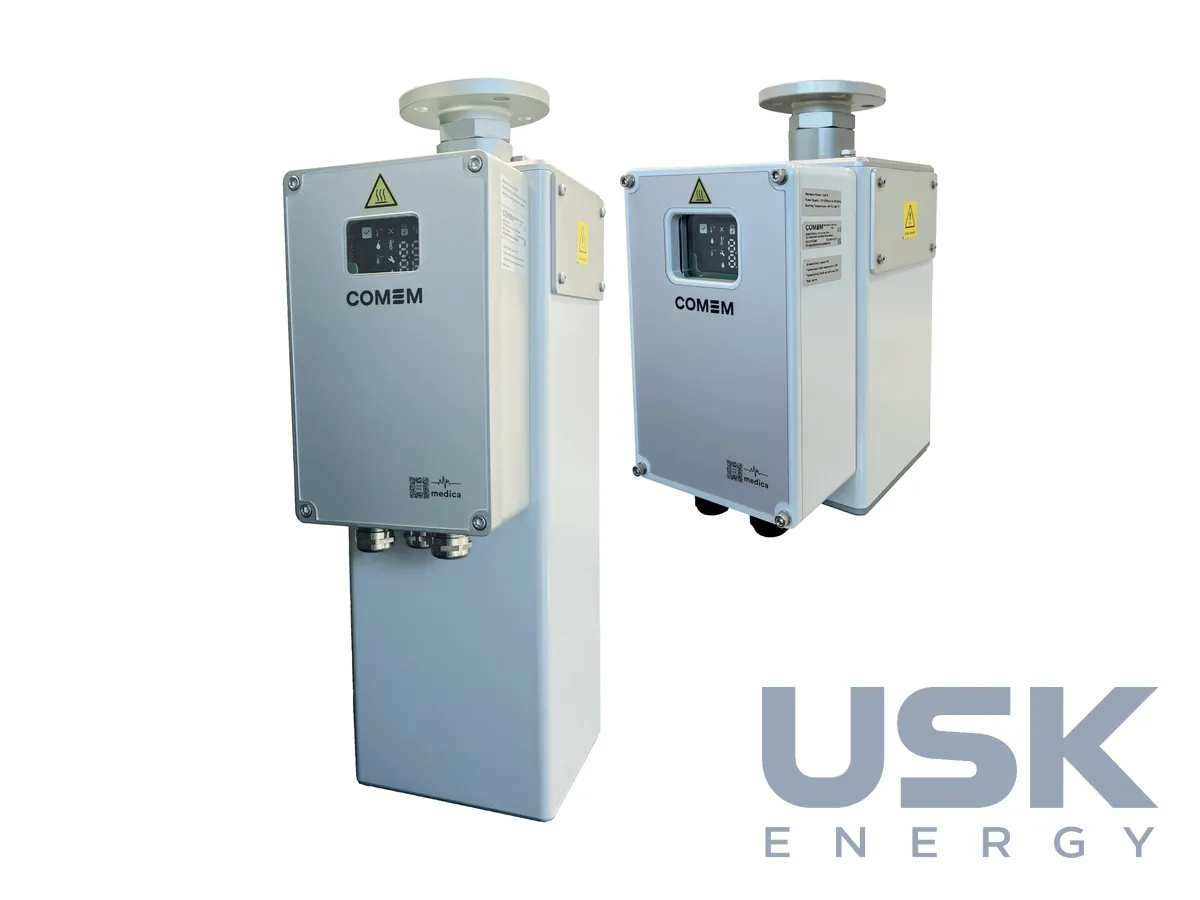

У кожній моделі стоять два баки із силікагелем. Поки один регенерується, другий продовжує осушувати повітря, і трансформатор не лишається без захисту. У моделях M і L цикл керується з резервуванням, через подвійний зворотний зв'язок від тензодатчика та датчика вологості. Корпус компактний, без зовнішніх проводів, з обробленого алюмінію й нержавної сталі, стійкий до трансформаторного масла, сольового туману та ультрафіолету. Якщо під час монтажу силікагель забруднився маслом, його міняють на місці. Через вбудований USB-A реєстратор завантажують дані й оновлюють прошивку без ноутбука та кабелів.
Живлення 115–230 В AC/DC ±10 %, 50/60 Гц, із захистом від перенапруги змінним варистором і запобіжником. Пусковий струм менше 10 А, під час регенерації струм не перевищує 3 А. Для зв'язку з АСК ТП є 2 × 4–20 мА, Modbus RTU, Modbus TCP/IP і релейні сигнали. Ступінь захисту IP65, клемна коробка IP66. Корозійний захист C5-M, для офшору на замовлення CX у кольорі RAL 7035. Робоча температура від −40 до +80 °C, приєднання фланцями DIN або EN.
Модель добирають за типом апарата й масою масла. XS ставлять на РПН, дугогасні котушки Петерсена, повітронаповнені кабельні коробки й тягові трансформатори. S призначена для фазоповоротних трансформаторів і шунтувальних реакторів до 60 МВА з маслом до 40 т. M розрахована на мережеві, підвищувальні й фазоповоротні трансформатори та реактори 60–200 МВА з масою масла 40–80 т. L працює на генераторних блокових трансформаторах, апаратах HVDC, пічних і підземних кавернних трансформаторах.
Технічні характеристики
| Моделі | eSDB XS, S, M, L |
|---|---|
| Маса масла | XS, S ≤ 40 т; M 40–80 т; L ≥ 100 т |
| Живлення | 115–230 В AC/DC ±10 %, 50/60 Гц |
| Виходи | 2 × 4–20 мА; Modbus RTU, Modbus TCP/IP; реле |
| Реєстратор | USB-A data logger |
| Температура довкілля | −40…+80 °C |
| Ступінь захисту | IP65 (клемна коробка IP66) |
| Корозійний захист | C5-M; офшор CX (RAL 7035) |
| Струм | пусковий < 10 А; під час регенерації < 3 А |
| Приєднання | фланець DIN і EN |
Заміна для
прямого аналога за позначенням немає; силікагелеві повітроосушувачі трансформаторів (загальний тип)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
ESDB XS/S/M/L — самовідновлювані повітроосушувачі для «розумних» трансформаторів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8421 39 85 00 |
|---|---|
| HS, 6 знаків | 8421 39 |
| CN (ЄС) | 8421 39 85 |
| HTSUS (США) | 8421 39 80 90 |
| Митний тариф КНР | 8421 39 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Яку модель eSDB обрати для мережевого трансформатора 60–200 МВА?
Для мережевих, підвищувальних і фазоповоротних трансформаторів 60–200 МВА з масою масла 40–80 т підходить eSDB M. Для апаратів понад 200 МВА з маслом від 100 т беруть модель L.
Які інтерфейси має eSDB для системи моніторингу?
Два аналогові виходи 4–20 мА, Modbus RTU, Modbus TCP/IP і релейні сигнали. Дані також зберігаються на вбудованому USB-A реєстраторі.
У яких умовах може працювати осушувач?
Температура довкілля від −40 до +80 °C, ступінь захисту IP65, клемна коробка IP66. Стандартний корозійний захист C5-M, для офшору виконання CX.
