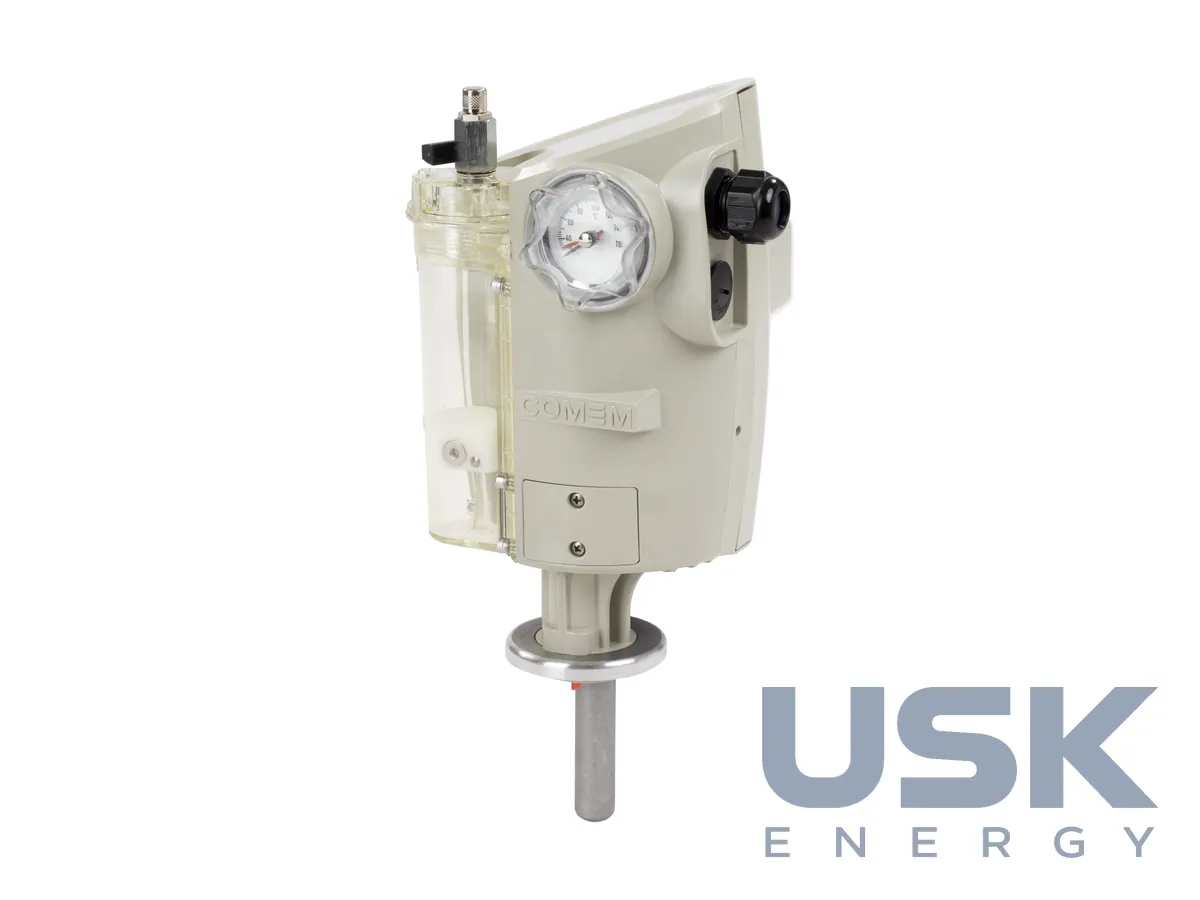

ERIS2 — комплексне реле захисту герметичних трансформаторів з виходами 4–20 мА
eRIS2 — цифрова версія інтегрованого пристрою безпеки для герметичних трансформаторів з аналоговими виходами 4–20 мА для температури масла й тиску в баку. Прилад об'єднує реле тиску, термостати, покажчик рівня масла й газове реле в одному корпусі на кришці трансформатора.
- Стандарт
- IEC 60076-22-1
- Аналогові виходи
- температура 4–20 мА (0–160 °C); тиск 4–20 мА (0–500 мбар; −1000…+1000 мбар на замовлення)
- Довжина аналогової лінії
- до 30 м
- Точність
- термостати ±4 °C; реле тиску ±10; термометр ±3 °C
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Базовий RIS2 дає лише дискретні сигнали тривоги та вимкнення. За даними виробника, eRIS2 став першим пристроєм такого класу з аналоговими виходами для безперервного дистанційного контролю температури й тиску. Функції чотирьох апаратів, а саме реле тиску, термостатів, покажчика рівня масла та газового реле, лишаються в одному компактному корпусі на кришці трансформатора.
Поточні значення температури масла й тиску в баку передаються безперервно. Так видно коливання тиску в гофрованих стінках і радіаторах герметичного трансформатора, а несправність, що розвивається, можна помітити до спрацювання захисту. Температурний вихід 4–20 мА пропорційний діапазону 0–160 °C. Вихід тиску 4–20 мА відповідає 0–500 мбар, на замовлення −1000…+1000 мбар. Довжина аналогової лінії до 30 м. У герметичному баку тиск змінюється разом з температурою масла, а реле надлишкового тиску зазвичай налаштовують у межах 0,3–0,5 бар. Розрідження всередині бака теж небезпечне, бо знижує пробивну напругу масла, тому тренд тиску корисний в обидва боки.
Покажчик рівня має огляд 270°, уставки тиску настроюються. Точність термостатів ±4 °C, реле надлишкового тиску ±10 за шкалою, термометрів ±3 °C. Максимальний робочий тиск 500 мбар. Корпус зі ступенем захисту IP66, на замовлення IP67, ударостійкість IK07, стійкість до сольового туману 1000 год і до УФ 500 год. Температура довкілля від −40 до +60 °C, масла до 120 °C.
Кабельний ввід M25×1,5, клеми приймають проводи до 2,5 мм². Контакти рівня й газу розраховані на 24–230 В DC і 2 А, реле тиску на 24–230 В AC і 2 А. Прилад відповідає IEC 60076-22-1, належить до родини eDevices і може працювати в екосистемі моніторингу MeDICA. eRIS2 ставлять на герметичні розподільні й невеликі силові трансформатори, «розумні» трансформатори, сонячні електростанції, офшорні та тропічні об'єкти, в установки з важкими умовами, на нові підстанції й під час модернізації.
Технічні характеристики
| Стандарт | IEC 60076-22-1 |
|---|---|
| Аналогові виходи | температура 4–20 мА (0–160 °C); тиск 4–20 мА (0–500 мбар; −1000…+1000 мбар на замовлення) |
| Довжина аналогової лінії | до 30 м |
| Точність | термостати ±4 °C; реле тиску ±10; термометр ±3 °C |
| Макс. тиск | 500 мбар |
| Ступінь захисту | IP66 (IP67 на замовлення); IK07 |
| Сольовий туман / УФ | 1000 год / 500 год |
| Температура довкілля | −40…+60 °C |
Запит ціни та строку поставки
ERIS2 — комплексне реле захисту герметичних трансформаторів з виходами 4–20 мА. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9026 20 20 00 |
|---|---|
| HS, 6 знаків | 9026 20 |
| CN (ЄС) | 9026 20 20 |
| HTSUS (США) | 9026 20 40 00 |
| Митний тариф КНР | 9026 20 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які аналогові сигнали видає eRIS2?
Температуру масла 4–20 мА в діапазоні 0–160 °C і тиск 4–20 мА в діапазоні 0–500 мбар, на замовлення −1000…+1000 мбар. Аналогова лінія до 30 м.
Яка точність вимірювань eRIS2?
Термостати ±4 °C, реле надлишкового тиску ±10 за шкалою, термометр ±3 °C.
У яких умовах працює eRIS2?
За температури довкілля від −40 до +60 °C і масла до 120 °C. Ступінь захисту IP66 або IP67 на замовлення, ударостійкість IK07.
