EOLI / eOLI22 — цифрові покажчики рівня масла з 4–20 мА і Modbus RTU
eOLI та eOLI22 — цифрові покажчики рівня масла трансформаторів з механічним циферблатом, виходом 4–20 мА та Modbus RTU. Прилади дистанційно відстежують витоки масла й працюють при температурі масла від −40 до +120 °C.
- Моделі
- eOLI (сумісний з усіма конструкціями), eOLI22 (фланець виробника, 8 отворів)
- Виходи
- 4–20 мА; Modbus RTU; реєстратор даних
- Живлення
- 24 В DC ±10 %
- Контакти
- регульовані мікроперемикачі
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Мінеральне або силіконове масло одночасно ізолює й охолоджує трансформатор, тому за його рівнем стежать постійно. eOLI походить від класичних покажчиків рівня масла виробника і призначений для «розумних» трансформаторів. Механічна стрілкова індикація та контакти сигналізації залишилися, а поточне значення рівня додатково передається дистанційно. Витік масла видно в реальному часі, і обслуговування планують за фактичним станом. Оператор контролює задані значення віддалено або дивиться показання на місці.
Поплавок зі спіненого ебоніту передає рух на циферблат через магнітну муфту. Вбудований датчик перетворює положення на аналоговий сигнал 4–20 мА і дані Modbus RTU, передбачено реєстратор даних. Корпус і фланець виготовлено з алюмінієвого сплаву, скло полікарбонатне або загартоване. На алюмінієвій пластині циферблата нанесено позначки, стрілка червона, шкалу настроюють під замовлення (MIN, +20 °C, MAX тощо). Поплавок переміщується радіально, аксіально або працює з розширником, оснащеним гумовим мішком.
Регульовані перемикачі задають уставки сигналізації. Є клапан проти конденсату, кабелі заводять через три вводи M25×1,5. Моделей дві. eOLI має фланець, сумісний з усіма конструкціями трансформаторів, а eOLI22 комплектують 8-отвірним фланцем власної конструкції виробника. Отвір у баку для eOLI становить від 52 до 54 мм, для eOLI22 від 70 до 140 мм. Серед покажчиків цієї лінійки регульовані перемикачі мають лише OLI, OLI22, eOLI та eOLI22.

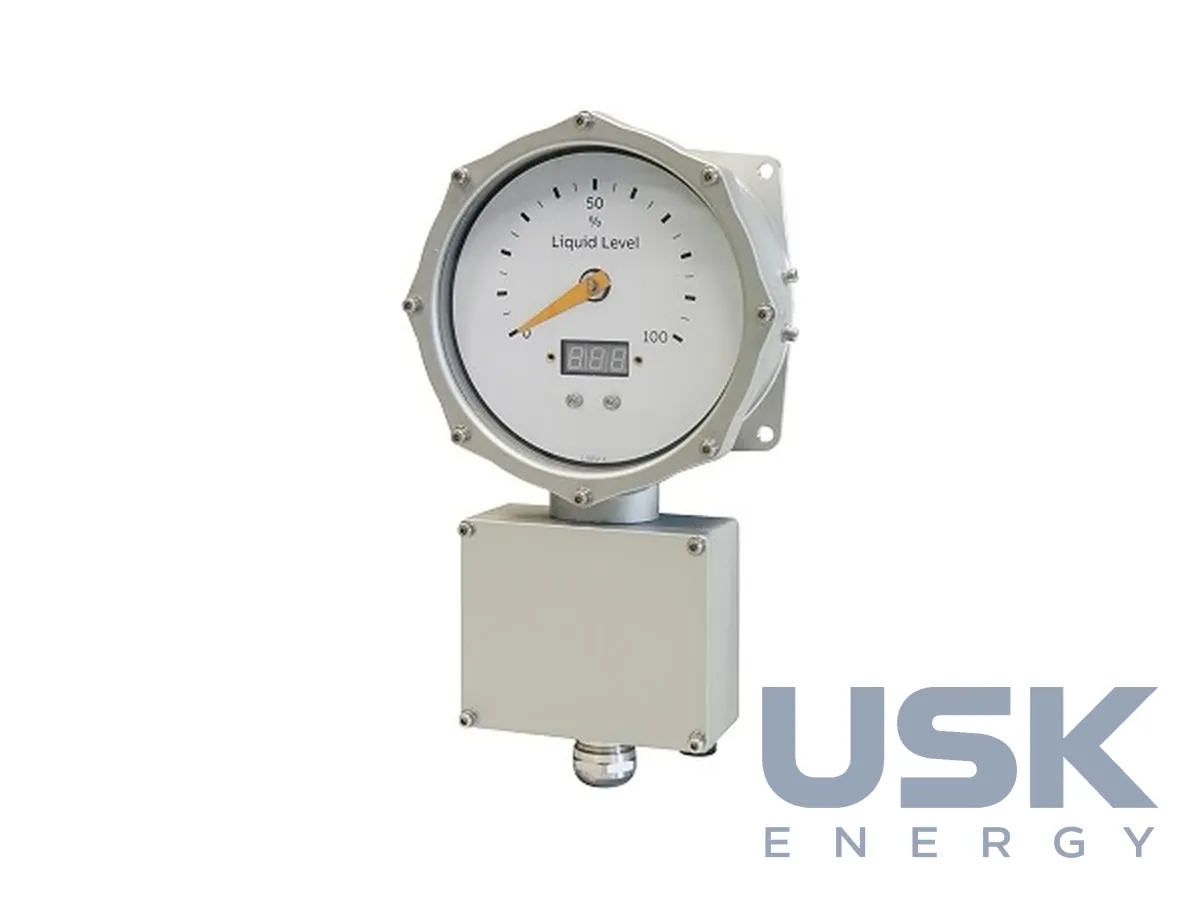

До приладу пропонують eViewer, виносний циферблат на стінці бака на висоті людського зросту. Рівень зчитують на місці, живлення eViewer 24 В DC. Сам eOLI живиться від 24 В DC ±10 % з дотриманням полярності. Температура масла −40…+120 °C, довкілля −40…+80 °C, ступінь захисту IP66. Прилад встановлюють усередині та назовні, є тропічне й офшорне виконання.
eOLI сумісний з усією родиною eDevices і сторонніми пристроями. Інтеграцію виконують через центральний блок керування, прилад входить до екосистеми діагностики трансформаторів MeDICA, тож парк машин оцифровують поетапно. Застосування охоплює силові й розподільні трансформатори з розширником і без нього, мережі smart grid, нові установки та модернізацію.
Технічні характеристики
| Моделі | eOLI (сумісний з усіма конструкціями), eOLI22 (фланець виробника, 8 отворів) |
|---|---|
| Виходи | 4–20 мА; Modbus RTU; реєстратор даних |
| Живлення | 24 В DC ±10 % |
| Контакти | регульовані мікроперемикачі |
| Поплавок | ебоніт; радіальний, осьовий рух, для гумового мішка |
| Температура масла | −40…+120 °C |
| Температура довкілля | −40…+80 °C |
| Ступінь захисту | IP66 |
| Аксесуар | eViewer, виносний індикатор на висоті зросту |
Запит ціни та строку поставки
EOLI / eOLI22 — цифрові покажчики рівня масла з 4–20 мА і Modbus RTU. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 9026 10 29 00 |
|---|---|
| HS, 6 знаків | 9026 10 |
| CN (ЄС) | 9026 10 29 |
| HTSUS (США) | 9026 10 20 00 |
| Митний тариф КНР | 9026 10 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які сигнали передає eOLI?
Аналоговий сигнал 4–20 мА і дані за протоколом Modbus RTU, а також має регульовані мікроперемикачі сигналізації.
Чим відрізняються eOLI та eOLI22?
eOLI має фланець, сумісний з усіма конструкціями трансформаторів, а eOLI22 має 8-отвірний фланець власної конструкції виробника.
Для чого потрібен eViewer?
eViewer дублює показання на стінці бака на висоті людського зросту, щоб рівень було видно на місці. Живлення 24 В DC.
