IRS — самопитаемое реле МТЗ и УРОВ

Описание

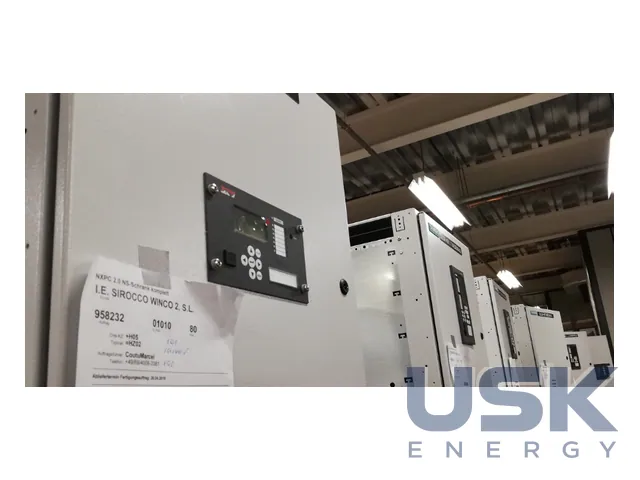

Вторичные подстанции в аэропортах, больницах, торговых центрах, на объектах ВИЭ, заводах и в городской застройке в основном построены на RMU. Чаще всего это сети 12, 24 или 33 кВ с кольцевой топологией. Нередко в таких ТП нет аккумуляторной батареи, а значит и гарантированного оперативного питания для релейной защиты. Для этого случая ZIV выпускает самопитаемое реле IRS с функциями МТЗ, УРОВ и блокировкой по гармоникам. Реле рассчитано прежде всего на установку в RMU, где оно упрощает обслуживание и улучшает надзор за сетью.

IRS питается непосредственно от основных ТТ, от оперативного напряжения AC/DC или через передний порт USB. Потребление очень малое, менее 2,5 ВА, а защитные органы становятся активными менее чем за 100 мс после появления тока. Это важно, потому что при включении на КЗ реле должно успеть запуститься и отключить повреждение от энергии самого тока КЗ. Набор функций включает МТЗ фаз, нейтрали и земли, защиту по току обратной последовательности, защиту от обрыва фазы, защиту минимального тока, тепловую модель и УРОВ. Блокировка по гармоникам отстраивает защиту от броска тока намагничивания трансформатора ТП.

Отключение выполняется через маломощную катушку LPC, которую ZIV предлагает именно под энергетический выход IRS. Это бистабильный линейный соленоид с магнитной системой. Импульс от реле создаёт магнитное поле, плунжер движется и освобождает механизм отключения выключателя. В отключённом положении катушка держится без питания, а обратно в заблокированное положение её возвращает привод при включении выключателя. Катушка работает в вертикальном и горизонтальном положении. Код заказа LPC 4GL04530002.

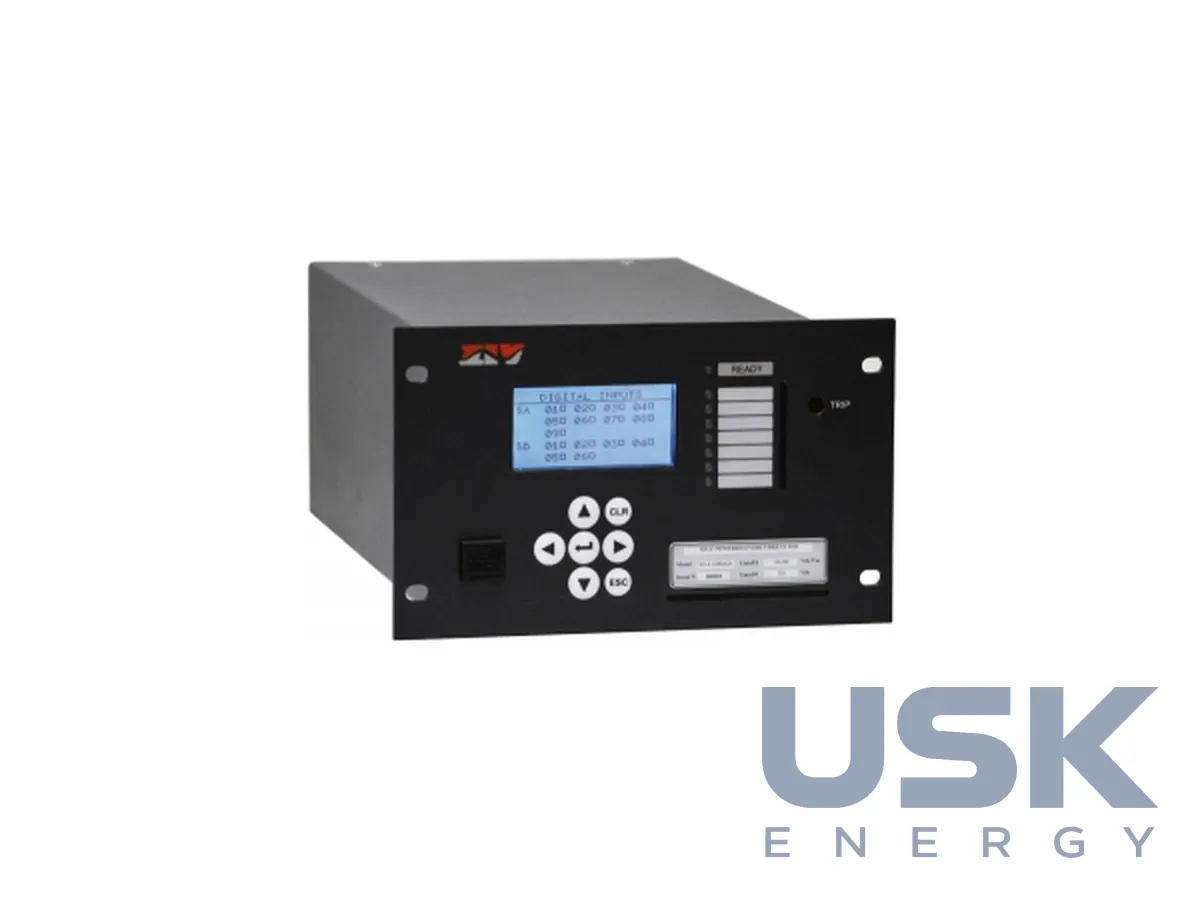

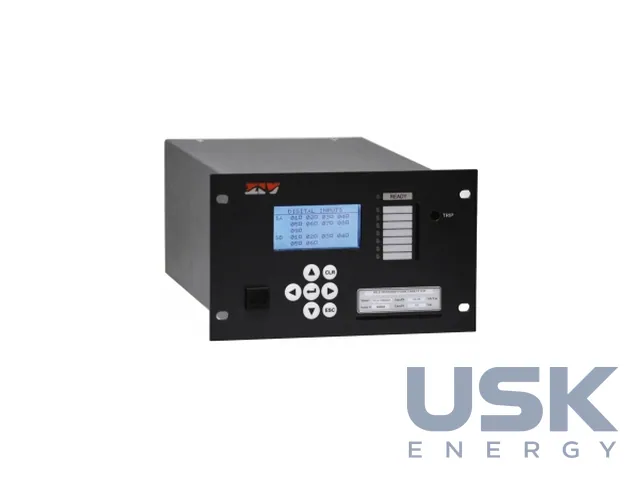

Реле имеет модульный компактный корпус на 1/2 стойки 19 дюймов высотой 3U, который легко вписывается в шкафы РЗА и отсеки RMU. Электромагнитный флажок показывает последнее состояние даже без питания и сбрасывается механически. Энергонезависимая память хранит записи месяц без питания. Частота выборок 800 Гц, журнал до 500 событий, 10 отчётов об авариях и суммарно 10 с осциллограмм, 2 группы уставок. Дисплей 128 x 64, 7 кнопок, вторичный ток 1 или 5 А выбирается программно.

Модель IRS-A имеет 4 дискретных входа для дистанционного отключения, 2 импульсных выхода на катушку RMU и флажок и 2 сигнальных контакта, один с фиксацией и один без неё. Степень защиты IP52. Модель IRS-B представляет ненаправленное реле с внутренней батареей, которая включает устройство для чтения журнала, когда тока нет, имеет 2 дискретных входа и степень защиты IP54. Кнопка батареи на панели IRS-B выводит последнее отключение, отчёты об авариях и уставки, а саму батарею меняют сзади через съёмную крышку. При выборе между моделями стоит учесть, нужны ли изолированные между собой ТТ и дополнительные входы телеотключения.

Технические характеристики

Коды для таможенного оформления

Коды справочные: окончательный код определяется при декларировании по конкретной модели.
