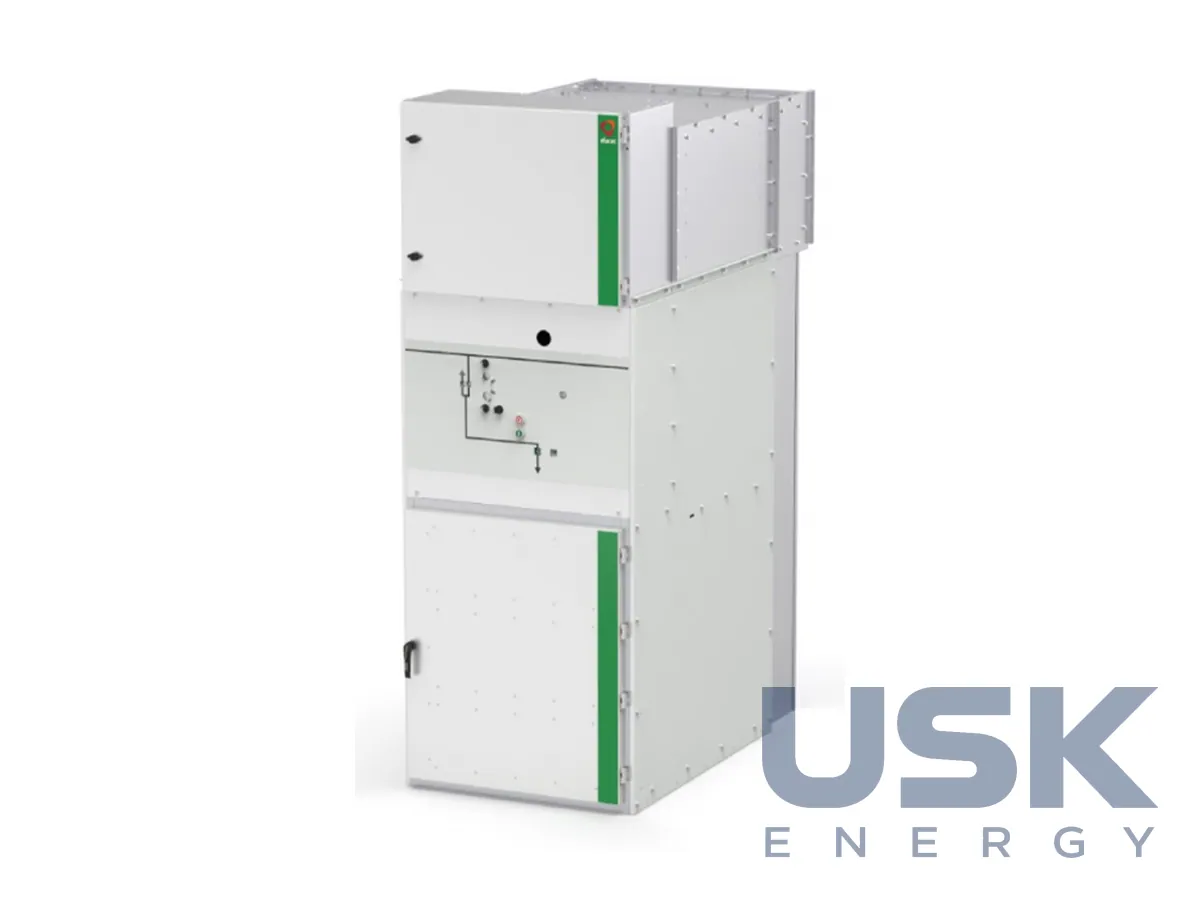

NeoPRIME — КРУЭ среднего напряжения без SF6 до 36 кВ

Описание

Efacec neoPRIME относится к новому поколению КРУЭ для сетей первичного распределения. Его ставят там, где от шин центра питания расходятся линии среднего напряжения на распределительные пункты и крупных потребителей. В городских центрах питания и на промышленных ГПП под распределительное устройство часто остаётся тесное помещение, и газовая изоляция здесь выигрывает у воздушной, потому что ячейки получаются уже и ниже, а ряд ячеек занимает меньше площади. Производитель делает упор на компактную, лёгкую и плотную компоновку и на модульную схему, при которой РУ можно позже нарастить новыми ячейками. Для энергокомпании это удобно, потому что подстанцию строят под текущую нагрузку, а место и шины под следующие присоединения закладывают заранее. Небольшая масса ячеек упрощает доставку и установку в существующие здания при реконструкции старых РУ.

Главное отличие от привычных КРУЭ заключается в изоляционной среде. Вместо элегаза SF6 герметичный бак заполнен сухим воздухом. По данным Efacec, при такой замене сохраняются требуемые диэлектрические, тепловые и коммутационные характеристики. Для эксплуатации это значит, что на монтаже, при обслуживании и при выводе из эксплуатации не нужно вести учёт элегаза, откачивать его и сдавать на утилизацию, а персонал не работает с газом, который попадает под жёсткие экологические ограничения. Изоляция газовая, поэтому сохраняется главное достоинство КРУЭ, ведь токоведущие части закрыты от пыли, влаги и загрязнений помещения.

Коммутацию выполняют вакуумные камеры. Дуга гасится в вакууме, так что сухой воздух в баке служит только изоляцией и не участвует в отключении токов. Основные коммутационные аппараты размещены в герметичном баке с сухим воздухом. Конструктивно ячейка делится на три отсека (низковольтный отсек релейной аппаратуры, отсек сборных шин и отсек коммутационного аппарата). Такое разделение упрощает подключение вторичных цепей и работы на сборных шинах без вскрытия отсека выключателя.

neoPRIME рассчитан на интеллектуальные сети. В ячейки встраивают функции защиты, управления и контроля состояния оборудования, а по заказу ставят встроенные датчики тока и напряжения. Датчики заменяют громоздкие измерительные трансформаторы в ячейке и передают сигналы в терминалы защиты и в систему телемеханики, что упрощает подключение подстанции к SCADA и сбор данных о нагрузке. Контроль состояния даёт возможность планировать осмотры по фактическим данным, а не по одному календарю, и раньше замечать перегрев или другие отклонения.

При выборе комплектации проверяют номинальный ток сборных шин и присоединений, ток термической стойкости, испытательное напряжение промышленной частоты 50/60 Гц в течение 1 мин и состав вторичных устройств. Конкретные значения для проекта уточняют у производителя, а данные буклета Efacec оговаривает как не имеющие договорной силы и подлежащие изменению. Монтаж сводится к установке ячеек на основание, соединению шин и подключению кабелей, поскольку газовые работы на объекте не нужны.

Технические характеристики

Коды для таможенного оформления

Коды справочные: окончательный код определяется при декларировании по конкретной модели.
