LPIT — малопотужні вимірювальні трансформатори струму й напруги для КРУЕ 145–420 кВ
LPIT (Low Power Instrument Transformer) — малопотужні електронні вимірювальні трансформатори Siemens Energy для КРУЕ високої напруги 145–420 кВ. В одному пристрої поєднано датчик струму на котушці Роговського та датчик напруги на ємнісному дільнику. Їх застосовують на нових і цифрових підстанціях 110–400 кВ на базі КРУЕ Siemens Energy.
- Виконання
- для КРУЕ 8DN8 145/170 кВ, 8VN1 145 кВ, 8DQ1 420 кВ, 8VQ3 420 кВ
- Принцип
- котушка Роговського (LPCT) + ємнісний дільник (LPVT) у литій ізоляційній перегородці
- Рівень ізоляції
- 145/275/650 кВ … 420/650/1425 кВ
- Термічна стійкість
- 50 кА (3 с) … 80 кА (3 с)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Малопотужний трансформатор струму (LPCT) і малопотужний трансформатор напруги (LPVT) вбудовано в одну литу ізоляційну перегородку КРУЕ. Пристрій повністю відповідає серії стандартів IEC 61869 і стандарту IEEE C37.92. Аналогові сигнали йдуть безпосередньо на термінали захисту або на блоки сполучення (merging units) цифрової підстанції за IEC 61850. Насичення й ферорезонансу, властивих звичайним ТС і ТН, тут немає.

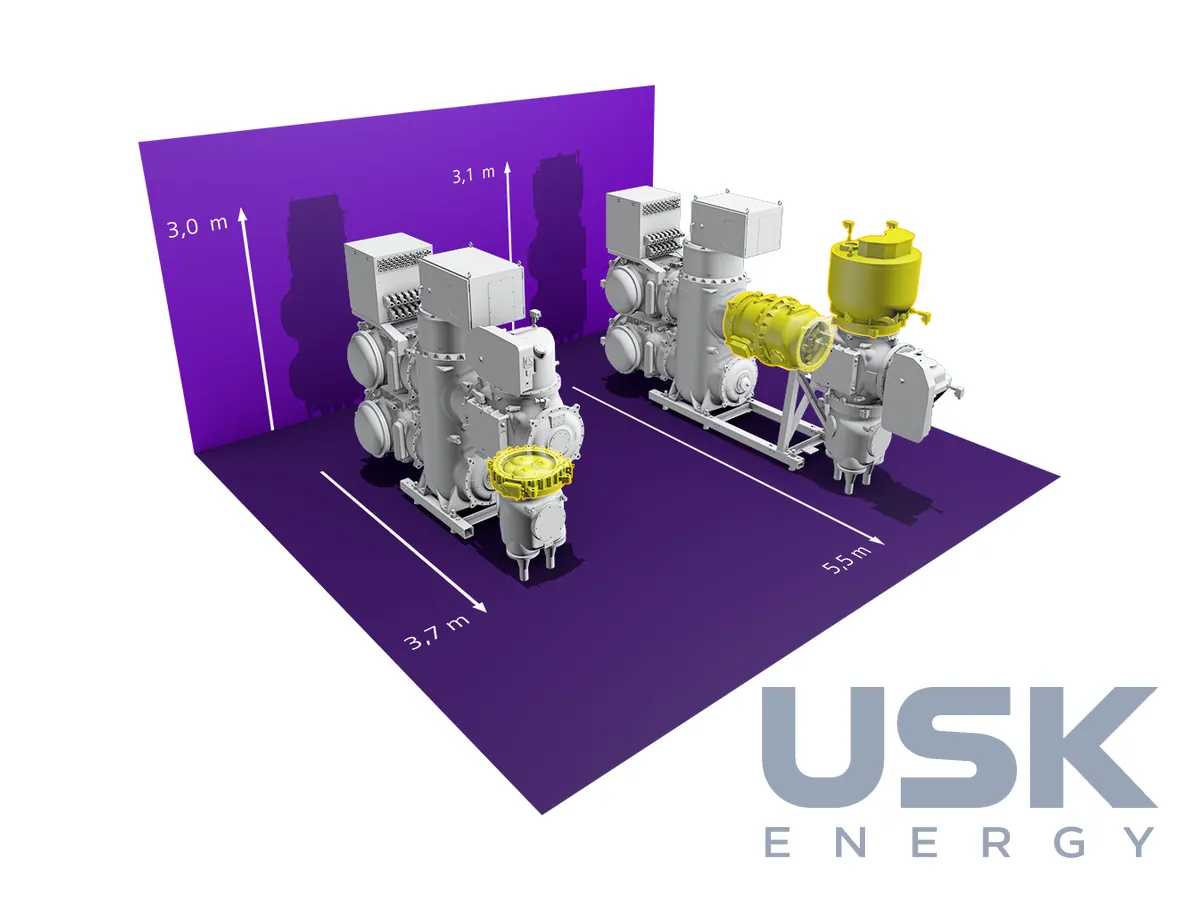

Зі звичайними трансформаторами комірка КРУЕ довша й важча. LPIT скорочує її довжину приблизно на 30 % і масу приблизно на 1500 кг, зменшує об'єм ізоляційного газу та обсяг кабельних і монтажних робіт. У кожній комірці стоять два датчики струму й один датчик напруги, тож вимірювання резервоване. Один пристрій працює і для захисту, і для обліку, а одне виконання підходить для всіх номінальних струмів приєднання. Пасивні датчики в литій ізоляції не бояться перенапруг. Під час високовольтних випробувань КРУЕ або кабелю їх не від'єднують.
Виконання пропонують для КРУЕ 8DN8 на 145 і 170 кВ, Blue GIS 8VN1 на 145 кВ, 8DQ1 та Blue GIB 8VQ3 на 420 кВ. Рівні ізоляції охоплюють діапазон від 145/275/650 кВ до 420/650/1425 кВ. Термічна стійкість становить від 50 до 80 кА протягом 3 с, робочі температури від −30 (−50 для Blue-виконань) до +55 °C, маса від 45 до 185 кг.
Номінальний первинний струм 200 або 206 А. Діапазон вимірювання становить 200–3150 А для 145 кВ, 200–4000 А для 170 кВ і 206–6300 А для 420 кВ. Класи точності за струмом 0,2S і 5P250–5P389 (5TPE на аналоговому та 2TPM на цифровому виході), за напругою 0,2 P. Номінальна первинна напруга лежить у межах від 66/√3 до 400/√3 кВ.
Сумісні блоки сполучення SIPROTEC 6MU85 і SEL‑700MU, а також будь-які IED із входами LPIT/LEA. Можливі схеми диференційного захисту, у яких LPIT працюють разом зі звичайними ТС.
Технічні характеристики
| Виконання | для КРУЕ 8DN8 145/170 кВ, 8VN1 145 кВ, 8DQ1 420 кВ, 8VQ3 420 кВ |
|---|---|
| Принцип | котушка Роговського (LPCT) + ємнісний дільник (LPVT) у литій ізоляційній перегородці |
| Рівень ізоляції | 145/275/650 кВ … 420/650/1425 кВ |
| Термічна стійкість | 50 кА (3 с) … 80 кА (3 с) |
| Діапазон струмів | 200–3150 А (145 кВ), 200–4000 А (170 кВ), 206–6300 А (420 кВ) |
| Клас точності | 0,2S / 5P250…5P389 / 5TPE (2TPM); LPVT — 0,2 P |
| Маса | 45–185 кг |
| Стандарти | IEC 61869, IEEE C37.92 |
| Сполучення | SIPROTEC 6MU85, SEL-700MU та IED із входами LPIT/LEA |
Заміна для
прямого аналога немає; найближчі — вбудовані ТС і ТН КРПЕ (загальний тип)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
LPIT — малопотужні вимірювальні трансформатори струму й напруги для КРУЕ 145–420 кВ. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 |
| HTSUS (США) | 8504 31 40 00 |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Для яких КРУЕ випускають LPIT?
Для 8DN8 на 145 і 170 кВ, Blue GIS 8VN1 на 145 кВ, 8DQ1 та Blue GIB 8VQ3 на 420 кВ. Термічна стійкість від 50 до 80 кА протягом 3 с.
Чи підходить LPIT для комерційного обліку?
Так, клас точності за струмом 0,2S, за напругою 0,2 P. Той самий пристрій працює і для захисту з класами 5P250–5P389.
З якими блоками сполучення працює LPIT?
Сумісні SIPROTEC 6MU85 і SEL-700MU, а також будь-які IED із входами LPIT/LEA. Цифровий обмін ведеться за IEC 61850.
