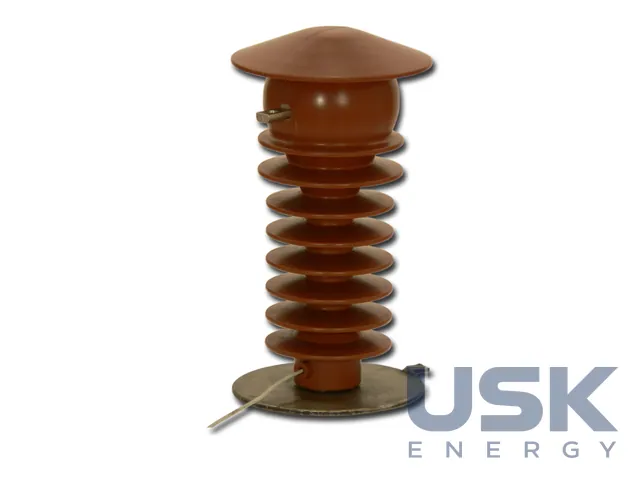

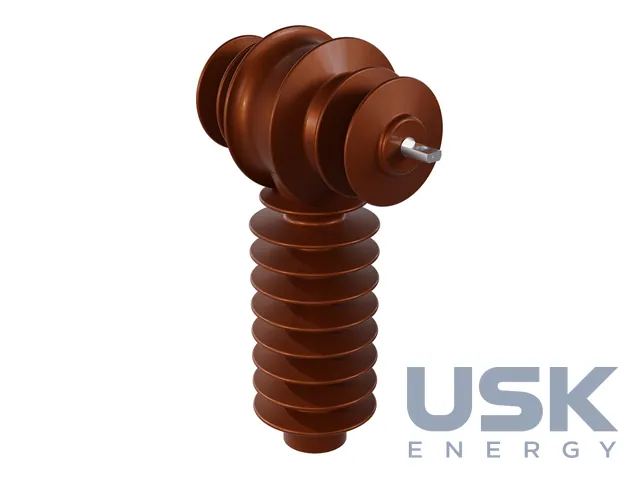

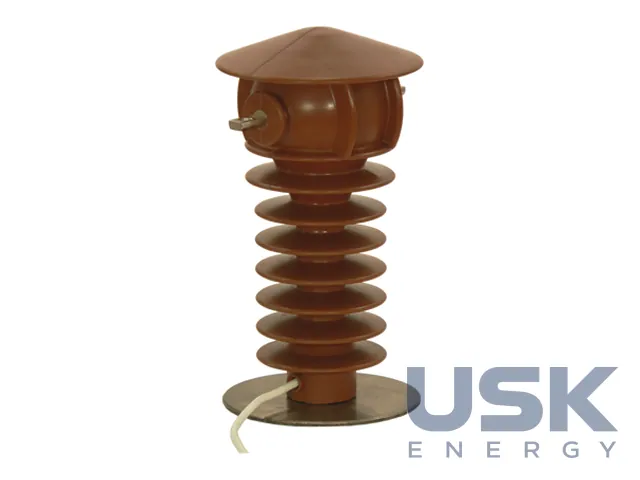

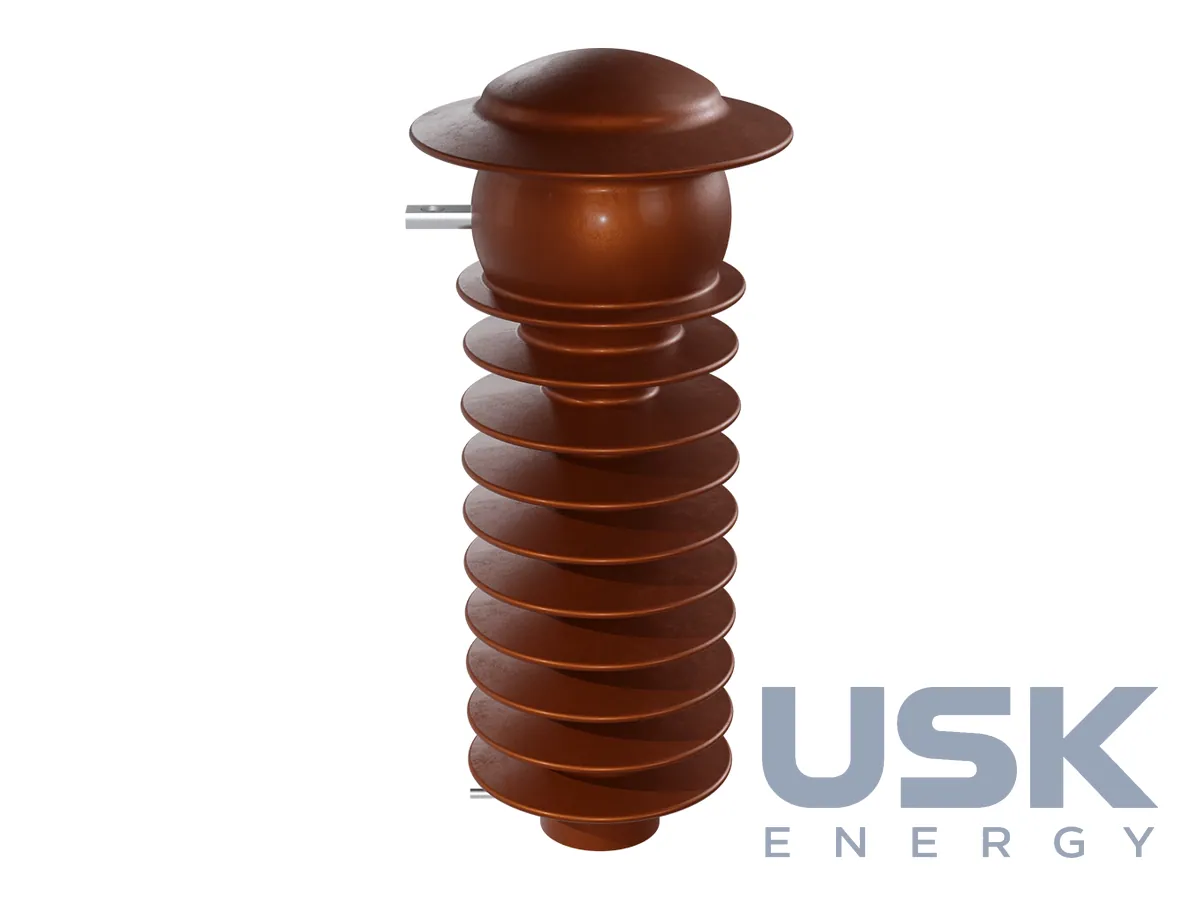

CVSO 25, CSO 25/38, VSO 25.1/38.1 — давачі струму та напруги для мереж СН
KPB Intra CVSO 25, CSO 25/38 і VSO 25.1/38.1 — давачі струму та напруги з епоксидною ізоляцією для повітряних мереж і розподільних пристроїв СН 22–35 кВ. Вони дають сигнали для систем автоматизації та телемеханіки, індикаторів пошкоджень і приладів обліку. Ізоляцію розраховано на найвищий ступінь забруднення, 31 мм/кВ.
- CVSO 25
- комбінований давач U та I для зовнішнього встановлення, 22/√3 кВ, 100–400 А, шлях витоку 31 мм/кВ, 16/40 кА, вихід 165 В ±15 % (кабель 12 м), C1 80–90 пФ, −40…+40 °C
- CSO 25
- давач струму, 22 кВ, 100–400 А, вторинний 1 або 5 А, 2 ВА
- CSO 38
- давач струму, 50–200 А, вторинний 1 А, FS5, кабель 12 м
- VSO 25.1
- ємнісний давач напруги 22/√3 кВ, вихід 100 В ±15 % на 1 МОм
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
CVSO 25 належить до комбінованих давачів зовнішнього встановлення і вимірює напругу та струм однієї фази. Довжина шляху витоку відповідає ізоляції 25 кВ для найвищого ступеня забруднення. Частину напруги розраховано на мережі до 22 кВ (22/√3 кВ), її сигнал придатний і для індикації наявності напруги на лінії СН. Вихідна напруга 165 В ±15 % за кабелю 12 м, вимірювальна ємність C1 80–90 пФ, ємність екранованого виводу 202 пФ/м. Струмова частина працює для грубого вимірювання струму або сигналізації в мережах 22 кВ, первинний струм 100–400 А, термічна стійкість 16 кА, динамічна 40 кА, похибка 2 %, навантаження 2 ВА.
Механічно CVSO 25 відповідає вимогам EN 60660 до опорного ізолятора з руйнівним зусиллям 2000 Н. Його монтують вертикально на гвинті M16, маса 9 кг, робоча температура −40…+40 °C. Невикористаний низьковольтний вивід конденсатора обов'язково заземлюють.
CSO 25 призначено для вимірювання струму в мережах 22 кВ зовнішнього встановлення, первинний струм 100–400 А, вторинний 1 або 5 А, навантаження 2 ВА. CSO 38 працює як трансформатор струму з навантаженням менше 2 ВА, вторинний струм 1 А, первинний 50–200 А, коефіцієнт безпеки FS5. Вихідний кабель має довжину 12 м, її можна адаптувати.
VSO 25.1 і VSO 38.1 належать до ємнісних давачів напруги на 22/√3 і 35/√3 кВ. Високовольтну ємність утворює система електродів, залитих епоксидом, низьковольтну власна ємність вихідного кабелю 12 м, тому довжина кабелю впливає на вихідну напругу. VSO 25.1 видає 100 В ±15 % на 1 МОм. VSO 38.1 видає 138 В на навантаження 1 МОм, рівень підганяють додатковою ємністю, кабель захищено вбудованим розрядником 470 В. Похибка перетворення до 1 % за прісного дощу й туману та до 2 % у приморських районах, ізоляцію розраховано на 31 мм/кВ для 38,5 кВ.
Усі давачі кріплять до несучої конструкції гвинтом M16 із моментом не більше 100 Нм, у положенні, за якого опади не затримуються на корпусі. Первинні нікельовані затискачі давачів струму приєднують гвинтами M12 з моментом до 70 Нм, вторинне коло виведено гнучким кабелем 3×1,5 мм². Давачі відповідають IEC 61869-1/-2/-3 і працюють на реклоузерах та пунктах секціонування ПЛ 22–35 кВ, в індикаторах КЗ і телемеханіці розподільних мереж.
Технічні характеристики
| CVSO 25 | комбінований давач U та I для зовнішнього встановлення, 22/√3 кВ, 100–400 А, шлях витоку 31 мм/кВ, 16/40 кА, вихід 165 В ±15 % (кабель 12 м), C1 80–90 пФ, −40…+40 °C |
|---|---|
| CSO 25 | давач струму, 22 кВ, 100–400 А, вторинний 1 або 5 А, 2 ВА |
| CSO 38 | давач струму, 50–200 А, вторинний 1 А, FS5, кабель 12 м |
| VSO 25.1 | ємнісний давач напруги 22/√3 кВ, вихід 100 В ±15 % на 1 МОм |
| VSO 38.1 | ємнісний давач 35/√3 кВ, 138 В на 1 МОм, розрядник 470 В, похибка до 1 % (прісний дощ) / 2 % (морський клімат) |
| Стандарти | IEC 61869-1/-2/-3, ČSN 60044-1/-2, EN 60660 |
Запит ціни та строку поставки
CVSO 25, CSO 25/38, VSO 25.1/38.1 — давачі струму та напруги для мереж СН. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 9030 89 00 00 (ємнісні датчики) |
|---|---|
| HS, 6 знаків | 8504 31 9030 89 (ємнісні датчики напруги) |
| CN (ЄС) | 8504 31 29 9030 89 00 (ємнісні датчики) |
| HTSUS (США) | 8504 31 40 35 9030 89 01 00 (ємнісні датчики) |
| Митний тариф КНР | 8504 31 10 00 9030 89 90 00 (ємнісні датчики) |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який вихідний сигнал дає давач напруги VSO 38.1?
138 В на навантаження 1 МОм, рівень можна підігнати додатковою ємністю. Похибка до 1 % за прісного дощу й до 2 % у приморських районах.
Які струми вимірює CSO 25?
Первинний струм 100–400 А у мережах 22 кВ, вторинний 1 або 5 А, навантаження 2 ВА.
Як монтують давачі CVSO, CSO і VSO?
Вертикально на гвинті M16 з моментом затягування не більше 100 Нм. Первинні затискачі давачів струму приєднують гвинтами M12 з моментом до 70 Нм.
