CTT 12, CTT 25, CTB 25 — шинні та прохідні трансформатори струму СН до 5000 А
KPB Intra CTT 12 і CTT 25 — шинні трансформатори струму з литою епоксидною ізоляцією для КРУ СН внутрішнього встановлення, CTT 12 розраховано на первинний струм до 5000 А і напругу 17,5 кВ. Прохідний CTB 25 на 24 кВ поєднує функції прохідного ізолятора та трансформатора струму. Апарати застосовують для вимірювання й захисту на приєднаннях з великими робочими струмами.
- CTT 12
- одновитковий шинний, 17,5 кВ, 1000–5000 А, до 3 осердь, класи 0,2–3 / 5P, 10P (на запит PX, TPX, TPY)
- CTT 25
- 24 кВ, 100–2500 А, 5–60 ВА
- CTB 25
- прохідний, 24 кВ, 5–1250 А, 5–60 ВА
- Вторинний струм
- 5 А або 1 А
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

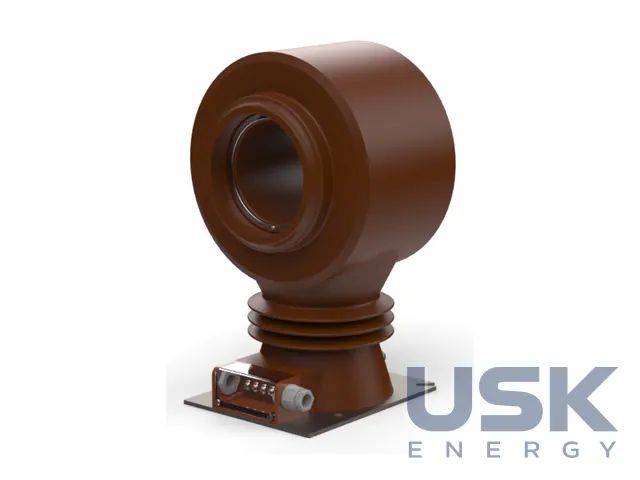

CTT 12 виконано як одновитковий прохідний трансформатор, первинною обмоткою слугує шина з мідної смуги. Кількість і положення шин залежать від номінального струму. До 4000 А шини розташовують горизонтально, понад 4000 А вертикально. Первинний струм за даними виробника 1000–5000 А, найбільша робоча напруга 17,5 кВ.
Вторинний струм 5 А або 1 А з можливістю комбінації. Вимірювальні кола мають класи точності 0,2, 0,2S, 0,5S, 0,5, 1 і 3, захисні 5P і 10P. За погодженням з виробником для CTT 12 розробляють спеціальні класи PX, TPX і TPY. Заданий клас витримується в діапазоні 25–100 % номінального навантаження, а за навантаження менше 10 ВА у діапазоні 0–100 %. Тривалий робочий струм 120 % Iн, за погодженням можна замовити інші значення, наприклад 200 % Iн.
Вторинні обмотки навивають на осердя з орієнтованих сплавів, осердь до 3. Усі активні частини залито епоксидним компаундом, і ця маса працює одночасно як електрична ізоляція та як механічна основа. Монтажне положення довільне, кріплять трансформатор чотирма гвинтами на основі.
CTT 25 призначено для КРУ внутрішнього встановлення на найбільшу напругу 24 кВ з первинним струмом 100–2500 А і навантаженням 5–60 ВА. Він прохідний, але з комплектом приладдя (первинний провідник і фіксувальні вставки) його постачають і у втулковому виконанні. Осердя виготовляють з орієнтованої сталі або з пермалою, діапазони первинного струму перемикають з вторинного боку. Динамічний струм до 200 кА, робоча температура від −45 до +55 °C. Транспортують трансформатори закріпленими на піддонах, зберігають за температури від −50 до +60 °C.

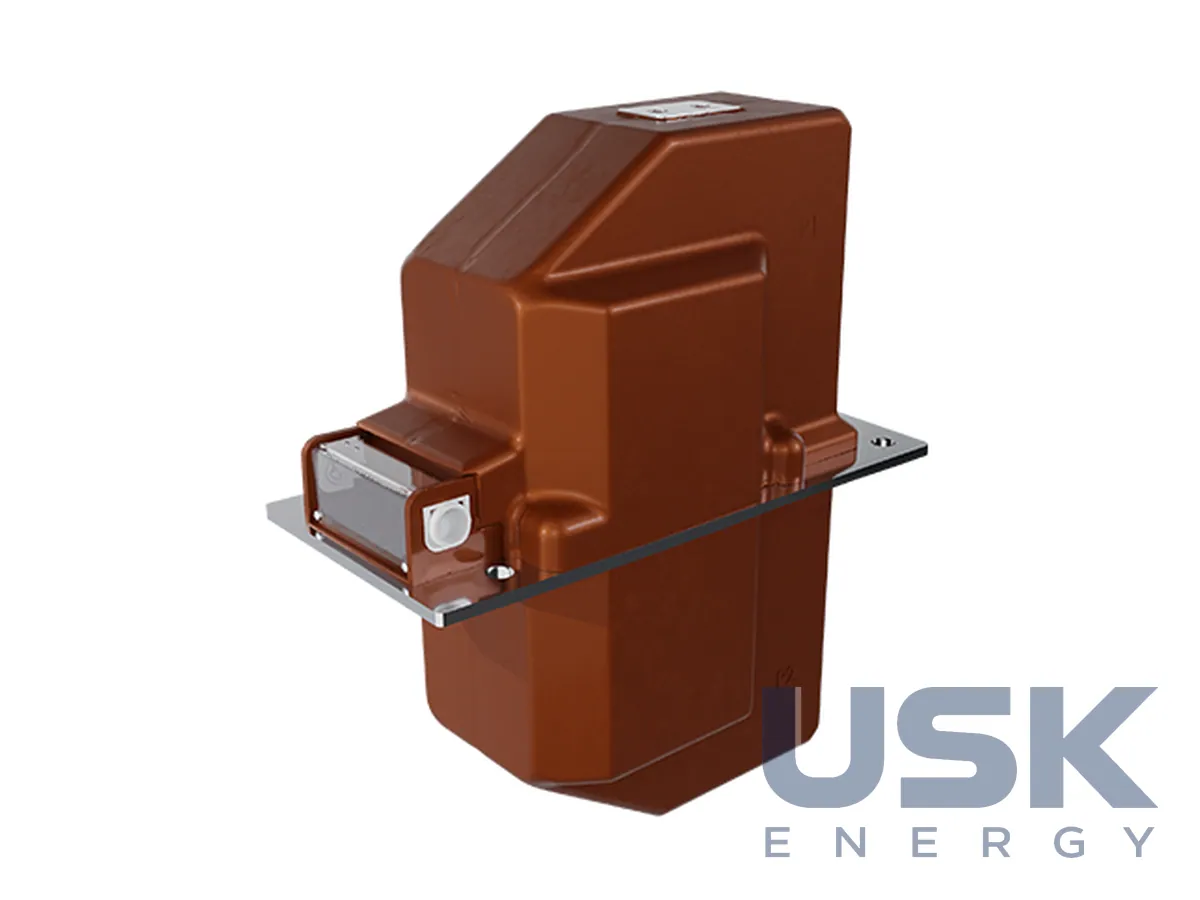

CTB 25 розраховано на 24 кВ, первинний струм 5–1250 А і навантаження 5–60 ВА. В одному апараті суміщено прохідний ізолятор і трансформатор струму. Трансформатори цієї групи ставлять у вводні та секційні комірки КРУ 6–20 кВ, на генераторні приєднання, шинні мости трансформаторів і промислові підстанції з великими робочими струмами.
Технічні характеристики
| CTT 12 | одновитковий шинний, 17,5 кВ, 1000–5000 А, до 3 осердь, класи 0,2–3 / 5P, 10P (на запит PX, TPX, TPY) |
|---|---|
| CTT 25 | 24 кВ, 100–2500 А, 5–60 ВА |
| CTB 25 | прохідний, 24 кВ, 5–1250 А, 5–60 ВА |
| Вторинний струм | 5 А або 1 А |
| Тривалий струм | 120 % Iн (за погодженням до 200 %) |
| Ізоляція | лита епоксидна |
Заміна для
ТШЛ-10, ТЛШ-10, ТПШЛ-10, ТШЛ-20 (шинні до 5000–8000 А)
підбір за призначенням і основними параметрами, уточнюйте у менеджера
Запит ціни та строку поставки
CTT 12, CTT 25, CTB 25 — шинні та прохідні трансформатори струму СН до 5000 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8504 31 29 00 |
|---|---|
| HS, 6 знаків | 8504 31 |
| CN (ЄС) | 8504 31 29 |
| HTSUS (США) | 8504 31 40 35 |
| Митний тариф КНР | 8504 31 10 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Який найбільший первинний струм у CTT 12?
До 5000 А за найбільшої робочої напруги 17,5 кВ. До 4000 А первинні шини розташовують горизонтально, понад 4000 А вертикально.
Чим CTB 25 відрізняється від CTT 25?
CTB 25 прохідний (втулковий) трансформатор на 5–1250 А, що поєднує функції прохідного ізолятора і ТС. CTT 25 шинний, на 100–2500 А, обидва розраховано на 24 кВ.
Чи доступні класи для перехідних режимів TPX і TPY?
Для CTT 12 класи PX, TPX і TPY розробляють за погодженням з виробником. Стандартні захисні класи 5P і 10P.
