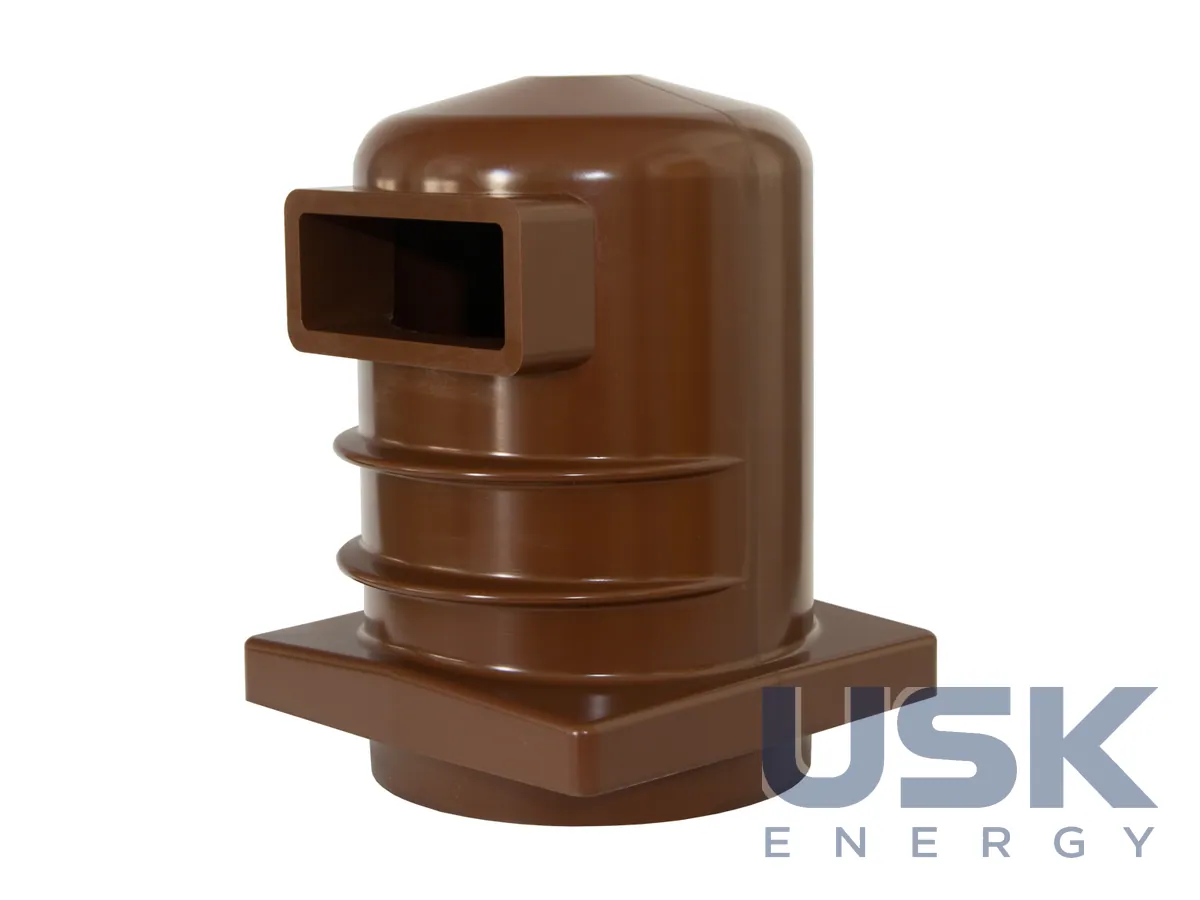

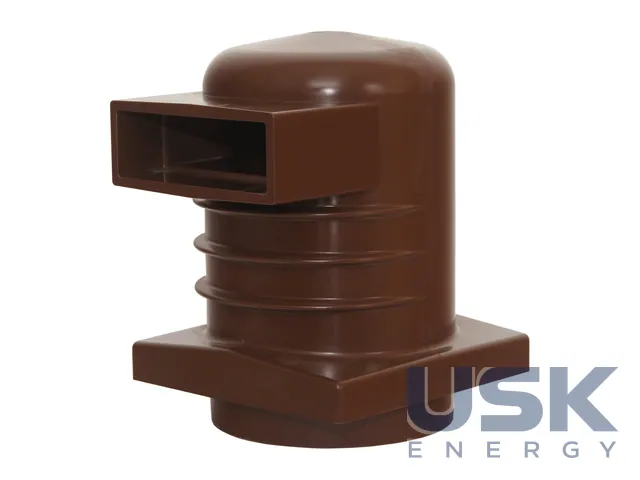

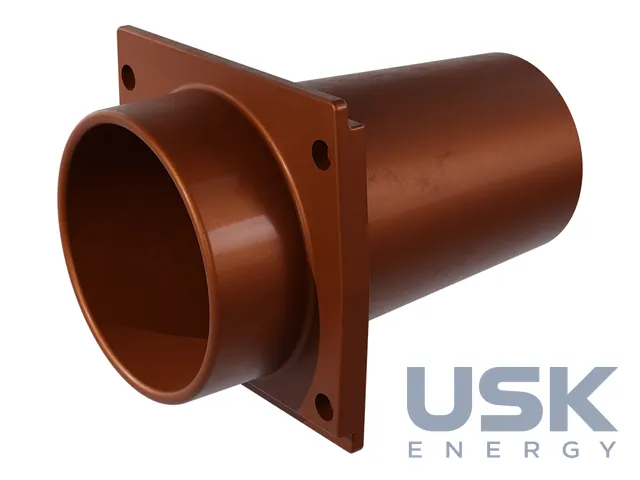

Прохідні ізолятори (втулки) внутрішнього встановлення 10–35 кВ, 1250–3150 А
KPB Intra випускає прохідні ізолятори (втулки) з литої епоксидної смоли для розподільних пристроїв СН внутрішнього встановлення на 10 і 35 кВ з номінальним струмом від 1250 до 3150 А. Через них шини та струмопровідні частини ізольовано проходять крізь перегородки, стінки комірок і відсіків КРУ.
- 10–1250
- 10 кВ, 1250 А (два виконання)
- 10–1600
- 10 кВ, 1600 А, 3,2 кг; провідник Ø40 мм (600 000 400) або Ø60 мм (600 000 401)
- 10–3150
- 10 кВ, 3150 А
- 35 кВ
- 1250 А (35–1250)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Номенклатура охоплює втулки на 10 кВ з номінальним струмом 1250 А у двох виконаннях, 1600 А і 3150 А, а також ізолятор на 35 кВ і 1250 А. Виробник відносить їх до епоксидної системи SHMI для внутрішнього застосування. Позначення типу читається просто, перше число дає номінальну напругу в кіловольтах, друге номінальний струм в амперах.
Втулка 10–1600 розрахована на номінальну напругу 10 кВ і струм 1600 А, її маса 3,2 кг. Вона випускається у двох виконаннях під найбільший діаметр первинного провідника, номінальні напруга й струм у них однакові. Код замовлення 600 000 400 відповідає провіднику діаметром до 40 мм, код 600 000 401 провіднику до 60 мм. Тому під час замовлення треба знати діаметр шини або струмопроводу, що проходитиме крізь ізолятор.
Тіло втулки відлито з епоксидної смоли, яка має високу електричну та механічну міцність. З 2007 року KPB Intra має окремий цех епоксидного лиття. Там виготовляють прохідні ізолятори та інші епоксидні деталі на вимогу й за кресленнями замовника, тож розміри втулки можна узгодити під конкретну комірку чи перегородку.
Для кожного виконання опубліковано технічні листи з розмірами, серед них pr_shmi_10_1250, pr_shmi_10_1600, pr_shmi_10_2500, pr_shmi_10_3150 і pr_shmi_35_1250. Прохідні трансформатори струму CTB 25, що поєднують функції втулки й трансформатора струму, описано окремою позицією каталогу. Їх обирають, коли в тому самому проході шини треба ще й вимірювати струм.
Втулки ставлять у проходах шин між відсіками КРУ та КСО 6–35 кВ, на вводах у шафи та камери. Їх беруть виробники розподільних пристроїв для комплектування нових комірок, а служби експлуатації для ремонту чинного обладнання, коли потрібно замінити пошкоджений прохідний ізолятор на виріб з тими самими параметрами напруги та струму. Під час заміни звіряють номінальну напругу, струм і діаметр провідника, а за потреби замовляють втулку з розмірами старого ізолятора.
Технічні характеристики
| 10–1250 | 10 кВ, 1250 А (два виконання) |
|---|---|
| 10–1600 | 10 кВ, 1600 А, 3,2 кг; провідник Ø40 мм (600 000 400) або Ø60 мм (600 000 401) |
| 10–3150 | 10 кВ, 3150 А |
| 35 кВ | 1250 А (35–1250) |
| Матеріал | лита епоксидна смола |
Запит ціни та строку поставки
Прохідні ізолятори (втулки) внутрішнього встановлення 10–35 кВ, 1250–3150 А. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8546 90 90 00 |
|---|---|
| HS, 6 знаків | 8546 90 |
| CN (ЄС) | 8546 90 90 |
| HTSUS (США) | 8546 90 00 00 |
| Митний тариф КНР | 8546 90 00 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які номінальні струми мають втулки KPB Intra?
На 10 кВ випускають втулки на 1250 А у двох виконаннях, 1600 А і 3150 А. На 35 кВ доступний ізолятор на 1250 А.
Як вибрати виконання втулки 10–1600?
За діаметром провідника. Код 600 000 400 для провідника до 40 мм, код 600 000 401 до 60 мм, маса втулки 3,2 кг.
Чи можна виготовити втулку за кресленням замовника?
Так, у власному цеху епоксидного лиття, що працює з 2007 року, виготовляють прохідні ізолятори й інші епоксидні деталі за кресленнями замовника.
