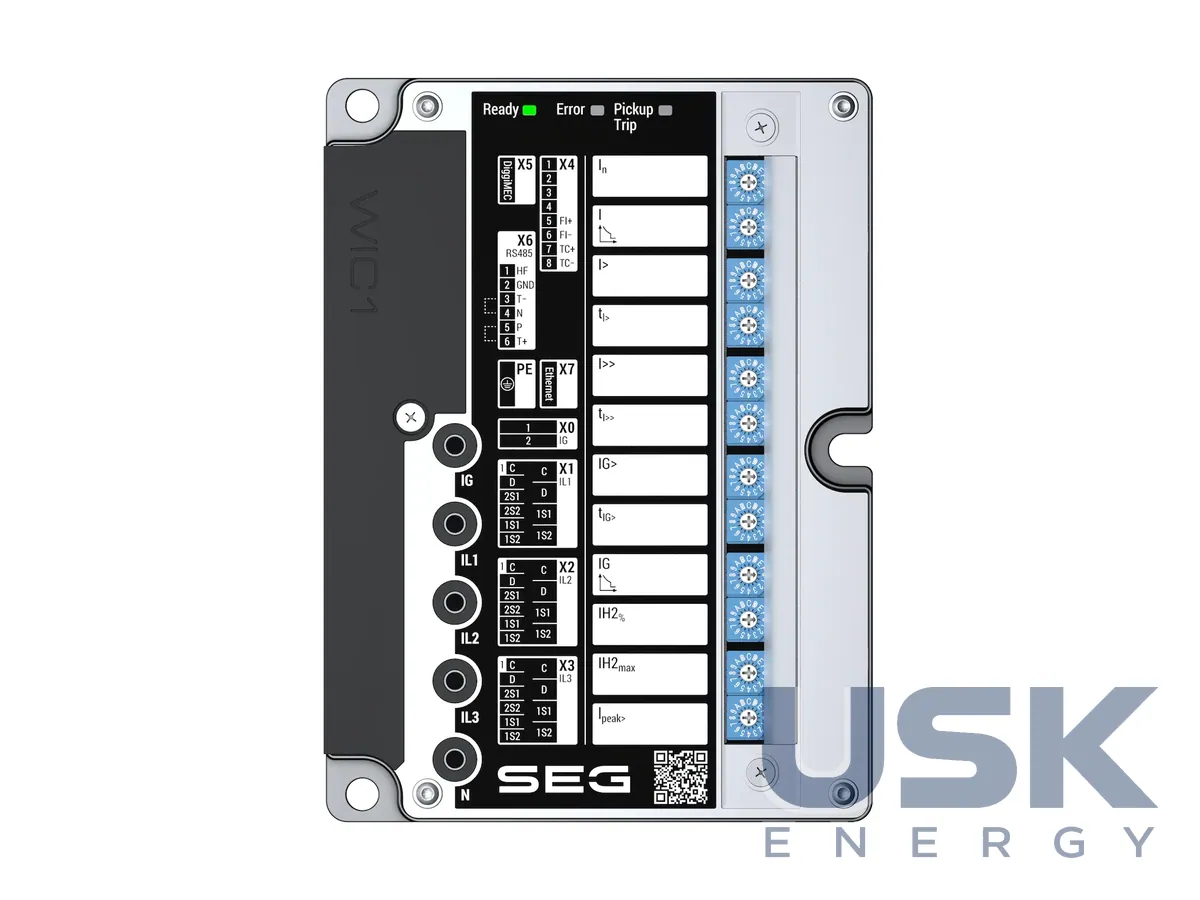

SEG WIC1 g2 — реле захисту з живленням від трансформаторів струму для RMU і КТП
SEG WIC1 g2 — сімейство реле захисту з живленням від трансформаторів струму для моноблоків RMU, КТП і підвищувальних трансформаторів ВЕС та СЕС. Реле працює без оперативного живлення і готове до роботи менше ніж за один період після появи струму.
- Живлення
- від вимірювальних ТС (self-powered); WIC1-4 подвійне (ТС + оперативне)
- Виконання
- WIC1-1 Base, WIC1-2 DIP, WIC1-3 HEX, WIC1-4 Dual-Powered
- Час готовності
- менше 1 періоду
- Мінімальний струм запуску
- 0,25 In,min (3 фази); 0,35 In,min (1 фаза)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
WIC1 g2 від SEG Electronics належить до реле захисту з живленням від трансформаторів струму (self-powered). Оперативне живлення реле не потрібне, енергію для роботи воно бере із сигналів вимірювальних ТС. Тому WIC1 ставлять там, де оперативного живлення немає або воно надто дороге, у моноблоках RMU розподільних мереж, на підвищувальних трансформаторах вітрових і сонячних станцій, на фідерах. Реле служить і резервним захистом на випадок втрати оперативного живлення, а під час «чорного старту» захищає мережу, коли інші реле вже відмовили через розряд акумуляторних батарей.
Час запуску становить менше одного періоду. Якщо вимикач увімкнуть на КЗ у мережі, ще заземленій під час ремонту, WIC1 подасть команду на вимкнення, поки інші пристрої завантажуються. Мінімальний струм спрацювання живлення становить 0,25 In,min при трифазному і 0,35 In,min при однофазному струмі. Для максимального струмового захисту доступні 12 залежних характеристик, для земляного 13, земляний струм буває розрахунковим або виміряним через опційний вхід 1 А. Реле витримує високу вологість і середню температуру понад 50 °C, діапазон робочих температур −40…+80 °C, строк служби 25 років без обслуговування.
Сімейство має чотири варіанти. WIC1-1 Base, WIC1-2 з DIP-перемикачами і WIC1-3 з HEX-перемикачами налаштовують вручну. WIC1-4 має подвійне живлення від ТС і оперативного джерела, тому до захищеного від втрати живлення ядра додаються зв'язок і раннє виявлення замикань на землю. Він працює за Modbus RTU через RS485 зі швидкостями 57 600 і 115 200 бод або за Modbus TCP через електричний чи оптичний Ethernet. Пакети «Standard», «Advanced» і «Professional» охоплюють ступені I>, I>>, I>>>, IG>, IG>>, блокування за кидком струму, тепловий захист, захист від несиметрії та зворотної послідовності, ПРВВ, контроль кола вимкнення, облік зношення вимикача та ресурсу навантаження, пуск при холодному навантаженні і контроль станційної батареї у WIC1-4.
Габарити реле 125×170 мм. Форм-фактор збігається з попереднім поколінням, тому шафу не переробляють, а раніше встановлені ТС WIC1 використовують далі. До опцій належать виносний пульт DiggiMEC з РК-дисплеєм і до трьох механічних прапорцевих покажчиків (виріз 92×45 мм за DIN IEC 61554), широкодіапазонні ТС WIC1, адаптерні ТС для стандартних ТС 1 А/5 А, адаптер PC4 для оновлення ПЗ, прапорцеві покажчики WI1SZ4 і WI1SZ5. Налаштовувати реле можна в безкоштовній програмі Smart view, через DiggiMEC або перемикачами. Реле випробувано та сертифіковано KEMA, вони мають маркування CE.
Технічні характеристики
| Живлення | від вимірювальних ТС (self-powered); WIC1-4 подвійне (ТС + оперативне) |
|---|---|
| Виконання | WIC1-1 Base, WIC1-2 DIP, WIC1-3 HEX, WIC1-4 Dual-Powered |
| Час готовності | менше 1 періоду |
| Мінімальний струм запуску | 0,25 In,min (3 фази); 0,35 In,min (1 фаза) |
| Зв'язок (WIC1-4) | Modbus RTU (RS485), Modbus TCP (RJ45 або оптика LC) |
| Захисти | I>, I>>, I>>>, IG>, IG>>, блокування за кидком, тепловий, несиметрія, ПРВВ, контроль кола вимкнення |
| Характеристики | 12 залежних для фаз, 13 для землі |
| Розміри | 125×170 мм |
| Температура | −40…+80 °C |
| Строк служби | 25 років без обслуговування |
Запит ціни та строку поставки
SEG WIC1 g2 — реле захисту з живленням від трансформаторів струму для RMU і КТП. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Чи потрібне оперативне живлення для WIC1 g2?
Ні, реле живиться від вимірювальних трансформаторів струму. Мінімальний струм спрацювання живлення 0,25 In,min при трифазному і 0,35 In,min при однофазному струмі, подвійне живлення має варіант WIC1-4.
Чи можна встановити WIC1 g2 замість реле WIC1 попереднього покоління?
Так, форм-фактор той самий, шафу не переробляють, а встановлені ТС WIC1 використовують повторно. Габарити реле 125×170 мм.
Чи працює WIC1 g2 зі стандартними ТС 1 А або 5 А?
Так, через адаптерні ТС. Основний варіант передбачає спеціальні широкодіапазонні ТС WIC1.
