SO-55, SO-55B-KSP, SO-5S-KZ — комунікаційні контролери та концентратори захистів
SO-55 — модульний комунікаційно-керувальний контролер Mikronika із системи станційних пристроїв SO-5. Він працює як концентратор захистів, станційний комунікаційний контролер, регулятор напруги трансформатора або конвертер протоколів. Застосовується в АСК ТП підстанцій 110 кВ і СН для інтеграції захистів різних виробників у SCADA.
- Режими SO-55
- концентратор захистів, станційний комунікаційний контролер, регулятор напруги трансформатора, конвертер протоколів
- Сумісність
- цифрові захисти ABB, AEG, Alstom, Elkomtech, ITR, JMTronic, Polon, REFA, Schneider, Siemens, ZEG та інші IED
- Інтерфейси
- RS-232, RS-485, струмова петля, Ethernet, одно- та багатомодова оптика, модем PSTN, GPRS, транкінг, 430–450 МГц
- Шини
- MS (модулі зв'язку) і LVDS (модулі SO-52v11)
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Концентратор читає дані із зовнішніх пристроїв за протоколом, властивим кожному з них, стандартизує їх, розміщує в базі даних і надає іншим пристроям, пов'язаним із концентратором, або віртуальним пристроям, тобто програмним модулям усередині. Можливі й змішані виконання, наприклад станційний контролер із розширеним обслуговуванням захистів. Опційний блок RTU додає збирання дискретних сигналів, вимірювання, керування з блокуваннями, послідовності керування й регулювання перемикача відгалужень трансформатора.
У ролі концентратора захистів SO-55 обслуговує цифрові захисти в РП усіх класів напруги й одночасно під'єднує захисти багатьох виробників (ABB, AEG, Alstom, Elkomtech, ITR, JMTronic, Polon, REFA, Schneider, Siemens, ZEG тощо) та інші IED. Опитування буває одночасним або груповим, стани комутаційних апаратів передаються за подіями. Служби релейного захисту дістають віддалений доступ до захистів інженерним каналом у фірмовому протоколі захисту. Середовище зв'язку довільне (RS-232, RS-485, модем, Ethernet, оптика), топологія мережі теж.

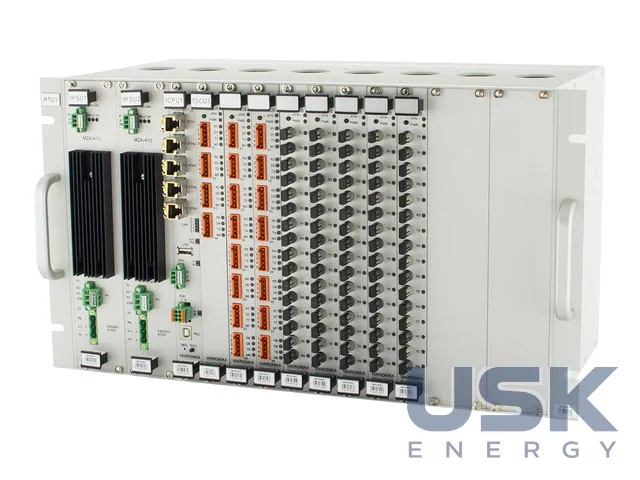

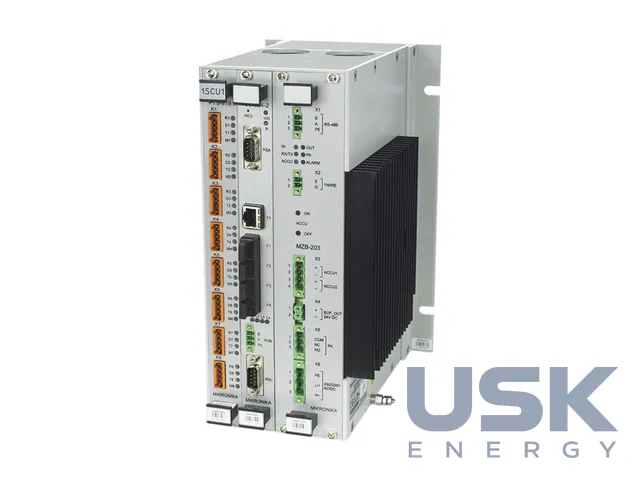

Контролер збирають зі змінних модулів у касеті 6U/19″ або спеціалізованому корпусі. Сюди входять центральні процесори, комунікаційні модулі та модулі введення-виведення з шиною MS, модулі введення-виведення з шиною LVDS із сімейства SO-52v11 і блоки живлення, причому касета підтримує обидві шини одночасно. Доступні гальванічно розв'язані RS-232, RS-485, струмові петлі, Ethernet, одномодова й багатомодова оптика, функції комутатора Ethernet, модем PSTN, GPRS, транкінговий зв'язок і діапазон 430–450 МГц. Типова конфігурація має кілька одиночних і резервованих каналів до місцевих та віддалених диспетчерських центрів і від десятка до кількох десятків каналів до станційних пристроїв.

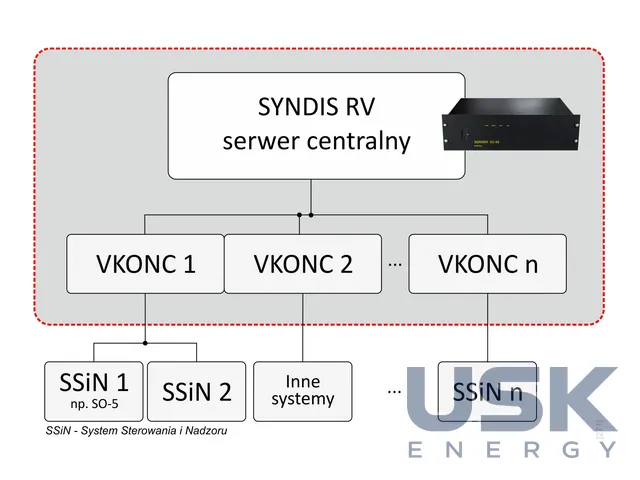

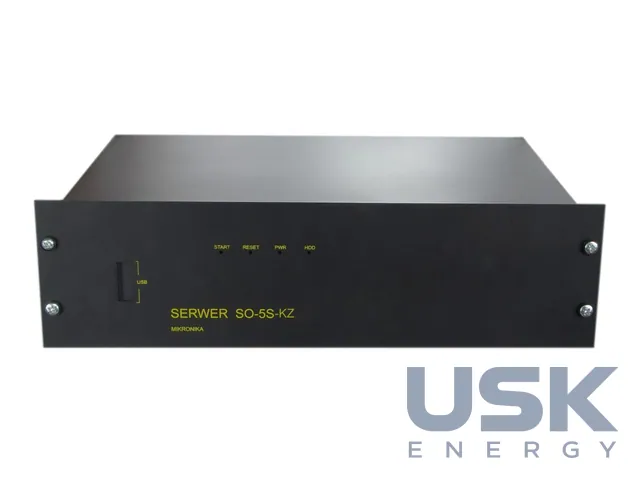

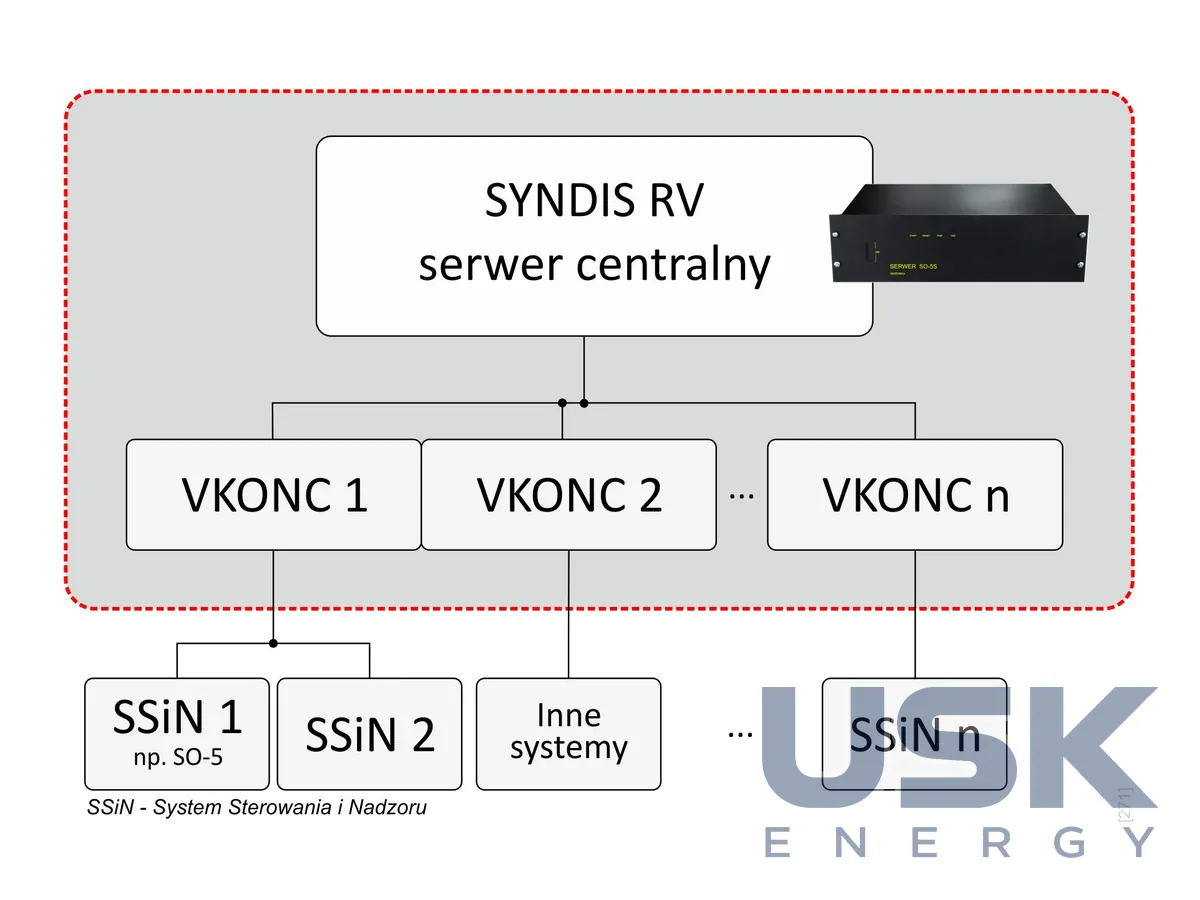

Підтримуються PN-EN 60870-5-101/103/104, DNP 3.0, Modbus, SPA, PN-EN 61850, SNMP і PPM2 у режимах MASTER і SLAVE, протокол PRP, до 96 асинхронних послідовних каналів і до 200 логічних каналів з розширенням до 520. Час синхронізується від GPS/GLONASS з точністю 1 мкс, за PTP, IRIG-B або NTP/SNTP. Кібербезпеку реалізовано за PN-EN 62351, IEEE P1686 і PN-ISO/IEC 27001. Модулі дискретних входів і виходів виконують станційні блокування та сигналізацію. До сімейства входять також концентратор SO-55B-KSP, концентратор захистів SO-5S-KZ і віртуальний концентратор захистів SO-5S-VKONC.
Технічні характеристики
| Режими SO-55 | концентратор захистів, станційний комунікаційний контролер, регулятор напруги трансформатора, конвертер протоколів |
|---|---|
| Сумісність | цифрові захисти ABB, AEG, Alstom, Elkomtech, ITR, JMTronic, Polon, REFA, Schneider, Siemens, ZEG та інші IED |
| Інтерфейси | RS-232, RS-485, струмова петля, Ethernet, одно- та багатомодова оптика, модем PSTN, GPRS, транкінг, 430–450 МГц |
| Шини | MS (модулі зв'язку) і LVDS (модулі SO-52v11) |
| Варіанти | SO-55B-KSP, SO-5S-KZ, віртуальний SO-5S-VKONC |
| Зв'язок із захистами | інженерний канал у фірмовому протоколі захисту |
Запит ціни та строку поставки
SO-55, SO-55B-KSP, SO-5S-KZ — комунікаційні контролери та концентратори захистів. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 91 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 91 |
| HTSUS (США) | 8537 10 91 50 |
| Митний тариф КНР | 8537 10 12 00 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Захисти яких виробників підключаються до SO-55?
Цифрові захисти ABB, AEG, Alstom, Elkomtech, ITR, JMTronic, Polon, REFA, Schneider, Siemens, ZEG та інші IED, кілька типів одночасно.
Які режими роботи має SO-55?
Концентратор захистів, станційний комунікаційний контролер, регулятор напруги трансформатора, конвертер протоколів, а також змішані виконання.
Які канали зв'язку доступні в SO-55?
RS-232, RS-485, струмова петля, Ethernet, одномодова й багатомодова оптика, модем PSTN, GPRS, транкінг і радіо 430–450 МГц.
