SO-54SR-3xx, SO-52v21-AUT, APZ-20 — контролери роз'єднувачів ПЛ, покажчики КЗ і секціоналізатори
Контролери Mikronika SO-54SR-3xx і SO-52v21-AUT автоматизують роз'єднувачі на повітряних лініях і в розподільних пунктах СН, виконуючи функції покажчика КЗ або секціоналізатора. До групи входить і APZ-20, аналізатор та сигналізатор протікання струмів КЗ. Пристрої працюють у схемах FDIR на ПЛ 15–30 кВ, у ТП і РП СН.
- SO-54SR-301
- роз'єднувачі ПЛ: покажчик КЗ / секціоналізатор, вимірювання, керування, реєстрація; DIN-рейка 35 мм
- Зв'язок SO-54SR-301
- 2×RS-232, Ethernet 100Base-TX, 2×RS-485 або 1×RS-422, 1-Wire, модем GPRS/UMTS/LTE із двома SIM, підтримка TETRA
- Вимірювання SO-54SR-301
- 3 напруги (дільники, ТН або датчики), 4 струми (3 фази + 3I0 за схемою Гольмгрена)
- Входи/виходи
- 16 входів, 4 виходи
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис

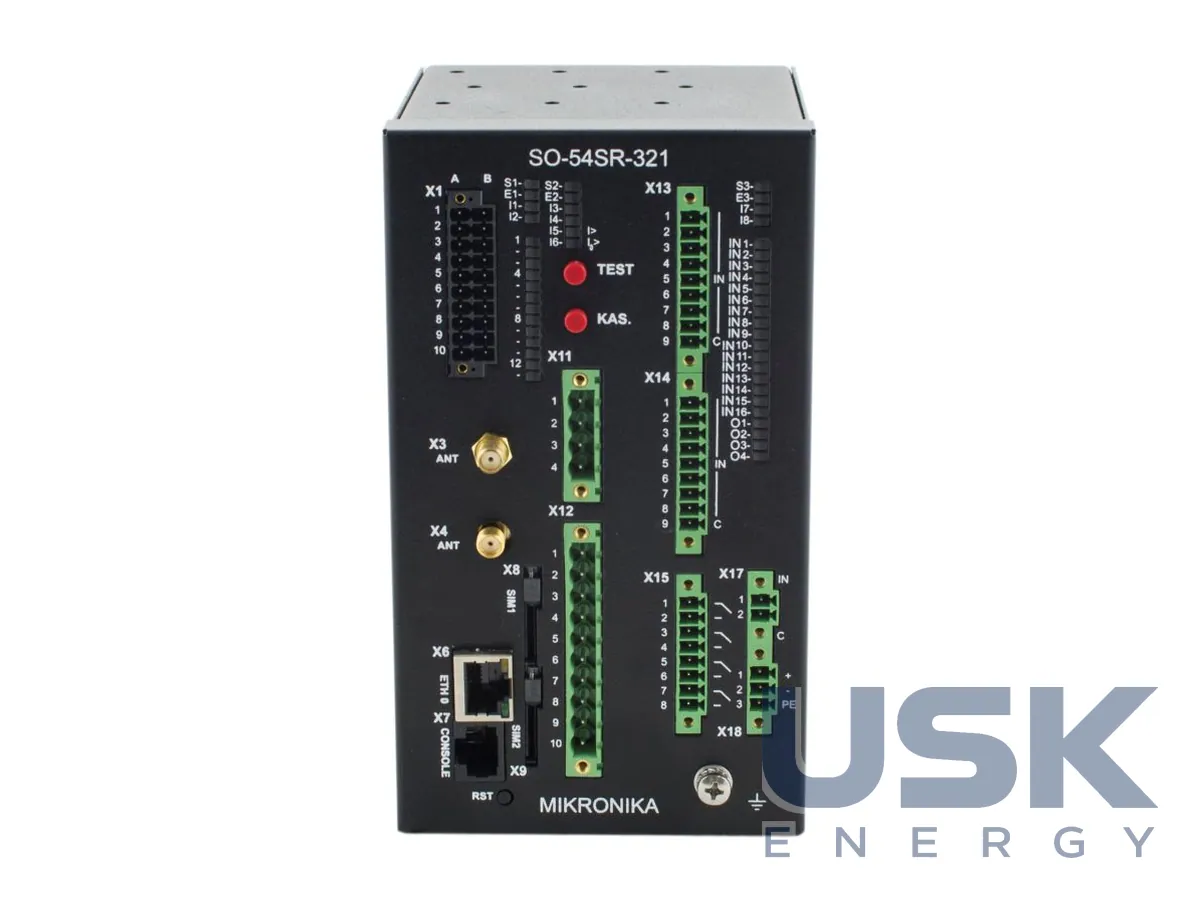

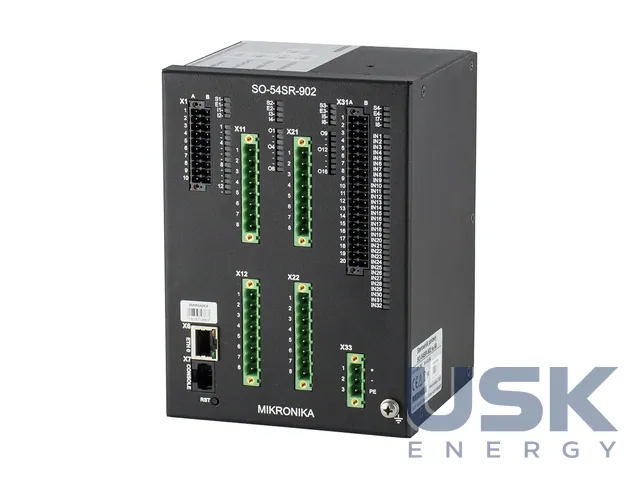

SO-54SR-301 обслуговує роз'єднувачі зовнішнього встановлення на магістралях і відгалуженнях мереж СН, а SO-54SR-321 та інші виконання серії застосовують для роз'єднувачів внутрішнього встановлення. Контролер працює покажчиком короткого замикання або секціоналізатором і водночас вимірює, керує, підтримує зв'язок та реєструє події й аварії. До його складу входять блок центрального процесора, блок аналогових вимірювань, блок дискретних входів і виходів та джерело живлення, монтаж виконують на DIN-рейку 35 мм.
Центральний процесор має 2 канали RS-232, Ethernet 100Base-TX, 2 канали RS-485 або 1 канал RS-422, канал 1-Wire, сервісний RS-232 і вбудований модем GPRS/UMTS/LTE на дві SIM-картки, тож телекерування можливе в мережах двох операторів. Блок вимірювань приймає 3 напруги через дільники, ТН або датчики напруги залежно від виконання, а також 4 струми, тобто 3 фазні та 3I0 за схемою Гольмгрена через трансформатори струму. Блок дискретних сигналів має 16 входів і 4 виходи керування. Зовнішній термінал TETRA під'єднують через послідовний порт або Ethernet, і контролер підтримує паралельний зв'язок зі SCADA за TETRA та GPRS/UMTS/LTE-APN.

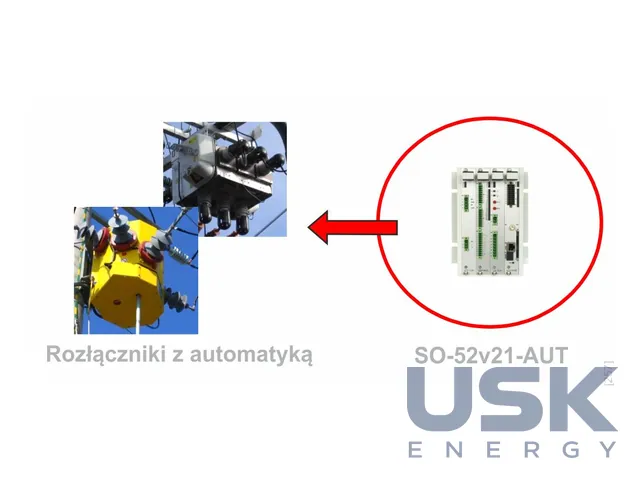

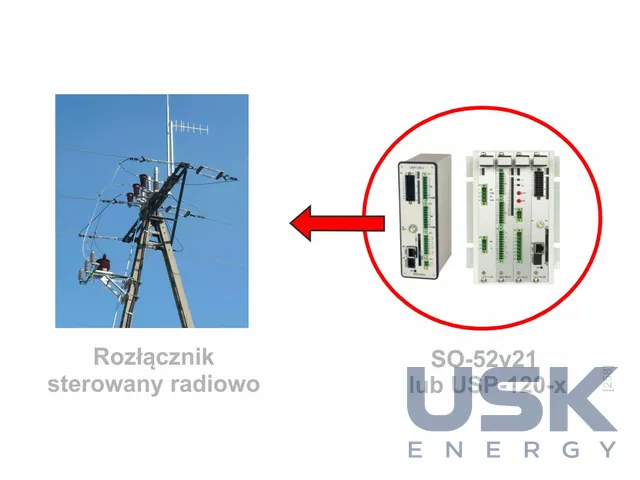

SO-52v21-AUT обслуговує роз'єднувачі СН внутрішнього та зовнішнього встановлення і поєднує вимірювання, керування, телемеханіку, функції покажчика КЗ, секціоналізатора та багатоканального реєстратора аварій. У конфігурації з модулями mAI-32-31 один контролер реалізує до трьох покажчиків КЗ або секціоналізаторів і обслуговує до десятка комутаційних апаратів. Інтегроване виконання з модулем mCA-01-01, тобто центральним процесором із модемом 3G і аналоговими входами, розраховане на один покажчик. Воно підтримує функції Smart Grid і FDIR, безперервно виявляє переміжні замикання як ознаку зростання часткових розрядів, а фазні струми може вимірювати й котушками Роговського. Захист даних виконано за PN-EN 62351.
APZ-20 працює незалежним сигналізатором струмів КЗ у мережах СН разом із модулями FDIR. Його ставлять на опорах без роз'єднувачів, наприклад на відпайках ліній, або доукомплектовують ним пункти з радіокерованим роз'єднувачем без власної детекції струмів КЗ. Комплект складається з вимірювального сенсора SP-1 і контролера SO-54SR-301 у шафі нагляду з гарантованим живленням. Журнал подій має позначку часу з роздільністю 1 мс, а кнопки TEST і KAS на лицьовій панелі запускають перевірку та скидають сигналізацію.
Типові об'єкти: пункти секціонування ПЛ 15–30 кВ, ТП і РП СН, схеми автоматичного виділення пошкодженої ділянки.
Технічні характеристики
| SO-54SR-301 | роз'єднувачі ПЛ: покажчик КЗ / секціоналізатор, вимірювання, керування, реєстрація; DIN-рейка 35 мм |
|---|---|
| Зв'язок SO-54SR-301 | 2×RS-232, Ethernet 100Base-TX, 2×RS-485 або 1×RS-422, 1-Wire, модем GPRS/UMTS/LTE із двома SIM, підтримка TETRA |
| Вимірювання SO-54SR-301 | 3 напруги (дільники, ТН або датчики), 4 струми (3 фази + 3I0 за схемою Гольмгрена) |
| Входи/виходи | 16 входів, 4 виходи |
| SO-52v21-AUT | модульний або інтегрований: до 3 покажчиків КЗ/секціоналізаторів, до десятка комутаційних апаратів, модем 3G, виявлення переміжних замикань |
| APZ-20 | аналізатор/сигналізатор протікання струмів КЗ |
Запит ціни та строку поставки
SO-54SR-3xx, SO-52v21-AUT, APZ-20 — контролери роз'єднувачів ПЛ, покажчики КЗ і секціоналізатори. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
Які струми й напруги вимірює SO-54SR-301?
Контролер вимірює 3 напруги через дільники, ТН або датчики та 4 струми, тобто 3 фазні і 3I0 за схемою Гольмгрена. Блок дискретних сигналів має 16 входів і 4 виходи.
Скільки покажчиків КЗ реалізує один SO-52v21-AUT?
У модульній конфігурації з mAI-32-31 до трьох покажчиків КЗ або секціоналізаторів і до десятка комутаційних апаратів. Інтегроване виконання з mCA-01-01 розраховане на один покажчик.
Де встановлюють сигналізатор APZ-20?
На опорах ПЛ СН без роз'єднувачів, наприклад на відпайках, або в пунктах із радіокерованим роз'єднувачем без детекції струмів КЗ. До комплекту входять сенсор SP-1 і контролер SO-54SR-301.
