SO-54SR-101/111-REK, SO-54SR-122 — контролери реклоузерів і вимикачів ПЛ СН
Контролери серії SO-54SR від Mikronika керують реклоузерами й вимикачами повітряних ліній середньої напруги в мережах із телемеханікою. Вони об'єднують захист від міжфазних КЗ і замикань на землю, АПВ, вимірювання, телекерування та реєстрацію аварій. Їх застосовують на ПЛ 15–30 кВ у мережах за концепцією Smart Grid.

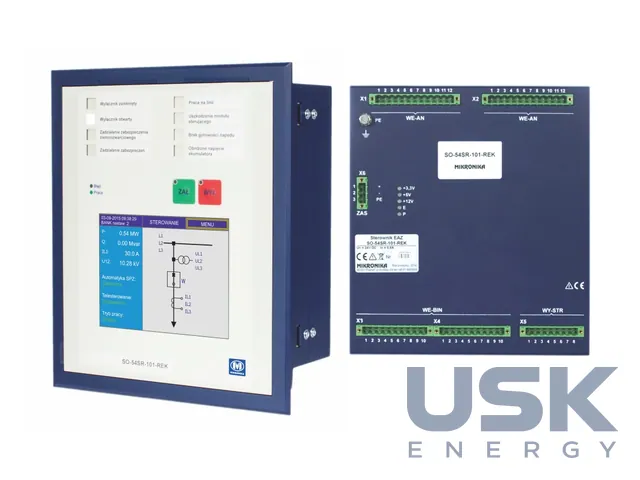

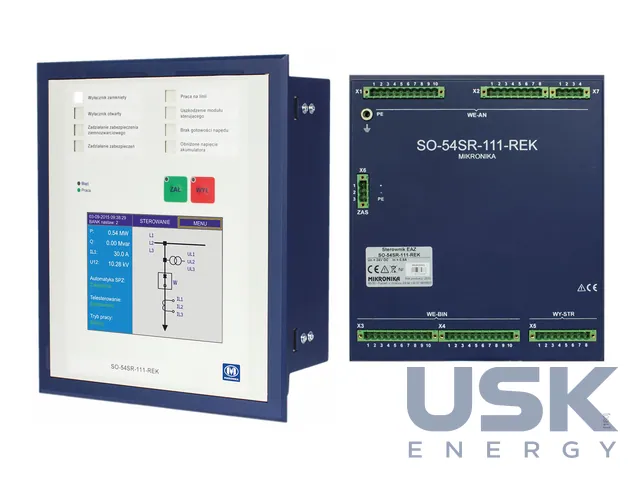

- SO-54SR-101-REK / 111-REK
- комплексне обслуговування автоматичного вимикача ПЛ RC 27 (THO-RC 27, GVR); 111-REK — з функціями захистів
- SO-54SR-101-AUT
- контролер зі спрощеною автоматикою

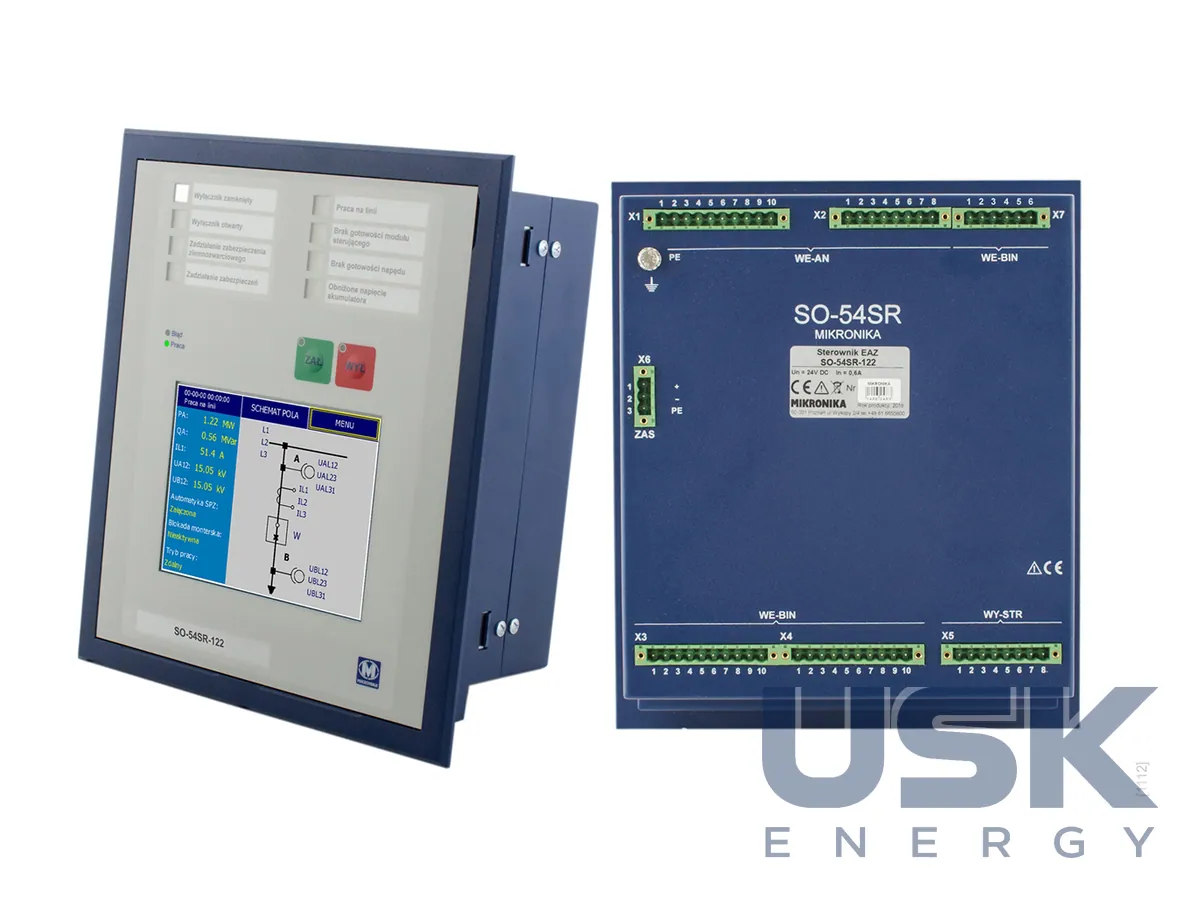

- SO-54SR-122
- контролер із функціями захисної автоматики для шаф керування вимикачами ПЛ і внутрішнього встановлення
- Функції
- захисти від КЗ і замикань на землю, АПВ, телемеханіка, реєстрація
Ціна, наявність і строк постачання — за запитом. Допоможемо з підбором аналога, митним оформленням і доставкою.
Опис
Серія складається з кількох виконань. SO-54SR-101-REK веде комплексне обслуговування автоматичного вимикача зовнішнього встановлення RC 27 (THO-RC 27, GVR), SO-54SR-111-REK і його виконання -1.4 додають до цього функції захистів. SO-54SR-101-AUT має спрощену автоматику, а SO-54SR-122 із захисною автоматикою обслуговує шафи керування вимикачами ПЛ і вимикачі внутрішнього встановлення. Простіші контролери телемеханіки для пунктів на ПЛ, SO-54SR-901/902 та USP-120/140/142/143, доповнюють серію.
Контролер із функціями захисної автоматики стає основою шаф керування повітряними та внутрішніми вимикачами різних типів у мережах СН. Він обмежує наслідки замикань на землю й багатофазних КЗ, виконує АПВ, керує вимикачем дистанційно зі SCADA та місцево. Алгоритми захисту мають чотири банки уставок, у пристрій вбудовано реєстратор збурень, а блокування від струму намагнічування працює за другою гармонікою. Дискретні сигнали з об'єкта читаються з роздільністю 1 мс.
Стандартно SO-54SR-1xx-REK має інтегрований графічний термінал, панель світлодіодної сигналізації зі змінними вставками для написів і кнопки керування. Конструкцію випускають у двох варіантах: перший працює із зовнішнім вимірювальним інтерфейсом IPR-xxx, другий не потребує проміжних кіл. Конфігурують контролер дистанційно або місцево спеціальною програмою.

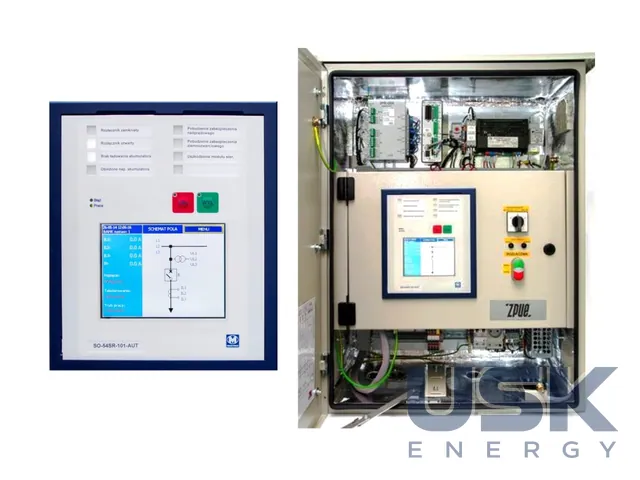

У шафі керування реклоузером контролер стоїть разом із модемом мобільного зв'язку, акумуляторною батареєю із зарядним пристроєм та елементами місцевого керування. Зв'язок зі SCADA стандартно йде через TETRA та/або GPRS/UMTS/LTE у виділених APN через зовнішній комунікаційний модуль, за протоколами DNP 3.0 поверх TCP/IP чи UDP і IEC 60870-5-104. Можливі також CDMA2000, DMR, послідовні чи мережеві виділені канали з протоколами IEC 60870-5-101, IEC 60870-5-103 і Modbus.
Реклоузери з такими контролерами виконують автоматичне виділення пошкодженої ділянки й відновлення живлення у функціях FDIR системи SYNDIS. Типово їх встановлюють на реклоузерах і пунктах автоматичного секціонування ПЛ 15–30 кВ, на магістралях і відгалуженнях розподільних мереж. Буклети опубліковано для SO-54SR та SO-54SR-111-REK-1.4.
Технічні характеристики
| SO-54SR-101-REK / 111-REK | комплексне обслуговування автоматичного вимикача ПЛ RC 27 (THO-RC 27, GVR); 111-REK — з функціями захистів |
|---|---|
| SO-54SR-101-AUT | контролер зі спрощеною автоматикою |
| SO-54SR-122 | контролер із функціями захисної автоматики для шаф керування вимикачами ПЛ і внутрішнього встановлення |
| Функції | захисти від КЗ і замикань на землю, АПВ, телемеханіка, реєстрація |
| Зв'язок | GPRS/UMTS/LTE, TETRA та ін. |
Запит ціни та строку поставки
SO-54SR-101/111-REK, SO-54SR-122 — контролери реклоузерів і вимикачів ПЛ СН. Відповідаємо протягом робочого дня.
Або напишіть на sales@usk.ua чи зателефонуйте 044 339-50-20.
Коди для митного оформлення
| УКТ ЗЕД (Україна) | 8537 10 98 00 |
|---|---|
| HS, 6 знаків | 8537 10 |
| CN (ЄС) | 8537 10 98 |
| HTSUS (США) | 8537 10 91 70 |
| Митний тариф КНР | 8537 10 90 90 |
Коди довідкові: остаточний код визначається під час декларування за конкретною моделлю.
Питання та відповіді
З якими реклоузерами працює SO-54SR-101-REK?
Контролер обслуговує автоматичний вимикач зовнішнього встановлення RC 27 у виконаннях THO-RC 27 і GVR. Для того самого вимикача з функціями захистів призначено SO-54SR-111-REK.
Скільки банків уставок має контролер?
Алгоритми захисної автоматики SO-54SR-1xx-REK мають чотири банки уставок. У пристрій вбудовано реєстратор збурень, дискретні сигнали читаються з роздільністю 1 мс.
Які канали зв'язку зі SCADA підтримують контролери SO-54SR?
Стандартно зв'язок іде через TETRA та GPRS/UMTS/LTE у виділених APN за протоколами DNP 3.0 і IEC 60870-5-104. Можливі також CDMA2000, DMR і виділені послідовні чи мережеві канали.
